FOUTDIAGNOSE / PROBLEEMOPLOSSING
Alleen een opgeleide onderhoudstechnicus mag deze test uit voeren.

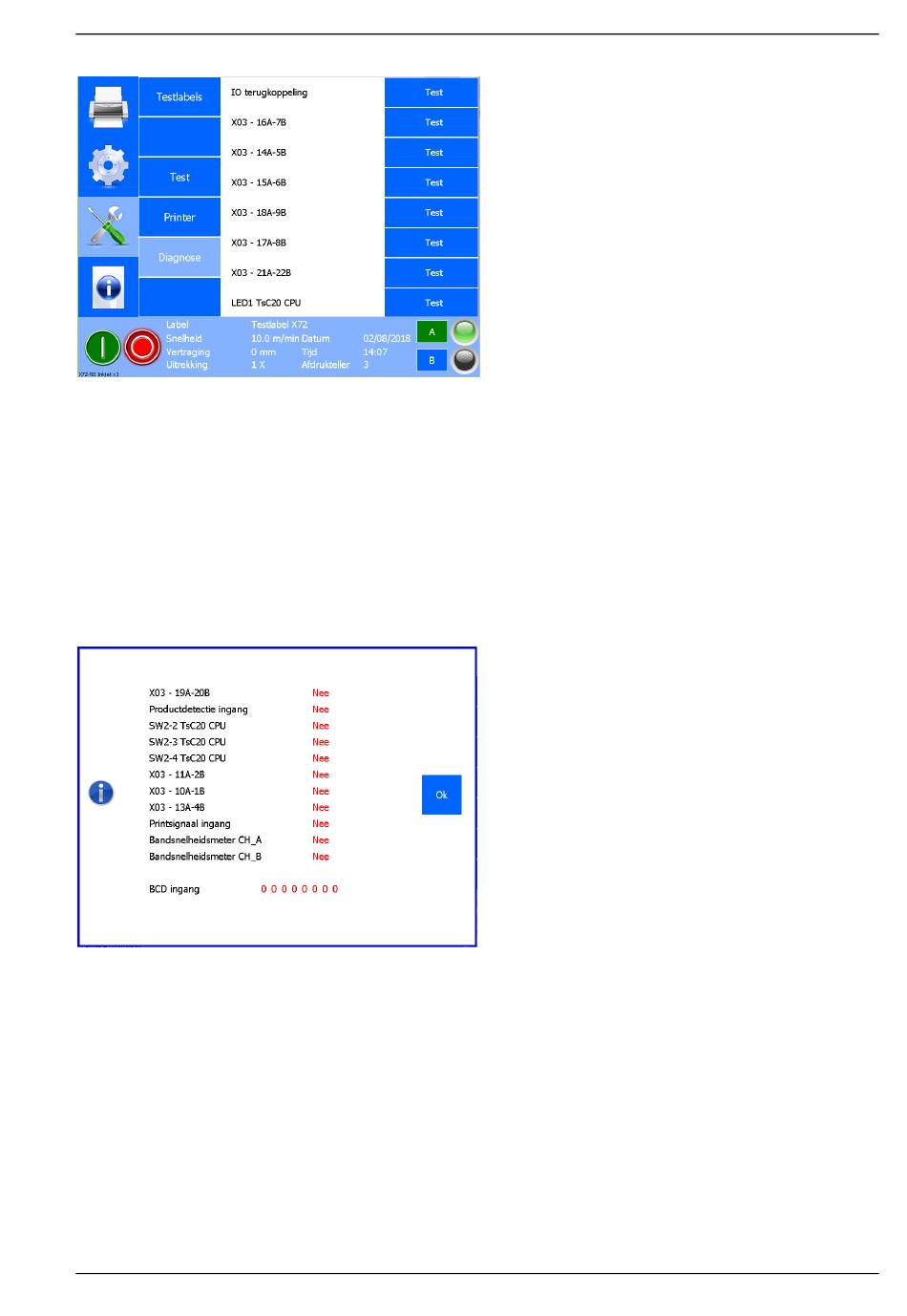

Fig. 9.17
Diagnose menu
IO terugkoppeling - Deze knop wordt gebruikt om de belangrijkste externe ingangssignalen (X03-19A-20B,
Product detectie, Dipschakelaars op het moederbord, X03-11A-2B, X03-10A-1B, X03-13A-4B, Printsignaal en
Bandsnelheidsmeter (kanalen A en B) te testen.
De externe ingangssignalen kunnen worden gecontroleerd met een servicetool of met een aangesloten extern
apparaat. Om de externe ingangssignalen te testen:
1. Kies IO terugkoppeling en activeer het aangesloten randapparaat (sensor of ander apparaat) of
2. Gebruik een serviceapparaat om het inputsignaal te activeren.
Fig. 9.18 Scherm IO terugkoppeling
Uitgang X03-16A-7B – Het uitgangssignaal wordt gedurende 2 seconden geactiveerd. Dit kan worden
gebruikt om te testen of het uitgangssignaal functioneert. Het uitgangssignaal kan worden gemonitord op de
gastmachine of met een apart servicetool. Dit is fabrieksmatig de Busy uitgang.
Uitgang X03-14A-5B – Het uitgangssignaal wordt gedurende 2 seconden geactiveerd. Dit kan worden
gebruikt om te testen of het uitgangssignaal functioneert. Het uitgangssignaal kan worden gemonitord op de
gastmachine of met een apart servicetool. Dit is fabrieksmatig de Inkt op uitgang
H550 AE
Rev.: 006
kortho
KGJ X-series
9-11
