TECHNISCHE BESCHRIJVING
2.2

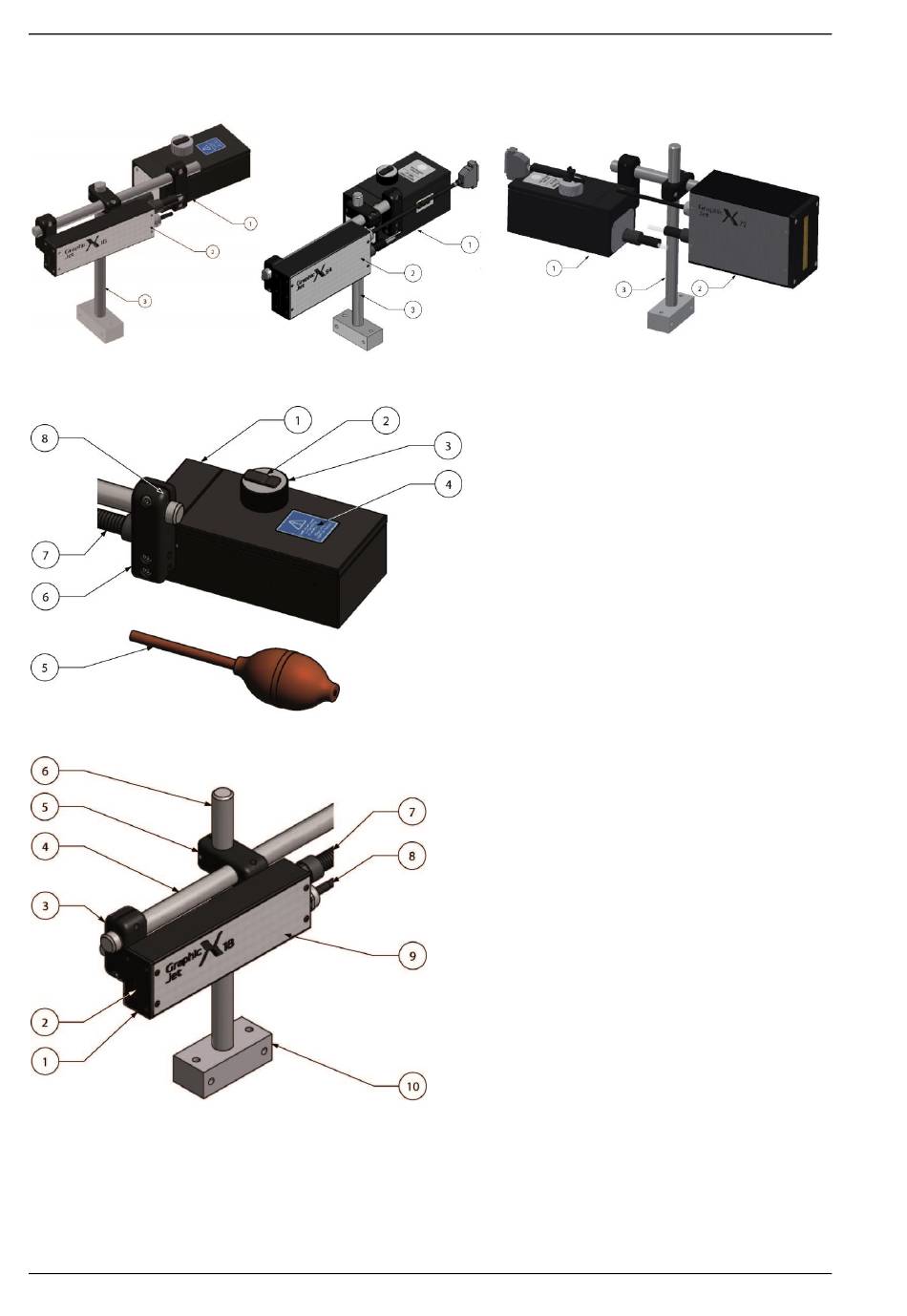

Codeergedeelte
Fig. 2.2
Codeergedeelte, onderdelen
Fig. 2.3
Inktreservoir, onderdelen
Fig. 2.4
Printkopbehuizing en steun onderdelen
2-2
kortho
KGJ X-series
1.
Inktreservoir
2.
Printkopbehuizing
3.
Steun
1.
Inktreservoir
2.
Fitting voor persballon
3.
Schroefdop
4.
Bijvullabel
5.
Persballon met pijp
6.
Montageklem reservoir
7.
Flexibele slang naar
printkopbehuizing
8.
Ingebouwde waterpas
(niet getoond – achter de
klem zittend)
1.
Frontplaat
2.
Plaat met spuitmondjes van
de printkop
3.
Montageklem
4.
Steunstang
5.
Steunklem
6.
Steunpaal
7.
Flexibele slang naar
inktreservoir
8.
Voedings/data kabel
9.
Printkopbehuizing
10.
Montageblok steun
H550 AE
Rev.: 006
