INSTALLATIE
6.3.4
Rotatie printkop [X54], [X72]
Rotatie van de printkop betekent dat het inktniveau ten opzichte van de printkop verandert. Voor een goed
functioneren van de printkop moet het inktniveau tussen de specificaties, zoals beschreven in paragraaf 3.3,
worden gehouden. Een snelle en eenvoudige manier om dit te bereiken is gebruik te maken van de grafieken
zoals die in dit hoofdstuk worden beschreven.
De afmetingen en grafieken zijn gebaseerd op het type klemmen en stangen die in de standaard steunset
worden gebruikt.
Voor elke axiale of radiale rotatiehoek van de printkop moet het inktreservoir op een specifieke hoogte
worden ingesteld. Om dit makkelijk te kunnen meten wordt het hoogteverschil tussen de bovenkant van het
inktreservoir en de bovenkant van de paalklem gebruikt. Het is belangrijk dat de steunpaal horizontaal staat
(gebruik de ingebouwde waterpas van het inktreservoir).
De bovenkant van de paalklem wordt niveau A genoemd en de bovenkant van het inktreservoir niveau B.
Het hoogteverschil AB is negatief wanneer niveau A boven niveau B ligt, zie Fig. 6.10.
Om bij een axiale of radiale printkoprotatie het inktniveau van het codeergedeelte juist in te stellen:
1. Draai de printkopbehuizing zodanig dat het vlak van de frontplaat parallel aan het substraat staat
en loodrecht op de verplaatsingsrichting van het product.
2. Positioneer de printkopbehuizing op de gewenste afdrukpositie. Niveau A ligt nu vast.
3. Bepaal het soort printkoprotatie, hetzij radiaal hetzij axiaal, met behulp van de figuren in paragraaf
6.3.5 en 6.3.6.
4. Meet of stel de rotatiehoek (
De rotatiehoek (
5. Kijk in de rotatiegrafiek, Fig. 6.13 of Fig. 6.16, welk hoogteverschil AB (
met de gemeten hoek (
montage van de printkopklem in Fig. 6.9, hetzij klem laag of klem hoog (
6. Positioneer het inktreservoir zodanig dat de afstand tussen niveau A en niveau B gelijk is aan het
gevonden hoogteverschil AB. Gebruik zo nodig extra klemmen, palen of stangen.
7. Zet het inktreservoir horizontaal.
8. Controleer het hoogteverschil AB.
A

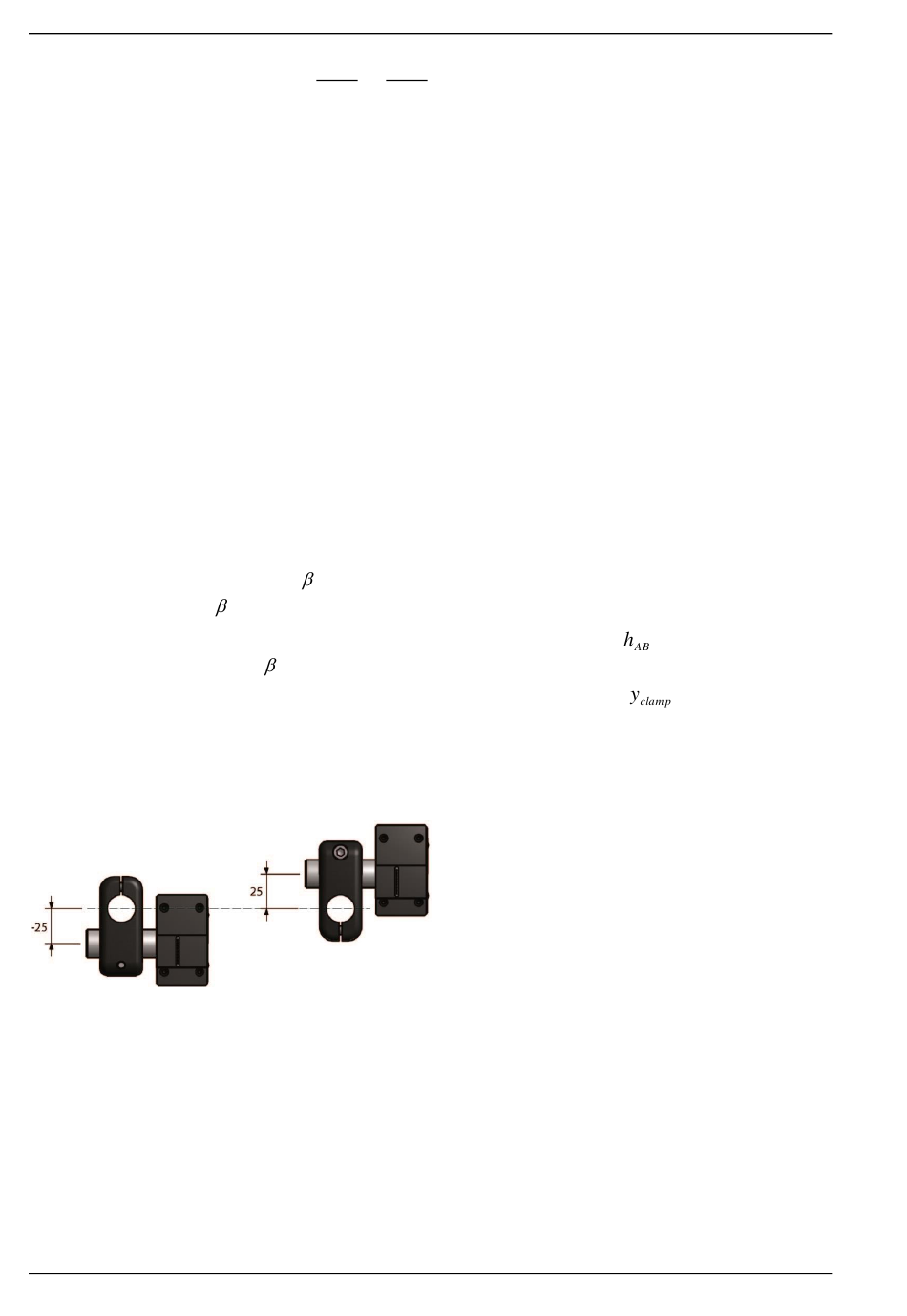

Fig. 6.9
Montageopties printkopklem
Printkopklem laag
Printkopklem hoog
6-6
) in met een gradenboog of stel hem op 90° in met een winkelhaak.
) is 0° wanneer de printkopbehuizing horizontaal staat.
) overeenkomt. Welke grafiek moet worden gekozen hangt af van de
B
y
25
mm
clamp
y
25
mm
clamp
kortho
Montageopties printkopklem:
A.
Klem laag
B.
Klem hoog
KGJ X-series
) volgens de grafieken
).
H550 AE
Rev.: 006
