TECHNISCHE BESCHRIJVING
2.4
Sensoren
2.4.1 Fotocel
De fotocel wordt gebruikt om het te beprinten substraat te detecteren.

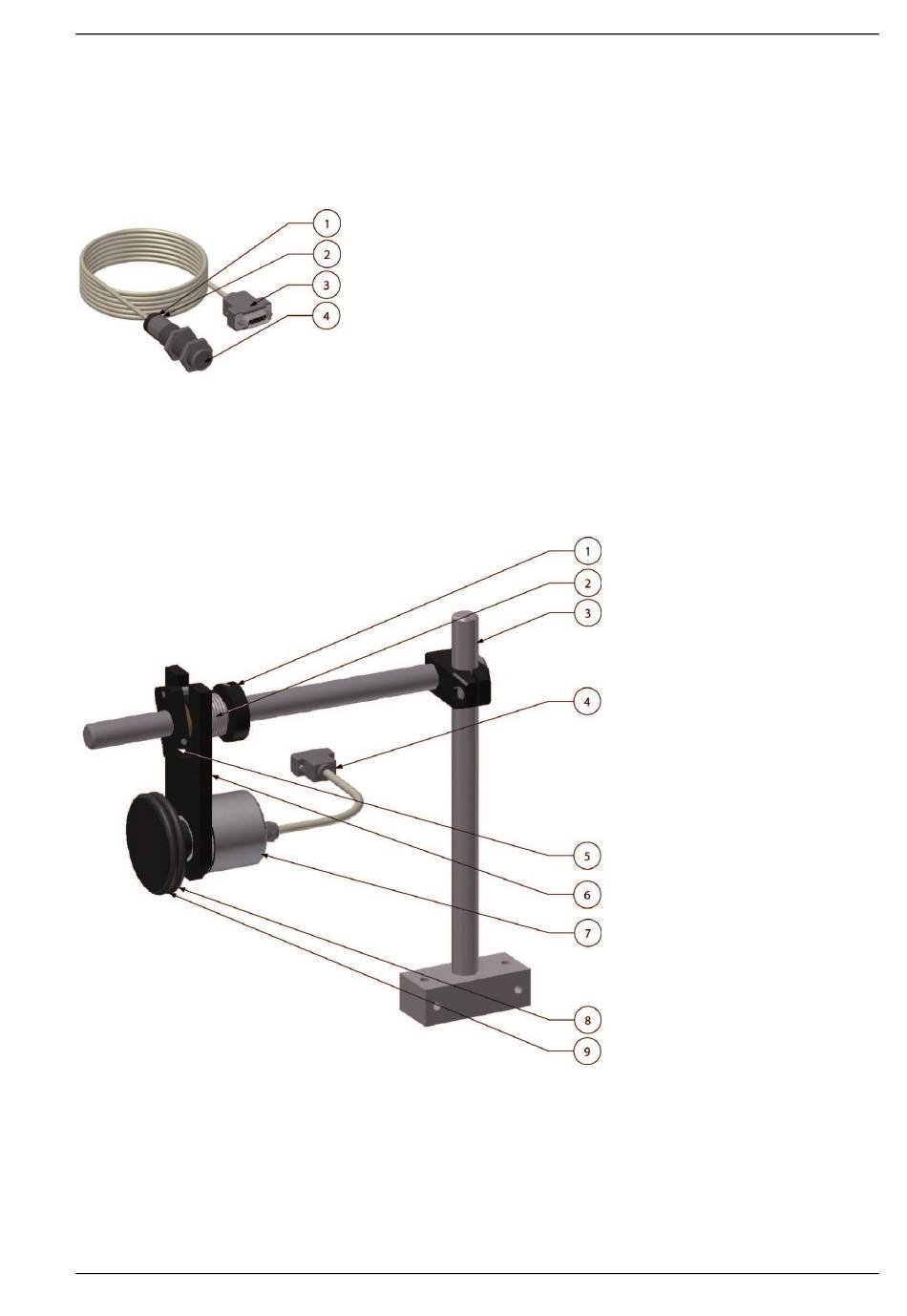

Fig. 2.8
Fotocel
2.4.2 Bandsnelheidsmeter
De bandsnelheidsmeter wordt gebruikt om de verplaatsing van het te beprinten product te meten. Deze
meting wordt gebruikt om de juiste printsnelheid, waarmee de printer gaat printen, te berekenen.
Fig. 2.9
Bandsnelheidsmeter
De bandsnelheidsmeter voor de X18 en X54 zijn gelijk. De X72 heeft een andere ecoder EN meetwiel nodig.
De interface van de bandsnelheidsmeters is verder gelijk dus er treed geen schade op als deze verwisseld
worden. De afgedrukte labels zullen er echter heel anders uitzien. (uitgerekt of in elkaar gedrukt)
H550 AE
Rev.: 006
kortho
KGJ X-series
1.
Detectie indicator
2.
Afregeling gevoeligheid
3.
Connector sensor
4.
Lens fotocel
1.
Verende klem
2.
Veer
3.
Bandsnelheidsmetersteun
4.
Bandsnelheidsmeterconnect
or
5.
Armbegrenser
6.
Bandsnelheidsmeterarm
7.
Bandsnelheidsmeter
8.
Bandsnelheidsmeterwiel
9.
Rubber O-ring (2x)
