ONDERHOUD
10.4.6
Vervangen van de printkop PCB [X72]
PAS OP:
Zorg ervoor dat altijd antistatische voorzorgsmaatregelen in acht worden genomen bij het werken
met de printkop of met de printplaat van de printkop (PIB) om beschadiging te voorkomen, zie
paragraaf 10.4.1
Open de printkopbehuizing door de afdekplaatschroeven te verwijderen (1). Zie ook 10.4.2.
1.

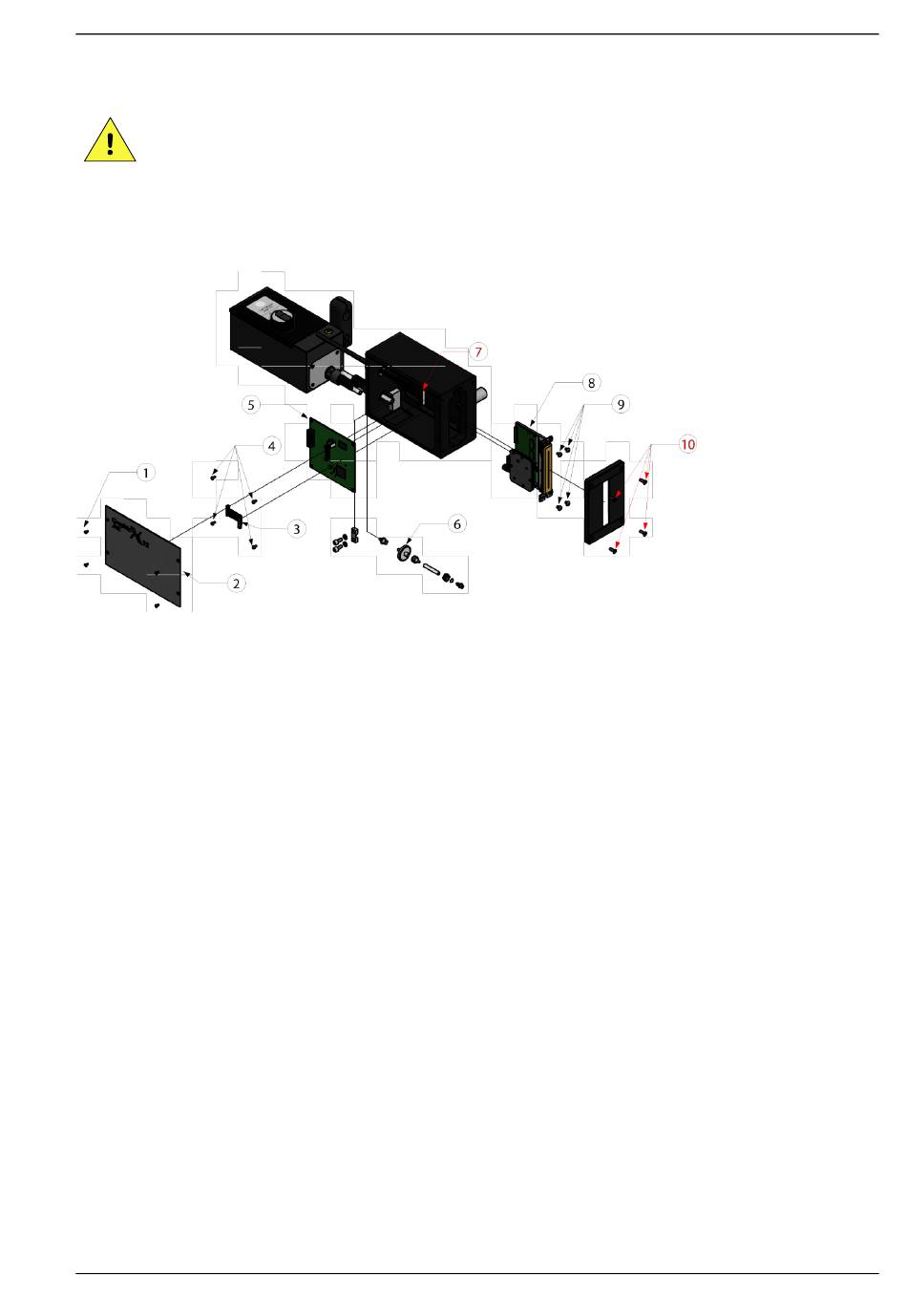

Fig. 10.4
Vervangen onderdelen printkop [X72]
2.
Maak de laag inkt connector los (niet zichtbaar), de data kabel (7) en de printkop kabel (3) los van
de PIB.
3.
Verwijder de voorplaat schroeven (10) en verwijder de voorplaat.
Draai de inktslang van het inktfilter af. Laat het filter zitten. Let op, er komt inkt uit.
4.
5.
Verwijder de printkop schroeven (9)
6.
De printkop is nu los. Neem het uit de behuizing en plaats het op een veilige locatie
Verwijder de 4 PIB schroeven (4)
7.
8.
Haal de PIB uit de printkopbehuizing
9.
Plaats de nieuwe PIB in de printkopbehuizing.
10. Zet de PIB met de PIB schroeven vast en plaats de data –en laag inkt kabel
11. Neem de prntkop en plaats deze weer in de juiste positie
12. Zet de printkop met de schroeven deels vast. Draai links onder en rechts boven niet vast en zet de
andere lichtjes vast
13. Neem de voorplaat en plaats deze heel voorzichtig over de printkop en kijk of de voorplaat goed
uitlijnt met de printkopbehuizing. Door de licht vastgedraaide schroeven van de printkop kan de
printkop op de juiste plaats worden geschoven. Wees voorzichtig !!
14. Als de printkop op de juiste positie zit, haal dan de voorplaat we gen schroef de printkop vast
15. Plaats de voorplaat en zet deze met de voorplaatschroeven vast
16. Verbind de printkop kabel met de PIB. Wees voorzichtig, de FCC kabel kan snel beschadigen
17. Verbind de inktslang met het inktfilter. Zorg dat de slang goed vast zit
18. Prime de printkop om alle lucht uit de inktslang en printkop te verwijderen
19. Plaats de voorplaat en schroef deze vast met de voorplaatschroeven
H550 AE
Rev.: 006
kortho
KGJ X-series
1.
Schroef afdekplaat
2.
Afdekplaat
3.
Printkop kabel
4.
Schroeven PIB
5.
PIB
6.
Inkt filter
7.
Data kabel
8.
Printkop
9.
Printkop schroeven
10. Voorplaat schroeven
10-5
