BESCHRIJVING PRINTPROCES
3.5
Gebruikersinterface
De gebruikersinterface van de besturingskast bestaat uit een capacitief touch panel dat de menustructuur
van de bedieningsmenu's weergeeft.
Het touch panel bestaat uit een capacitief touch screen en een TFT scherm. Het touch screen kan ook met
handschoenen aan worden bediend (bijgeleverd met de inkt). Een pen voor capacitieve touch screens kan zo
nodig ook worden gebruikt.
3.5.1 Menustructuur
Het scherm is in vier delen verdeeld, zie Fig. 3.3. Sectie 1 laat de 4 hoofdmenu-opties zien:
1.
Afdrukken (labelselectie en labelmanagement).
Instellingen (alle printer- en interface-instellingen).
2.
3.
Onderhoud en Diagnose (onderhoud en diagnose functies).
4.
Informatie (systeeminformatie).
Sectie 2 laat de beschikbare submenu's zien wanneer het icoon Instellingen is geselecteerd. Wanneer een
andere optie van het hoofdmenu in sectie 1 is geselecteerd worden andere submenu's getoond.
Sectie 3 laat de beschikbare menu-onderdelen zien van het in sectie 2 gekozen submenu. Afhankelijk van het
gekozen submenu verandert de inhoud van deze sectie. Het is mogelijk dat niet alle functies op het scherm
passen. De overige functies kunt u benaderen door met uw vinger het scherm omhoog te vegen.
Sectie 4 toont de status van de printer, de knoppen Start (I) en Pauze (0), en de codeergedeelten (A en B) die
op de besturingskast zijn aangesloten.

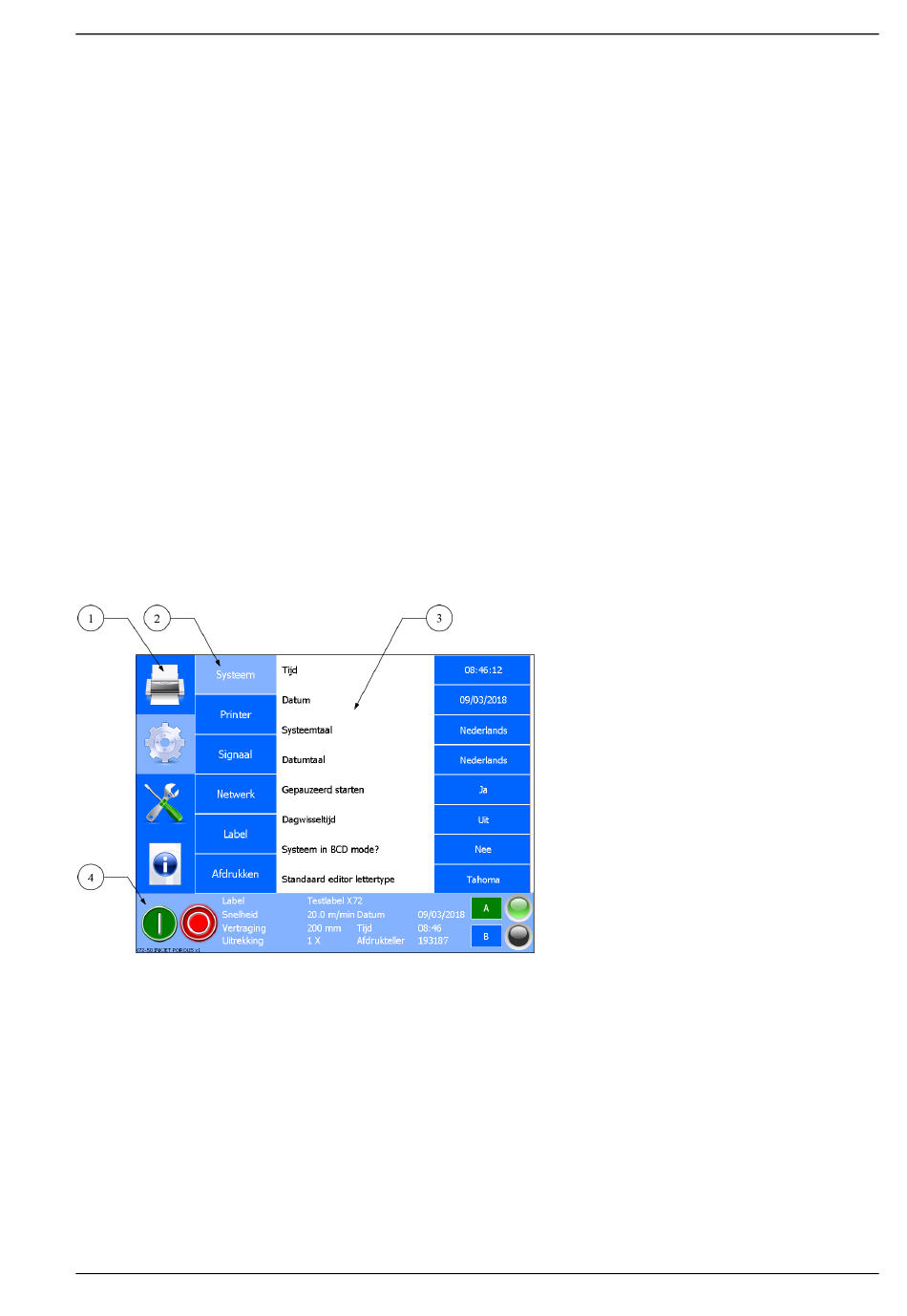

Fig. 3.3
Schermlayout
3.5.2 LED indicatoren op de besturingskast
Op het statusscherm van de besturingskast is een LED-indicator te zien die aangeeft of de op de
besturingskast aangesloten printkop(pen) gereed is(zijn) om te printen (groen) of niet (oranje). Wanneer er
bijvoorbeeld niet genoeg inkt in het inktsysteem zit zal de LED-indicator oranje worden en is er een bericht
'weinig inkt' op het scherm zichtbaar.
H550 AE
Rev.: 006
kortho
KGJ X-series
1.
Sectie 1, hoofdmenu items
2.
Sectie 2, submenu items
3.
Sectie 3, menu items van het submenu en
voorbeeldweergave gebied
4.
Sectie 4, status
3-3
