TECHNISCHE BESCHRIJVING
Gebruik geen verlengkabel om de USB-stick met de besturingskast te verbinden, maar plaats de
USB-stick direct in de besturingskast. Gebruik van een verlengkabel kan voor EMC interferentie
zorgen.

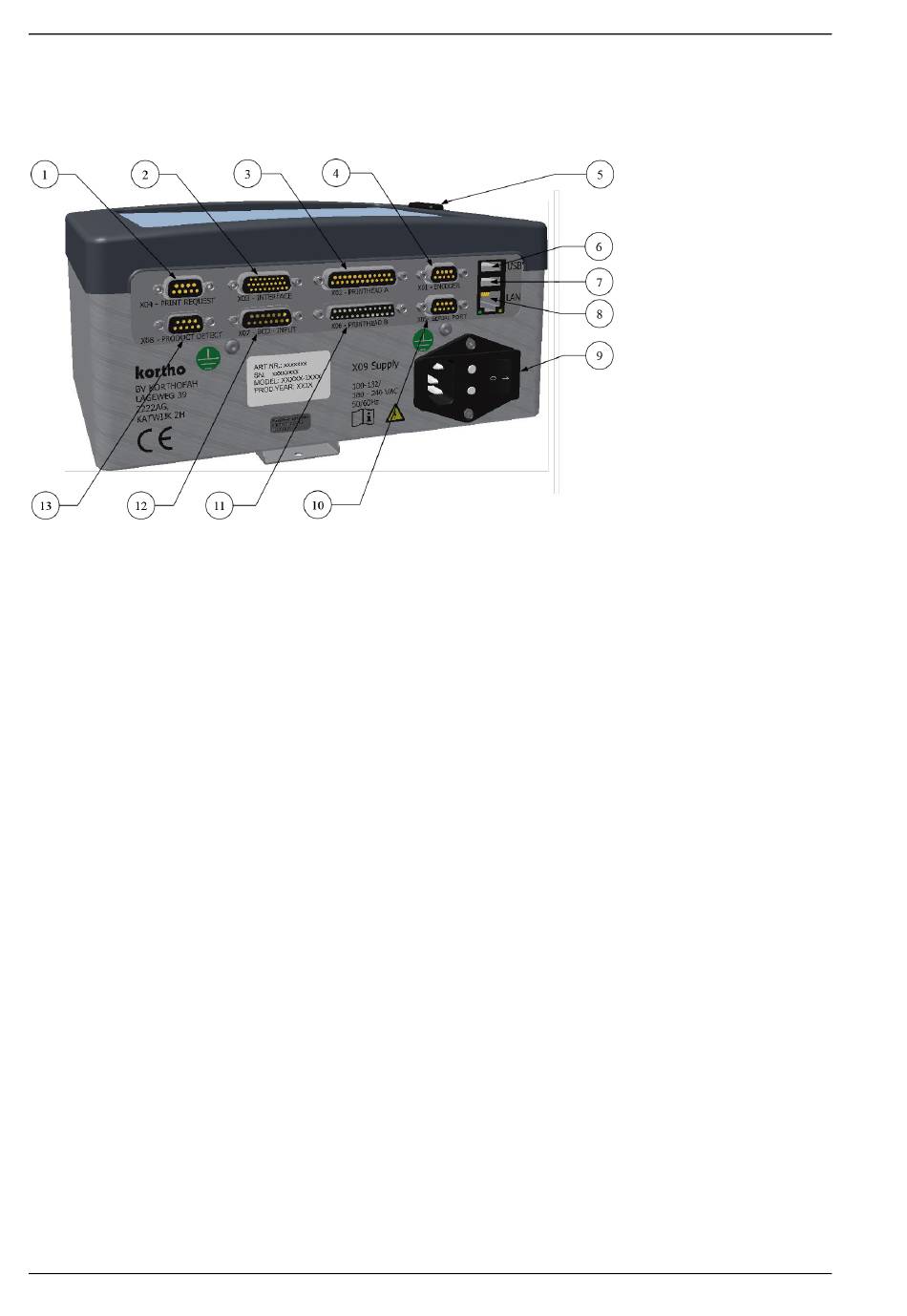

Fig. 2.7
Besturingskast, aansluitingen
2-4
kortho
KGJ X-series
1.
Printsignaal (X04 - bijv.
fotocel)
2.
Invoer/Uitvoer (X03)
3.
Printkop A (X02)
4.
Bandsnelheidsmeter (X01)
5.
USB
6.
USB
7.
Niet gebruikt
8.
LAN aansluiting
9.
Schakelaar netspanning
(inclusief hoofdzekeringen)
10.
RS232 (X05)
11.
Printkop B (X06)
12.
BCD aansluiting (X07)
13.
Productdetectie (X08)
H550 AE
Rev.: 006
