ONDERHOUD
10.4.5
Vervangen van de printkop PCB [X54]
PAS OP:
Zorg ervoor dat altijd antistatische voorzorgsmaatregelen in acht worden genomen bij het werken
met de printkop of met de printplaat van de printkop (PIB) om beschadiging te voorkomen, zie
paragraaf 10.4.1
1.
Maak de printkopbehuizing open. Zie paragraaf 10.4.2.

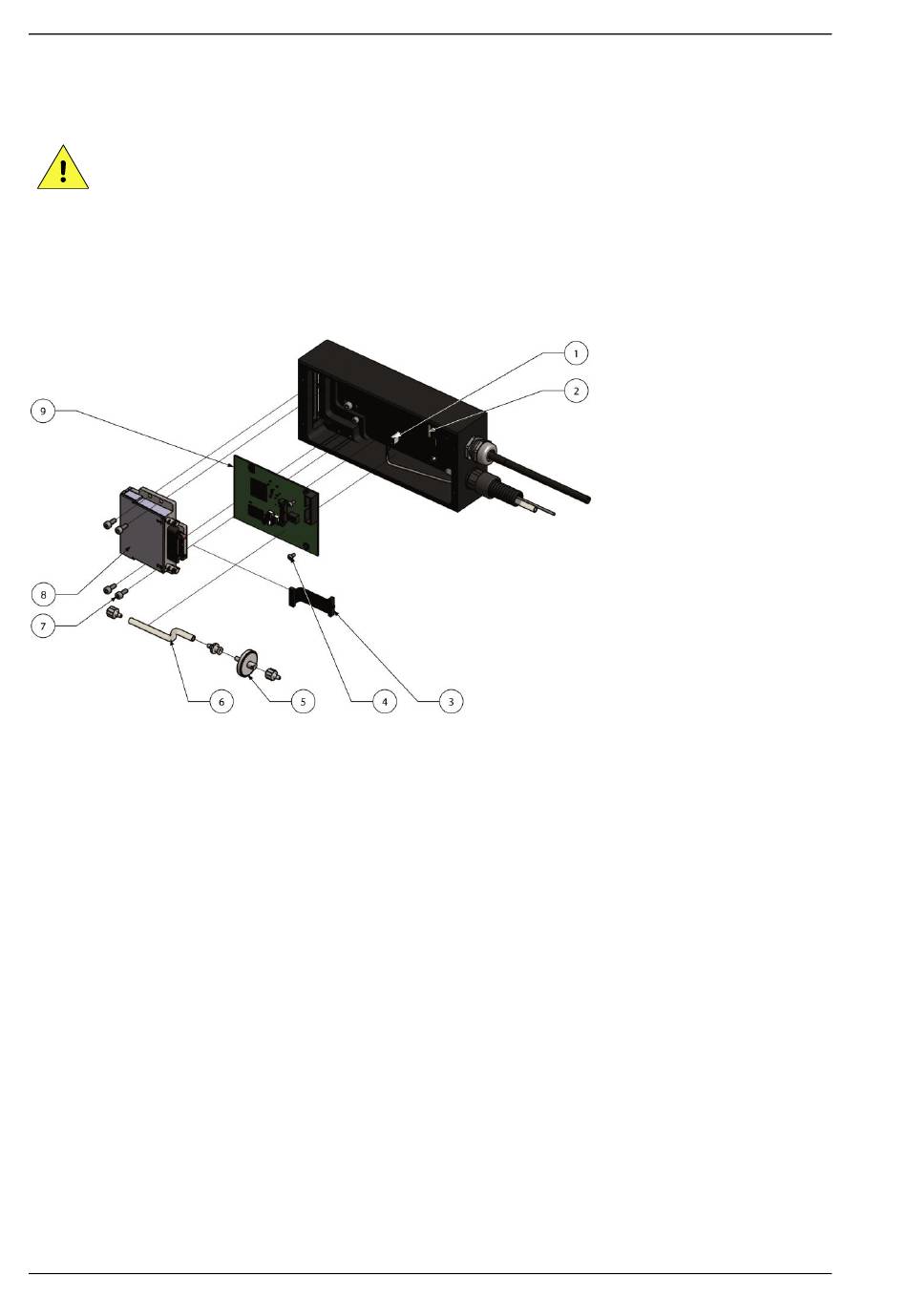

Fig. 10.3
Vervangen onderdelen printkop [X54]
2.
Verwijder de datakabel (2), de connector Weinig inkt (1) en de printkopkabel (3) uit de PIB.
3.
Maak de twee PIB schroeven (4) los.
4.
Haal de PIB (9) uit de printkopbehuizing.
Haal de nieuwe PIB uit de antistatische zak.
5.
6.
Breng de PIB op zijn plaats en draai de PIB schroeven vast.
7.
Sluit de connector Weinig inkt, de datakabel en de printkopkabel aan op de PIB.
8.
Sluit de printkopbehuizing. Zie paragraaf 10.4.3.
9.
Prime overtollige lucht uit het systeem.
10. De printer is nu gereed om af te drukken.
10-4
kortho
KGJ X-series
1.
Connector Weinig
inkt
2.
Datakabel
3.
Printkopkabel
4.
Schroeven PIB
5.
Inktfilter
6.
Inktleiding
7.
Printkopschroeven
8.
Printkop
9.
PIB X54
H550 AE
Rev.: 006
