ONDERHOUD
10.4.3
Sluiten van de printkopbehuizing
1.
Reinig de printkopbehuizing (5), indien nodig.
2.
Breng de afdekplaat van de printkop (7) op zijn plaats en breng de bevestigingsschroeven (6) aan.
3.
Sluit het netsnoer aan en schakel de besturingskast aan.
10.4.4
Vervangen van de PCB van de printkop [X18, X18si, X18+]
PAS OP:
Zorg ervoor dat altijd antistatische voorzorgsmaatregelen in acht worden genomen bij het werken
met de printkop of met de printplaat van de printkop (PIB) om beschadiging te voorkomen, zie
paragraaf 10.4.1
Maak de printkopbehuizing open. Zie paragraaf 10.4.2.
1.

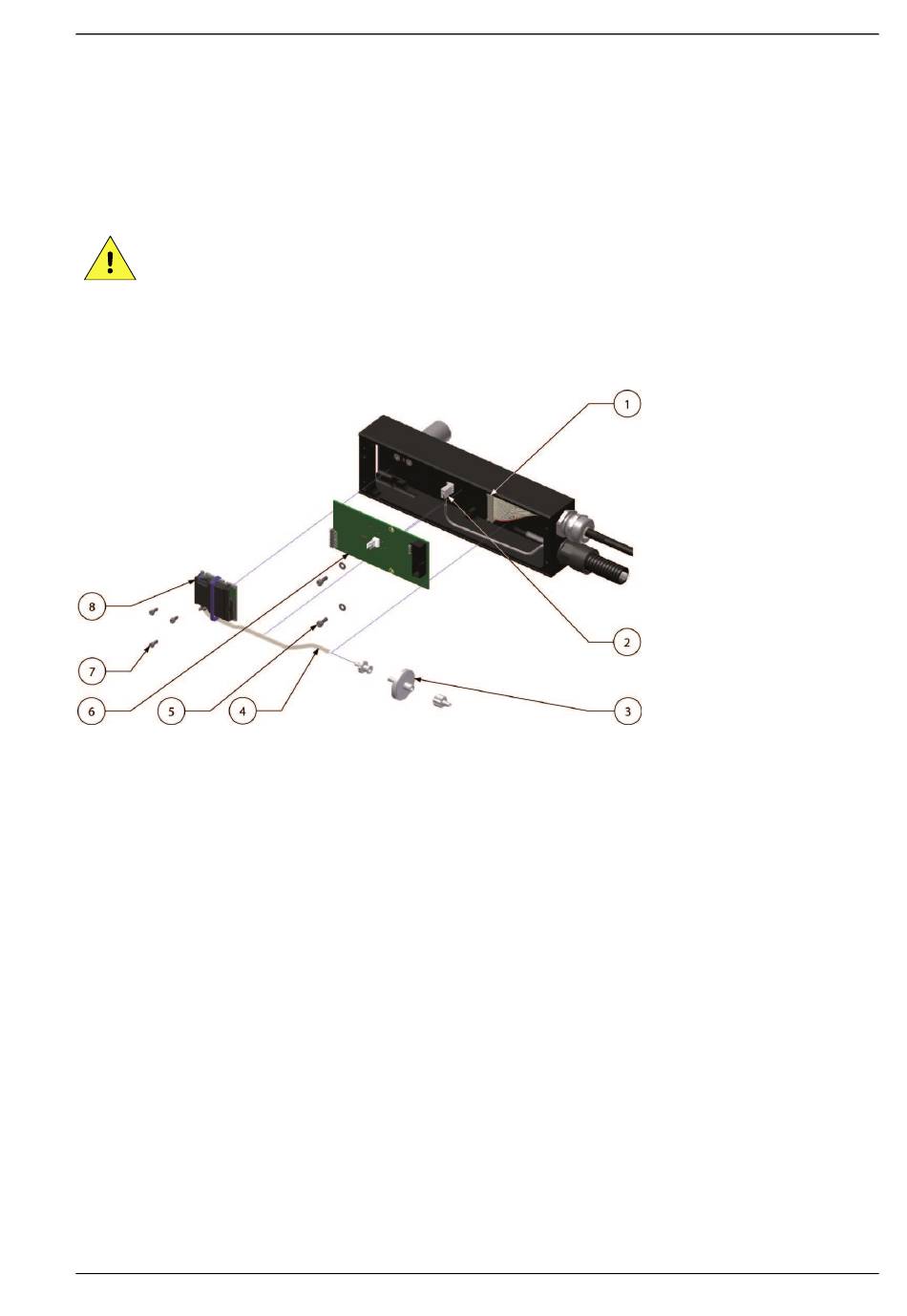

Fig. 10.2
Vervangen onderdelen printkop [X18, X18si, X18+]
2.
Verwijder de datakabel (1) en de connector Weinig inkt (2) uit de PIB.
Maak de twee PIB schroeven (5) los.
3.
4.
Haal de PIB (6) uit de printkopbehuizing. Trek de PIB voorzichtig maar stevig uit de
printkopconnector.
5.
Haal de nieuwe PIB uit de antistatische zak.
6.
Druk de PIB voorzichtig maar stevig in de printkopconnector. Zorg ervoor dat de PIB exact aansluit
op de printkop en goed evenwijdig staat aan de printkopconnector.
7.
Draai de PIB schroeven vast.
8.
Sluit de datakabel en de connector Weinig inkt aan op de PIB.
9.
Sluit de printkopbehuizing. Zie paragraaf 10.4.3.
10. Prime overtollige lucht uit het systeem.
11. De printer is nu gereed om af te drukken.
H550 AE
Rev.: 006
kortho
KGJ X-series
1.
Data kabel
2.
Connector Weinig
inkt
3.
Inktfilter
4.
Inktleiding
5.
Schroeven PIB
6.
PIB X18
7.
Printkopschroeven
8.
Printkop
10-3
