INSTALLATIE
een product gedetecteerd wordt door de fotocel (of andere sensor) om een afdruk te maken, dan wordt het
eerste label uit de BCD buffer afgedrukt en wordt na de afdruk automatisch het volgende label geladen voor
het volgende product. Zie bijlage H voor de precieze werking van de BCD optie en zie bijlage D t.b.v. het
aansluiten van een fotocel (of andere sensor) om de BCD code voor het betreffende product in de buffer te
zetten.
Houd de afstand van de fotocel (zoals getoond in Fig. 6.18) binnen het maximale bereik van de fotocel, dat
ongeveer 400 mm is. Het bereik van de fotocel hangt ook af van het type fotocel en de
producteigenschappen, zoals kleur, reflectie etc.
Neem de nodige voorzorgsmaatregelen zodat het product de fotocel niet kan beschadigen.
6.4.3
Bandsnelheidsmeter (optioneel)
Om er zeker van te zijn dat de afdruk met precies dezelfde snelheid wordt gemaakt als waarmee het
substraat beweegt, kan een bandsnelheidsmeter aan de besturingskast worden aangesloten. Deze
bandsnelheidsmeter meet de snelheid van het substraat, op basis waarvan de besturingskast de
afdruksnelheid zal regelen. De bandsnelheidsmeter voor de X18 en X54 zijn gelijk. De bandsnelheidsmeter
voor de X72 is anders. Deze genereert 5000 pulsen per omwenteling ipv de 1800 die de X18/X54 versie
genereert.
De diameter van het meetwiel verschilt ook tussen de X18/X54 en X72.
1. Monteer de bandsnelheidsmeter op een zodanige plek dat deze de snelheid van het product meet
vanaf het moment dat de fotocel het product detecteert totdat de afdruk is gemaakt. Monteer de
bandsnelheidsmeter zo dicht mogelijk bij de positie van de printkop om de meest accurate meting te
krijgen voor het beste afdrukresultaat.
2. Stel de spanning van de arm met de verende klem en de armbegrenzer zo in dat het
bandsnelheidsmeterwiel niet slipt, het product niet wordt beschadigd, en dat de verplaatsing van
het product niet wordt gehinderd.

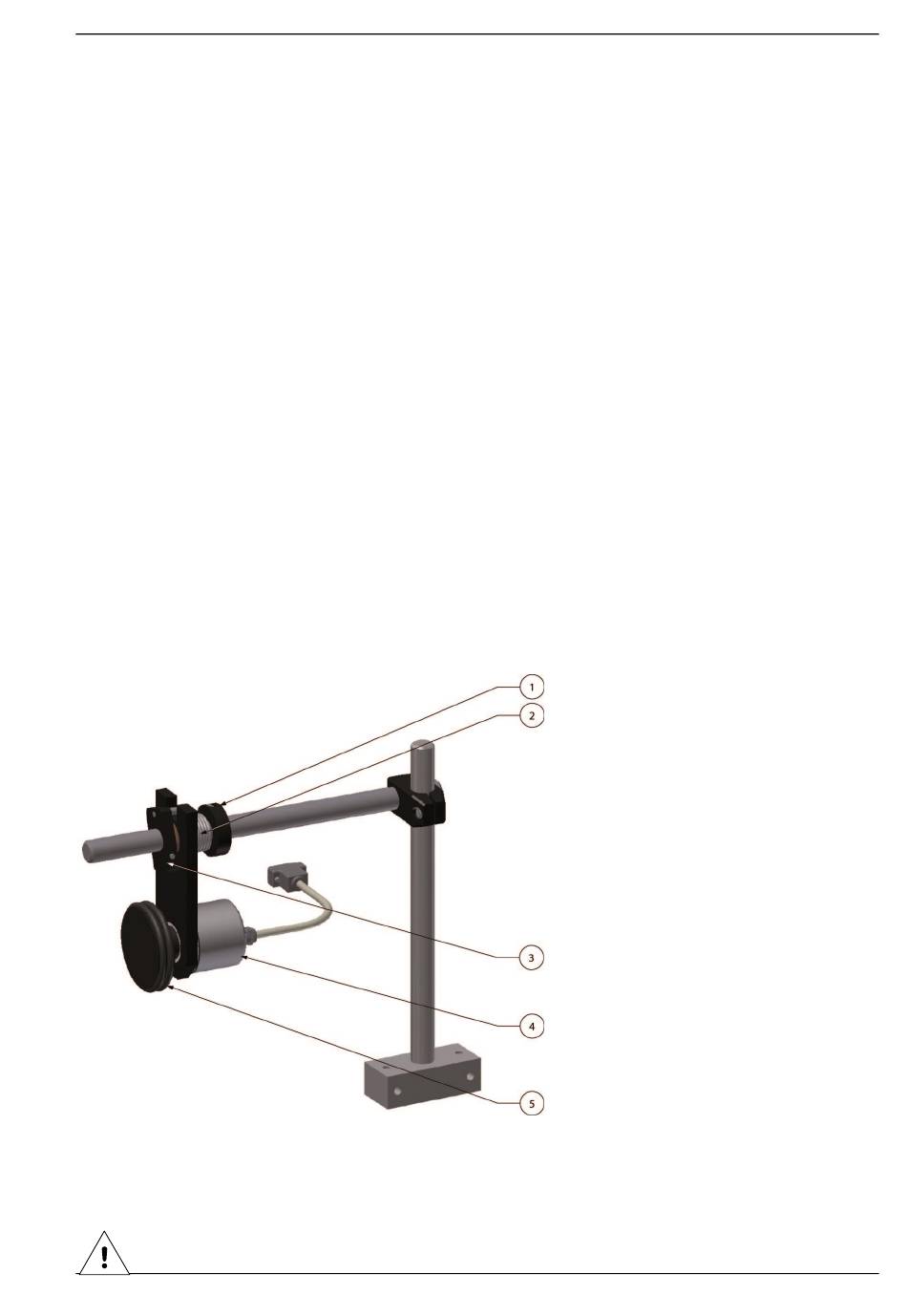

Fig. 6.19
Bandsnelheidsmeter onderdelen.
3. Zorg ervoor dat het product de bandsnelheidsmeter niet kan beschadigen.
Let op:
H550 AE
Rev.: 006
kortho
KGJ X-series
1.
Verende klem
2.
Veer
3.
Armbegrenzer
4.
Bandsnelheidsmeter
5.
Bandsnelheidsmeter
wiel
6-13
