INSTALLATIE

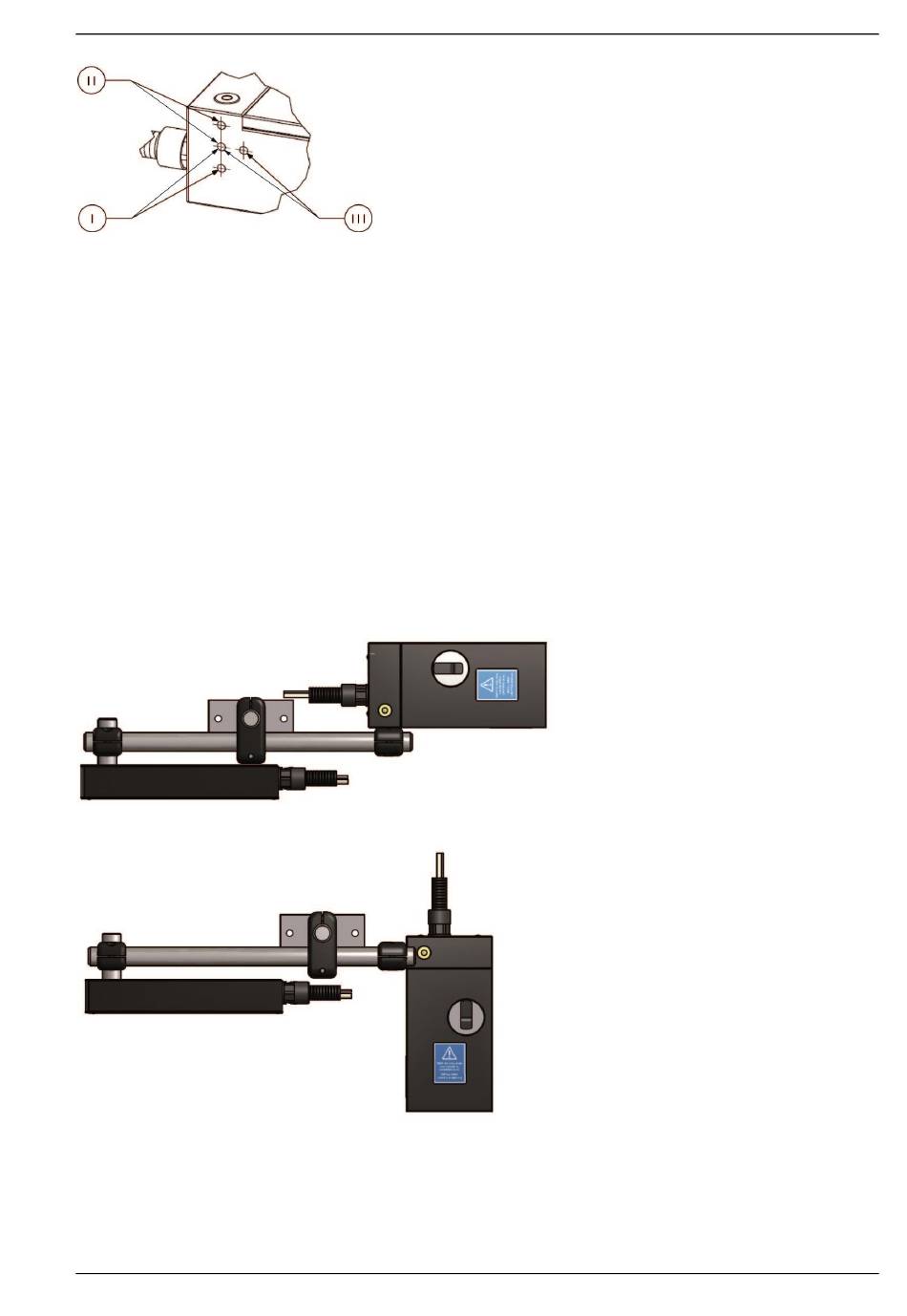

Fig. 6.6
Hoogte montageklem van het inktreservoir
De montageklem van het inktreservoir zit standaard in reservoir positie I. Het verschil in montagehoogte
tussen reservoir positie I en II is 14 mm. Wanneer de montageklem omgekeerd op dezelfde reservoir positie,
I of II, wordt gemonteerd bedraagt het verschil in hoogte 76 mm.
Wanneer de montageklem van het inkt reservoir in reservoirpositie III wordt gemonteerd, kan het
inktreservoir op de gewenste hoogte aan de steunpaal worden bevestigd.
Het codeergedeelte X54 wordt met twee inktleidingklemmen geleverd. Deze klemmen moeten worden
gebruikt om de inktleiding aan de steun vast te maken. Dit wordt gedaan om vibratietrillingen in de
inktleiding te voorkomen die zouden kunnen leiden tot ontbrekende verticale lijnen in de afdruk en
uiteindelijk tot het de-primen van de printkop.
6.3.3 Oriëntatie inktreservoir
De montageklem van het inktreservoir kan in twee oriëntaties worden vastgezet, zodat het inktreservoir
evenwijdig aan (Fig. 6.7) of loodrecht op (Fig. 6.8) de steunstang staat. Dit is niet mogelijk voor
reservoirpositie III.
Fig. 6.7
Reservoir parallel
Fig. 6.8
Reservoir loodrecht
H550 AE
Rev.: 006
I.
Reservoir positie I
(de schroeven van het montageblok zitten in de onderste
twee gaten)
II.
Reservoir positie II
(de schroeven van het montageblok zitten in de bovenste
twee gaten)
III.
Reservoir positie III
(de schroeven van het montageblok zitten in de twee
horizontale gaten)
