APPENDIX D, AANSLUITINGEN
Connectorplaat besturingskast
Item
Omschrijving
X01
Encoder
X02
Printkop A
X03
Input/output
X04
Afdruksignaal
RS232
X05
X06
Printkop B
X07
BCD connector
X08
Sensor ingang product detectie om BCD code in de afdruklijst te zetten
X09
Hoofdschakelaar met 2 zekeringen
USB
USB
LAN
LAN connector
D-2
kortho
KGJ X-series

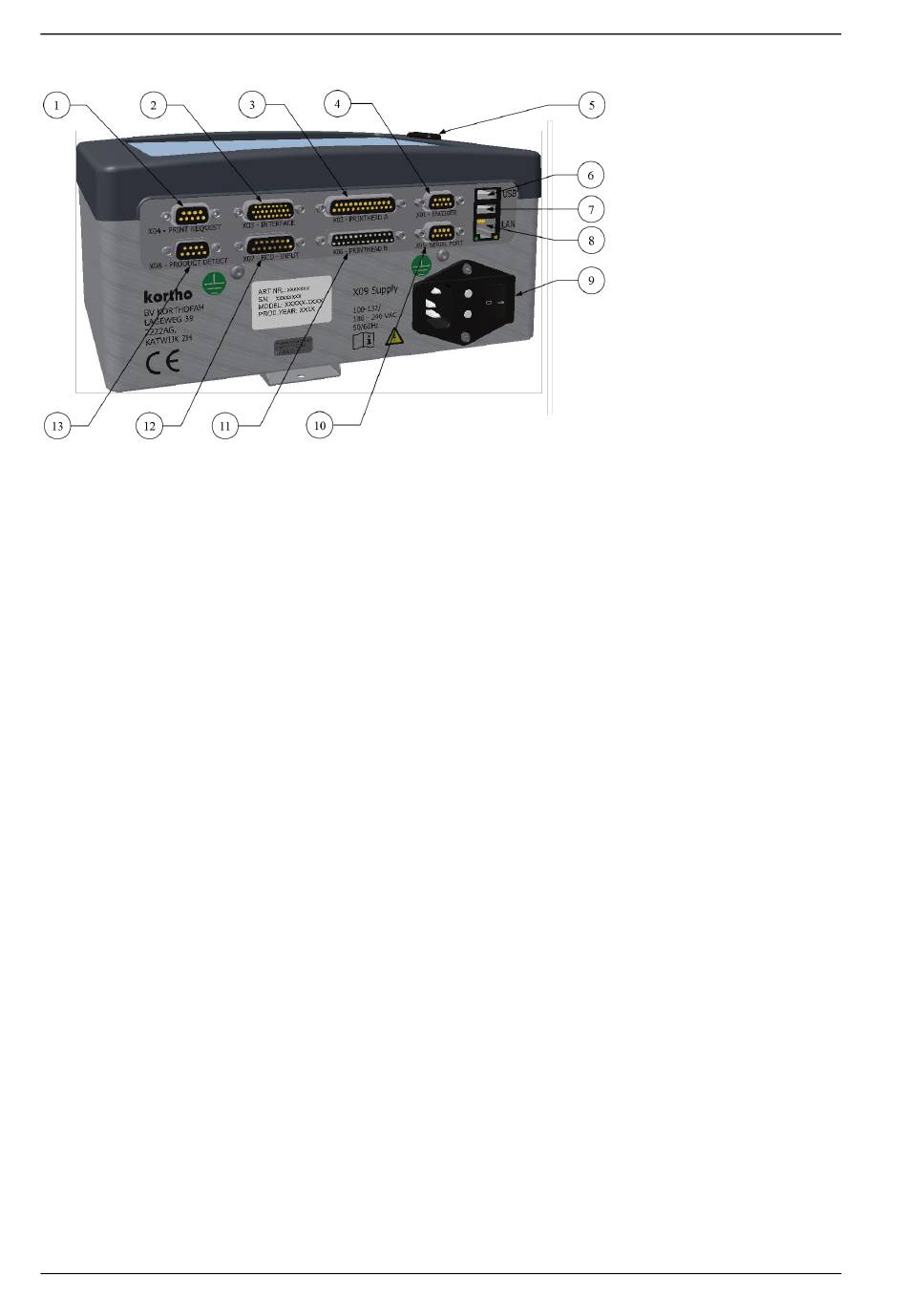

1.
X04 Printsignaal
2.
X03 Input/Output
3.
X02 Printkop A
4.
X01 Bandsnelheidsmeter
5.
USB
6.
USB
7.
Niet aangesloten
8.
LAN connector
9.
X09 Hoofdschakelaar (inclusief
netzekeringen)
10.
X05 RS232
11.
X06 Printkop B
12.
X07 BCD connector
13.
X08 Sensor product detective
tbv BCD printing
Connectortype
DB 9-voudig, socket
DB 25-voudig, socket
HD 26-voudig, socket
DB 9-voudig, socket
DB 9-voudig, socket
DB 25-voudig, socket
DB 15-voudig, socket
DB 9-voudig, socket
2,5A (T)
USB
RJ45, socket
H550 AE
Rev.: 006
