BEDIENING
X03-11A-2B ««« (standaard Reserve 0 ingang)
Ingangspinnen 11(A) en 2(B) op connector X03. De functie van deze ingang kan worden geselecteerd uit Niet
gebruikt, Inhibit, Trigger, Reserve 0 of Reserve 1 bij het aanraken van de eerste blauwe knop. Gebruik de tweede
blauwe knop ernaast om het gewenste niveau te selecteren waarop de ingang actief is. Dit signaal kan
worden ingesteld om actief Hoog of actief Laag te zijn.
Standaard is deze ingang gekoppeld aan het Reserve 0 ingang signaal.
X03-10A-1B ««« (standaard Reserve 1 ingang)
Ingangspinnen 10(A) en 1(B) op connector X03. De functie van deze ingang kan worden geselecteerd uit Niet
gebruikt, Inhibit, Trigger, Reserve 0 of Reserve 1 bij het aanraken van de eerste blauwe knop. Gebruik de tweede
blauwe knop ernaast om het gewenste niveau te selecteren waarop de ingang actief is. Dit signaal kan
worden ingesteld om actief Hoog of actief Laag te zijn.
Standaard is deze ingang gekoppeld aan het Reserve 1 ingang signaal.
Voor meer info en het aansluitschema van de in –en uitgangen zie bijlage N.
Functies van de ingangen
a. Niet gebruikt: ingang wordt niet gebruikt
b. Inhibit: Wanneer de Inhibit ingang actief is, zal het systeem niet afdrukken. Wanneer deze
ingang tijdens het afdrukproces actief wordt, zal het de afdruk eerst worden afgemaakt.
c. Trigger: De trigger ingang kan worden gebruikt om de teller in een label te updaten of om de
teller te resetten naar de beginwaarde.
d. Reserve 0: niet in gebruik
e. Reserve 1: niet in gebruik
8.6.4 Netwerkinstellingen
Deze instellingen zorgen ervoor dat het systeem via het interne netwerk kan worden bereikt, en dat de
communicatie tussen bijvoorbeeld een PC (labelontwerp) en de printer plaats kan vinden.
Vraag de netwerkbeheerder altijd om assistentie bij het integreren van de printer in het netwerk van het
bedrijf, dit om er zeker van te zijn dat de instellingen passen bij de instellingen van het netwerk.

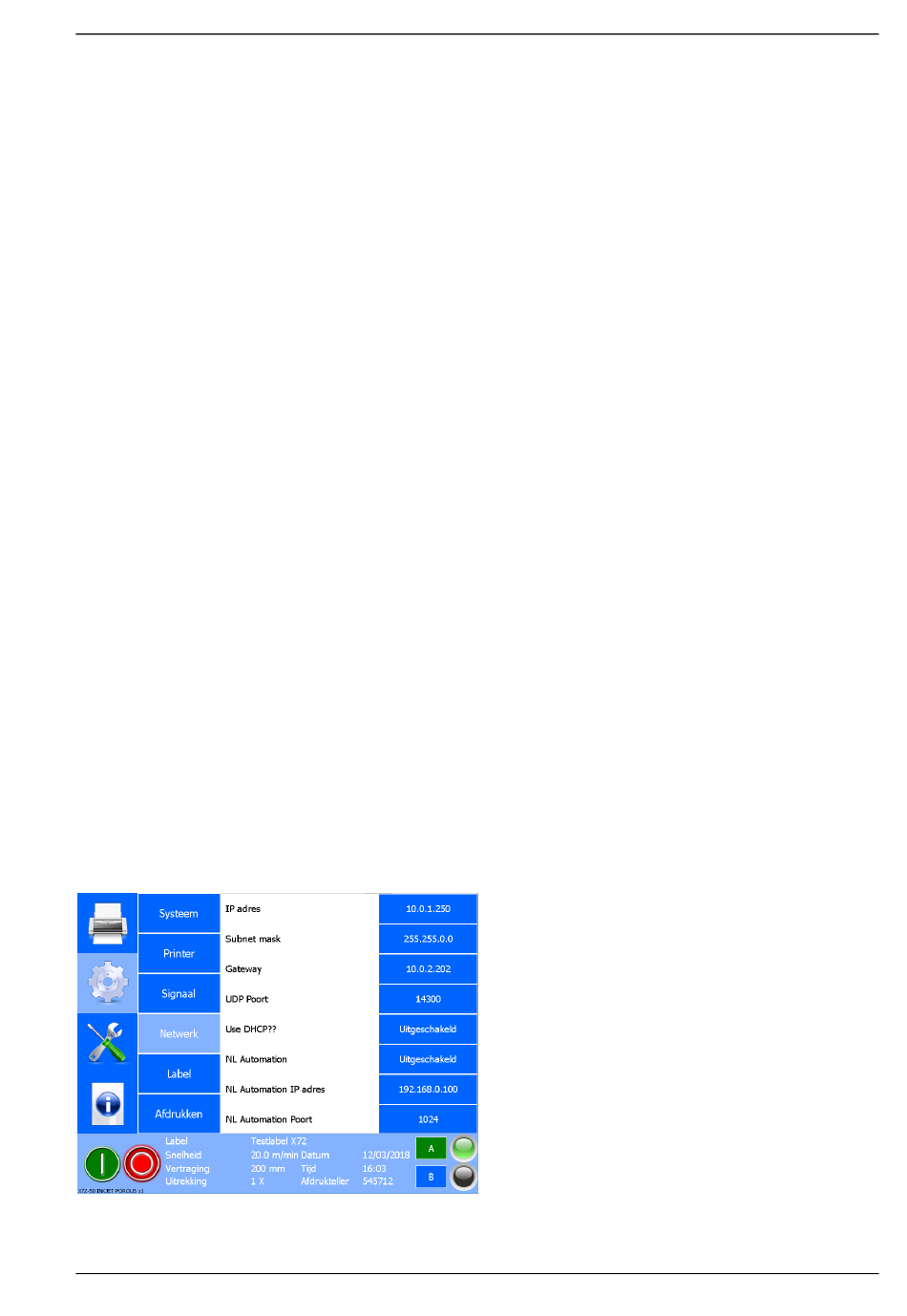

Om de netwerkinstellingen van de printer te veranderen druk op de knop Netwerk.
H550 AE
Rev.: 006
kortho
KGJ X-series
8-33
