Pos.
Descripción
1
Tuerca M6
2
Tornillo M4
3
Tornillo M3
4
Tornillo Ø3
ATENCIÓN
Está prohibido que el operador realice tareas de mantenimiento y/o apriete de tornillos y pernos
reservadas al técnico de mantenimiento mecánico o al técnico de mantenimiento eléctrico.

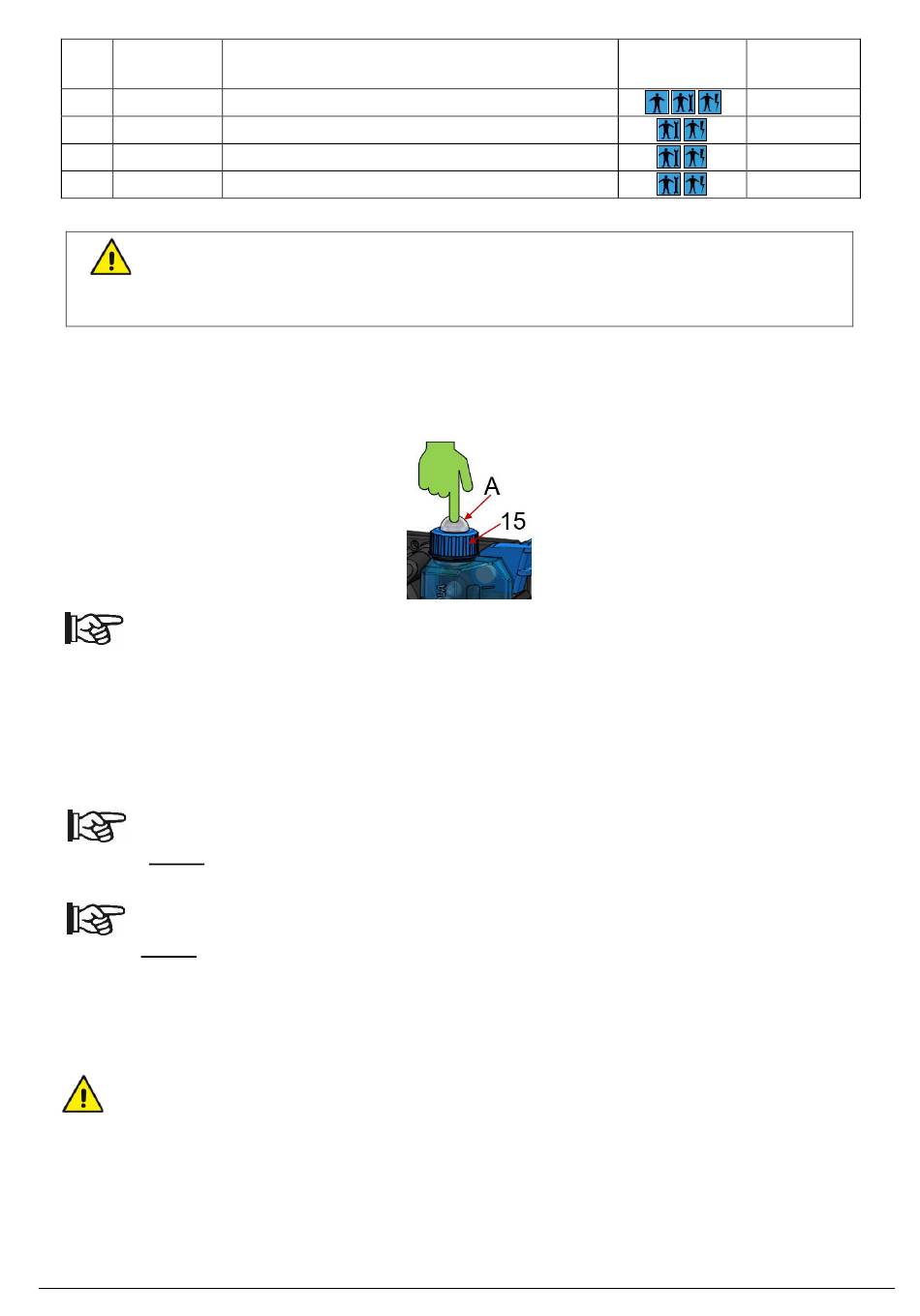

7.1.2 LUBRICACIÓN DE LA CADENA
La emisión de aceite en la cadena (1) se realiza presionando repetidamente la bomba (A) situada en el tapón
del depósito (15). Para llenar el depósito, consulte el apartado 5.2.3.
¡IMPORTANTE!
Durante el uso comprobar que haya siempre aceite abundante en la cadena.
Comprobar siempre el nivel del aceite en el depósito y reabastecer si es necesario.
Si la cadena funciona sin aceite, se producirá un rápido desgaste de la cadena y de la espada,
reduciéndose la vida útil de la herramienta.
7.1.3 SUSTITUCIÓN DE LA CADENA Y/O DE LA ESPADA DE CORTE
IMPORTANTE
Sustituya la cadena cuando, tras varios afilados, la longitud de los dientes haya alcanzado los 3-4 milímetros o
cuando los eslabones de la cadena presenten grietas o estén excesivamente desgastados.
IMPORTANTE
Sustituir la espada cuando:
➢ la profundidad del acanalado sea inferior a la altura de las mallas de arrastre (que nunca deben tocar el
fondo);
➢ la pared interna del acanalado está gastada hasta el punto de que la cadena se inclina lateralmente;
➢ haya signos evidentes de desgaste, de deformaciones o de daños.
➢ Para evitar un desgaste asimétrico de la espada, conviene invertirla periódicamente respecto a la cadena.
ATENCIÓN
Antes de sustituir la cadena y/o la espada, apague la herramienta con el botón ON/OFF (9) y extraiga la batería
(18) presionando sobre las lengüetas (19). Véase el apartado 6.2.3.
A continuación, realice los siguientes pasos en este orden:
1) Coloque la herramienta sobre una superficie plana y desenrosque completamente la tuerca (3) con la llave
suministrada; a continuación, retire el cárter frontal (5).
2) Retire la espada (2) y la cadena (1) para sustituir. Para facilitar el desmontaje, afloje la cadena girando el
tornillo de regulación (4) en sentido antihorario.
0310.0353_04
Función
Bloquea el cárter de protección del piñón
Bloquea la cubierta en el cuerpo mecánico
Bloquea la cubierta en el cuerpo mecánico
Bloquean las cubiertas y el depósito
274
PERSONAL
Par de
CUALIFICADO
apriete
10 Nm
3 Nm
1,5 Nm
1,5 Nm
