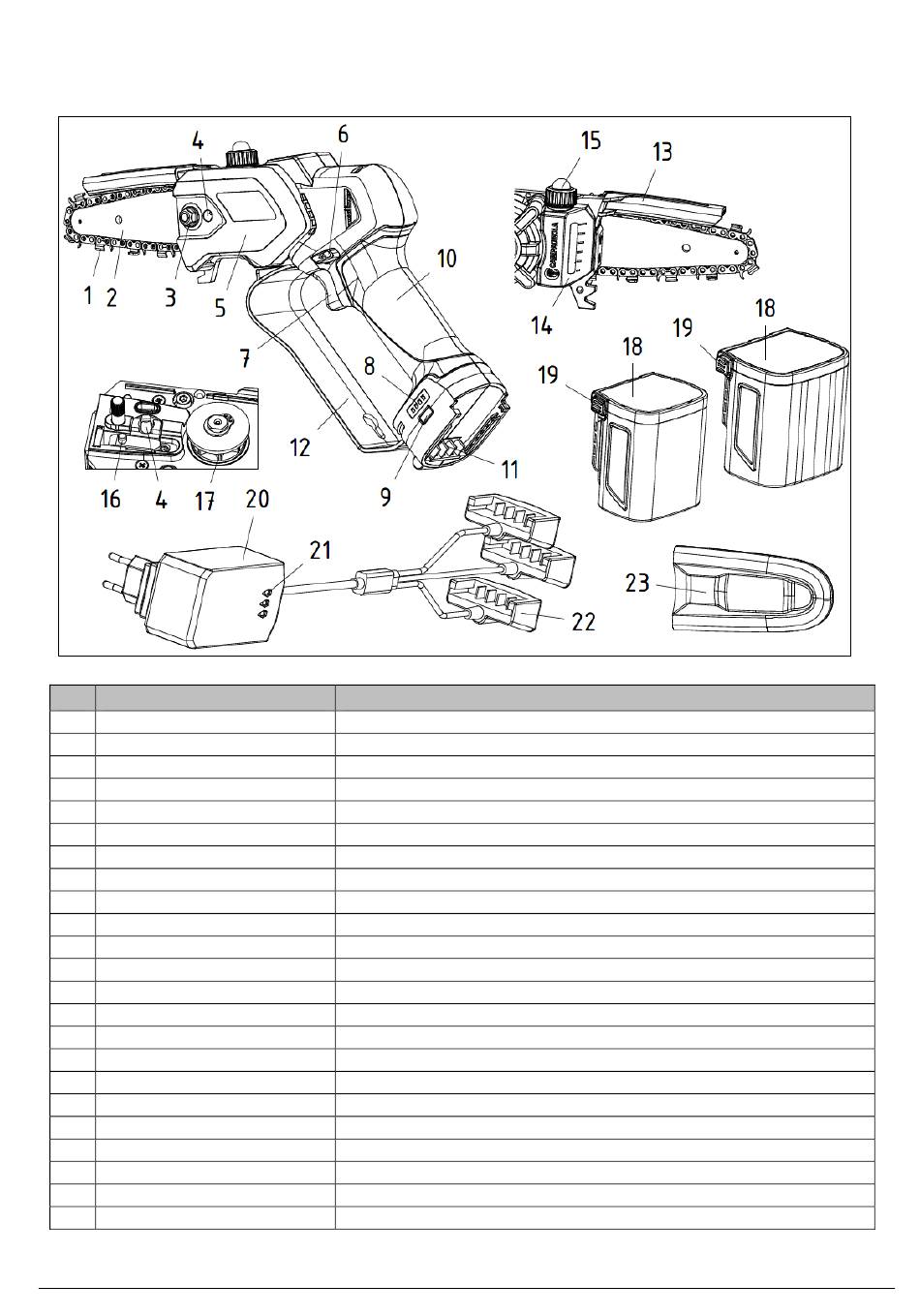

3.3 COMPOSICIÓN DEL PRODUCTO
La siguiente sección muestra la composición del producto tal y como se ilustra en la figura, mientras que la tabla
muestra los nombres de los elementos constitutivos del producto con su descripción funcional.
Pos. Denominación
1
Cadena
2
Espada de corte
3
Tuerca de fijación
4
Tornillo regulación
5
Protección anterior
Bloqueo de seguridad
6
7
Palanca de accionamiento
8
LED de señalización
9
Pulsador ON/OFF
10 Empuñadura
11 Conector de la batería
12 Protección para las manos
13 Protección de la cadena
14 Depósito del aceite
15 Tapón del depósito
16 Perno Tensor de cadena
17 Piñón de la cadena
18 Batería
19 Aletas de desbloqueo
20 Cargador de baterías
21 Indicadores luminosos de LED
22 Conectores de carga
23 Protección espada
0310.0353_04
Función
Corta ramas, troncos, etc.
Guía la cadena
Bloquea la espada
Regula la tensión de la cadena
Protege el piñón y la espada de la cadena
Actúa como bloqueo del arranque
Se presiona para comandar el accionamiento
Indica la capacidad restante de la batería
Enciende y apaga el equipo
Permite manipular el producto
Permite la conexión de la herramienta a la batería.
Protege la mano del operador del riesgo de contacto con la cadena
Protege al operador de los contragolpes
Contiene el aceite para lubricar la cadena
Permite la lubricación manual de la cadena y cierra el depósito de aceite
Dispositivo de regulación de la tensión de la cadena.
Activa la cadena del podador
Permite el funcionamiento de la herramienta
Permiten insertar/quitar la batería de la herramienta
Se utiliza para cargar hasta tres baterías a la vez
Indican el estado de carga de las baterías
Permiten la conexión entre el cargador de batería y la batería
Es la funda de protección de la cadena (en reposo)
242
