Pos.
Bezeichnung
1
M6-Mutter
2
Schraube M4
3
Schraube M3
4
Schraube Ø3
ACHTUNG
Es ist dem Bediener untersagt, Wartungsarbeiten und/oder das Anziehen von Schrauben und
Bolzen vorzunehmen, die dem Techniker für mechanische Wartung oder dem Techniker für
elektrische Wartung vorbehalten sind.
7.1.2 SCHMIERUNG DER KETTE

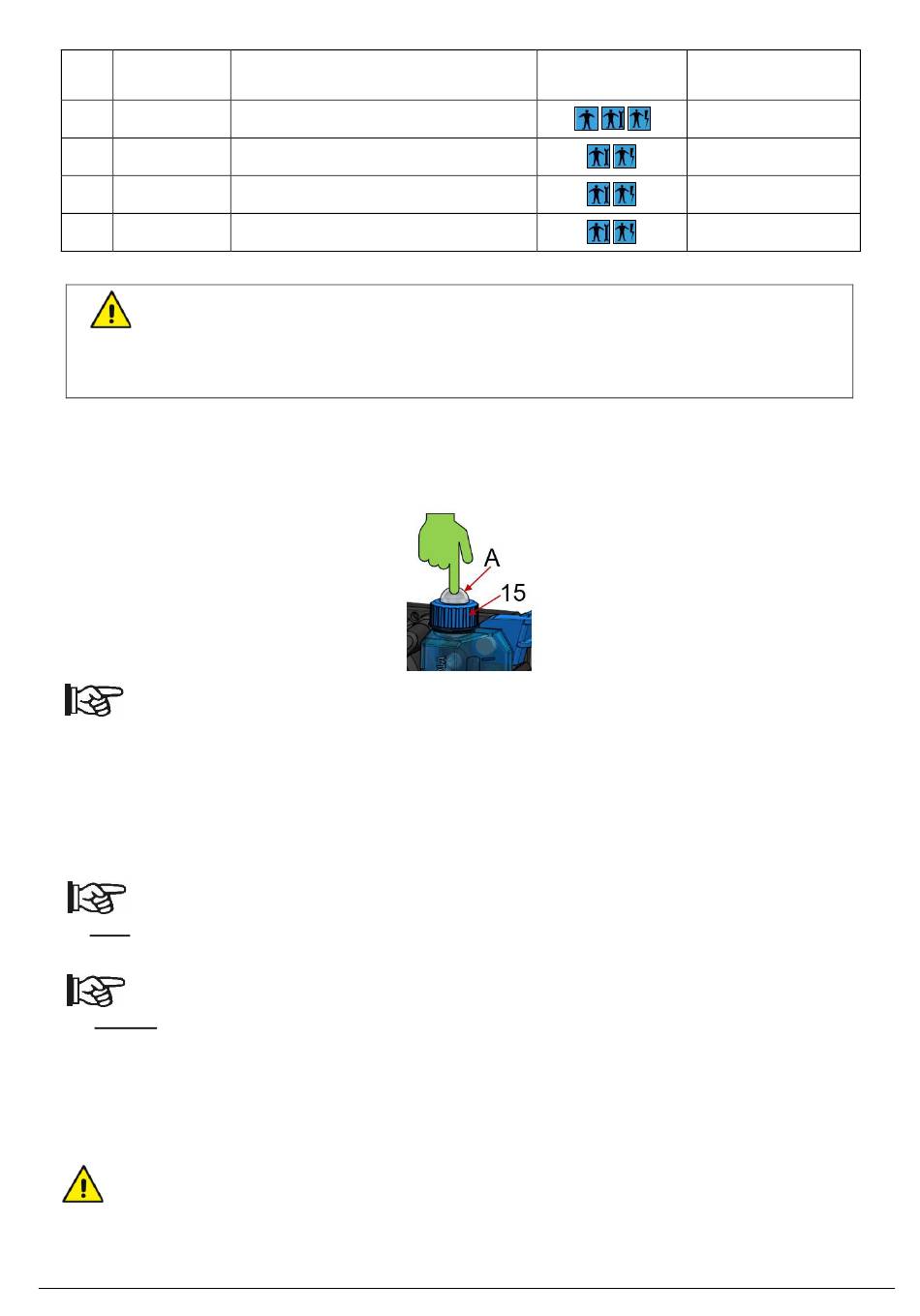

Das Öl für die Kette (1) wird durch widerholtes Drücken auf die Pumpe am Stopfen des Behälters (15)
freigegeben. Zum Befüllen des Tanks siehe Abschnitt 5.2.3.
WICHTIG!
Während des Gebrauchs sicherstellen, dass sich immer reichlich Öl auf der Kette befindet.
Den Ölstand im Behälter stets kontrollieren und falls nötig auffüllen.
Wird die Kette ohne Öl in Betrieb genommen, hat das einen schnellen Verschleiß der Kette und des
Schwerts sowie eine Herabsetzung der Lebensdauer des Geräts zur Folge.
7.1.3 KONTROLLE UND AUSTAUSCH DER KETTE UND/ODER DES SCHWERTS
WICHTIG
Die Kette austauschen, wenn die Zahnlänge nach mehrmaligem Schärfen 3-4 Millimeter erreicht hat oder wenn
die Kettenglieder Risse aufweisen oder übermäßig abgenutzt sind.
WICHTIG
Das Schwert austauschen, wenn:
➢ die Tiefe der Rille geringer ist als die Höhe der Antriebsglieder (sie dürfen niemals den Boden der Rille
berühren);
➢ die Innenwand der Rille so weit verschlissen ist, dass die Kette schräg liegt;
➢ Anzeichen von Verschleiß, Verformungen oder Schäden sichtbar sind.
➢ Damit eine ungleichmäßige Abnutzung des Schwerts vermieden wird, muss es in regelmäßigen Abständen
im Verhältnis zur Kette umgekehrt eingesetzt werden.
ACHTUNG
Das Gerät vor dem Auswechseln der Kette und/oder der Schiene mit der Taste ON/OFF (9) ausschalten und die
Batterie (18) durch Drücken auf die Laschen (19) entfernen. Siehe Abschnitt 6.2.3.
0310.0353_04
Funktion
Verriegelung der
Kettenradschutzvorrichtung
Abdeckungsverriegelung am
mechanischen Gehäuse
Abdeckungsverriegelung am
mechanischen Gehäuse
Blockierung der Abdeckungen und
des Tanks
QUALIFIZIERTES
PERSONAL
218
Anzugsdrehmoment
10 Nm
3 Nm
1,5 Nm
1,5 Nm
