PRODUKTMONTAGE
Das in diesem Handbuch beschriebene Produkt wird
Öltank geliefert.
Bei der ersten Verwendung sind folgende Vorgänge auszuführen:
•
Einstellung der Kettenspannung. Siehe Abschnitt 5.2.1.
•
Füllen des Öltanks und Schmierung der Kette Siehe Abschnitt 5.2.2.
•
Die mitgelieferte Batterie einlegen. Siehe Abschnitt 5.2.3.
5.2.1 EINSTELLUNG DER KETTENSPANNUNG
ACHTUNG!
Tragen Sie bei der Handhabung der Kette Schutzhandschuhe. Die Zähne der Kette sind scharf.
ACHTUNG!
Vor jedem Eingriff am Gerät die Batterie aus dem Gerät entfernen. Im Fall einer unbeabsichtigten
Inbetriebsetzung besteht Verletzungsgefahr.

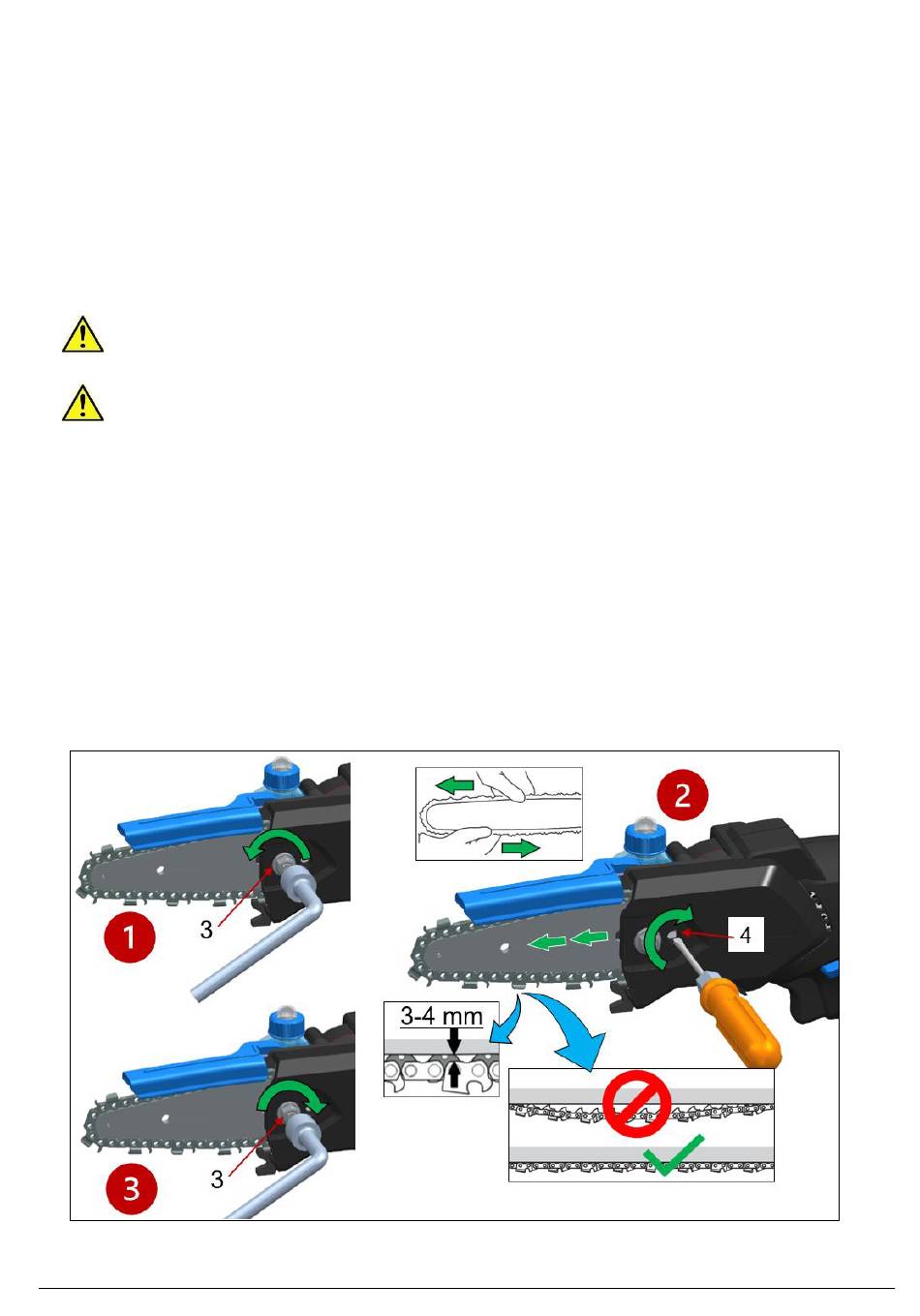

Zur Einstellung der Kettenspannung der Reihe nach die folgenden Schritte ausführen:
1)
Die Befestigungsmutter (3) der Abdeckung lockern, damit sich das Schwert frei bewegen kann.
2)
Die Einstellschraube (4) im Uhrzeigersinn drehen, bis die Kette sich perfekt an den unteren Bereich des
Schwerts anpasst.
Die Kettenspannung ist korrekt, wenn das Produkt mit dem Schwert einer vertikalen Position gehalten
wird:
➢ die Kette haftet an der Unterseite des Schwerts,
➢ die Kette kann mit der Hand über das Schwert gezogen werden,
➢ Die Kette kann angehoben werden, indem sie von Hand 3-4 mm in die Mitte dem Schwert gezogen
wird.
Wenn die Kette zu straff ist, ist die Einstellschraube (4) leicht gegen den Uhrzeigersinn zu drehen und
den Vorgang zu wiederholen.
3)
Wenn die Einstellung abgeschlossen ist, die Mutter (3) kontern und die Schwertabdeckung (23) auf das
Schwert setzen.
0310.0353_04
mit abgenommenem Schwert, Kette und Batterie sowie leerem
209
