4 Montage
300 mm
600 mm

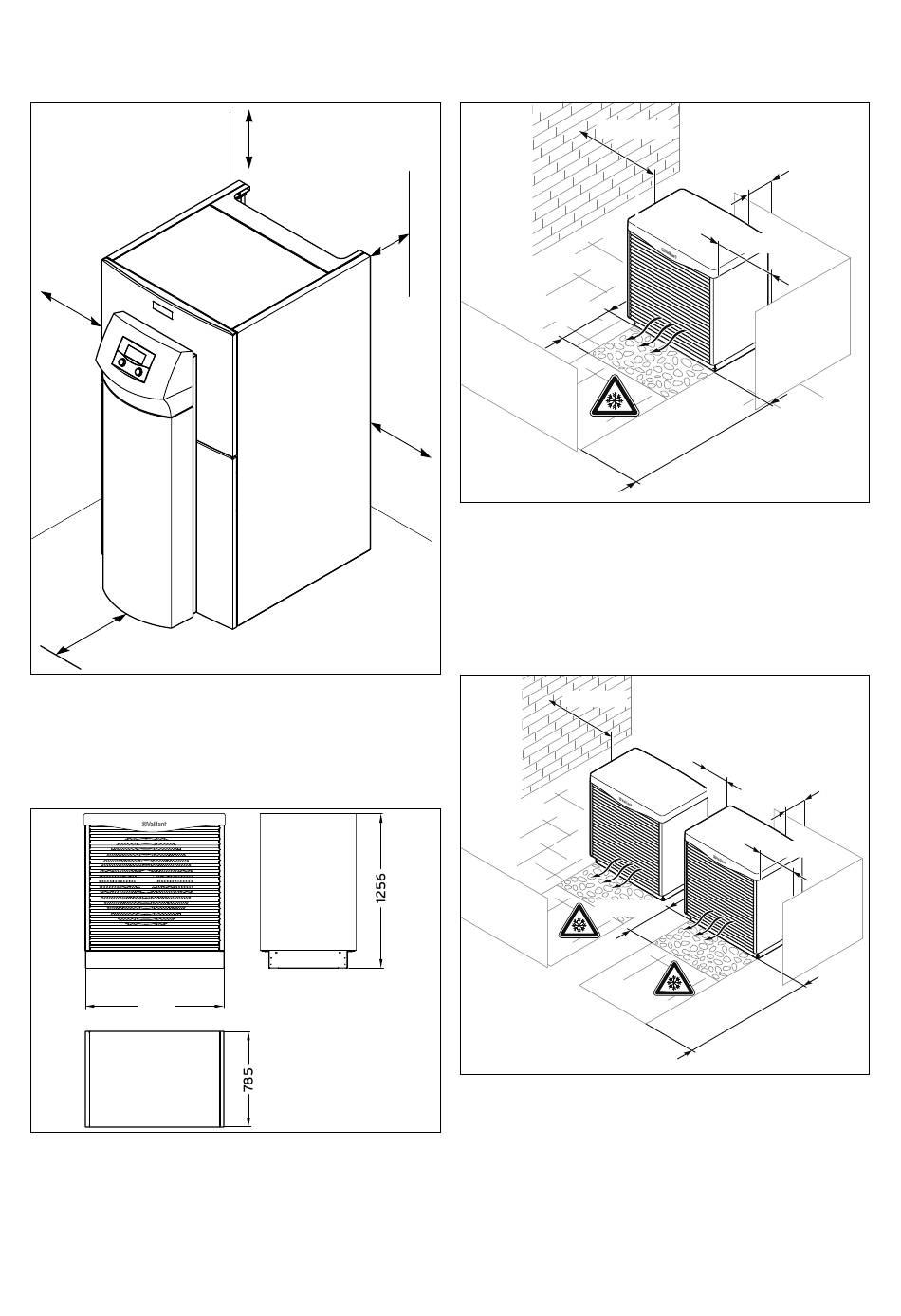

Afb. 4.5 Minimumafstanden voor de opstelling van de binnen-
eenheid
4.2.2 Buiteneenheid
1192
Afb. 4.6 Afmetingen buiteneenheid
18
300 mm
100 mm
300 mm
0,5 m
ca. 0,5 m
Afb. 4.7 Minimumafstanden voor de opstelling van de buiten-
eenheid
i
Vaillant raadt een minimumafstand van
1 mm aan de zijde van de hydraulische aan-
sluitingen aan voor een betere toegankelijk bij
service.
0,5 m
ca. 0,5 m
Afb. 4.8 Minimumafstanden voor de opstelling van twee buiten-
eenheid
Installatiehandleiding geoTHERM 0020106300_02
0,5 m
0,5 m
3 m
0,5 m
5 m
0,5 m
0,5 m
3 m
