5 Hydraulische installatie
5.7
Aansluitbocht monteren
b
Opgelet!
Beschadigingsgevaar door ondichtheden!
Als aan de aansluitingen van het brijncircuit
(¬ afb. 5.6, pos. 6 en 7) niet de afdichtingen
met metalen steunring gebruikt worden, kan
het tot ondichtheden komen!
> Zorg ervoor dat aan de aansluitbochten de
juiste afdichtingen gebruikt worden!
– De buisinstallatie en het gebruik van de afdichtingen
moet conform ¬ afb. 5.6 gebeuren.
– De installatie moet door een vakman uitgevoerd wor-
den.
> Neem bij de installatie de geldende voorschriften in
acht.
b
Opgelet!
Gevaar voor verminderde werking!
Lucht in de CV-installatie leidt tot een functie-
belemmering en vermindert het verwarmings-
vermogen.
> Breng eventueel ontluchtingsventielen aan.
1
1

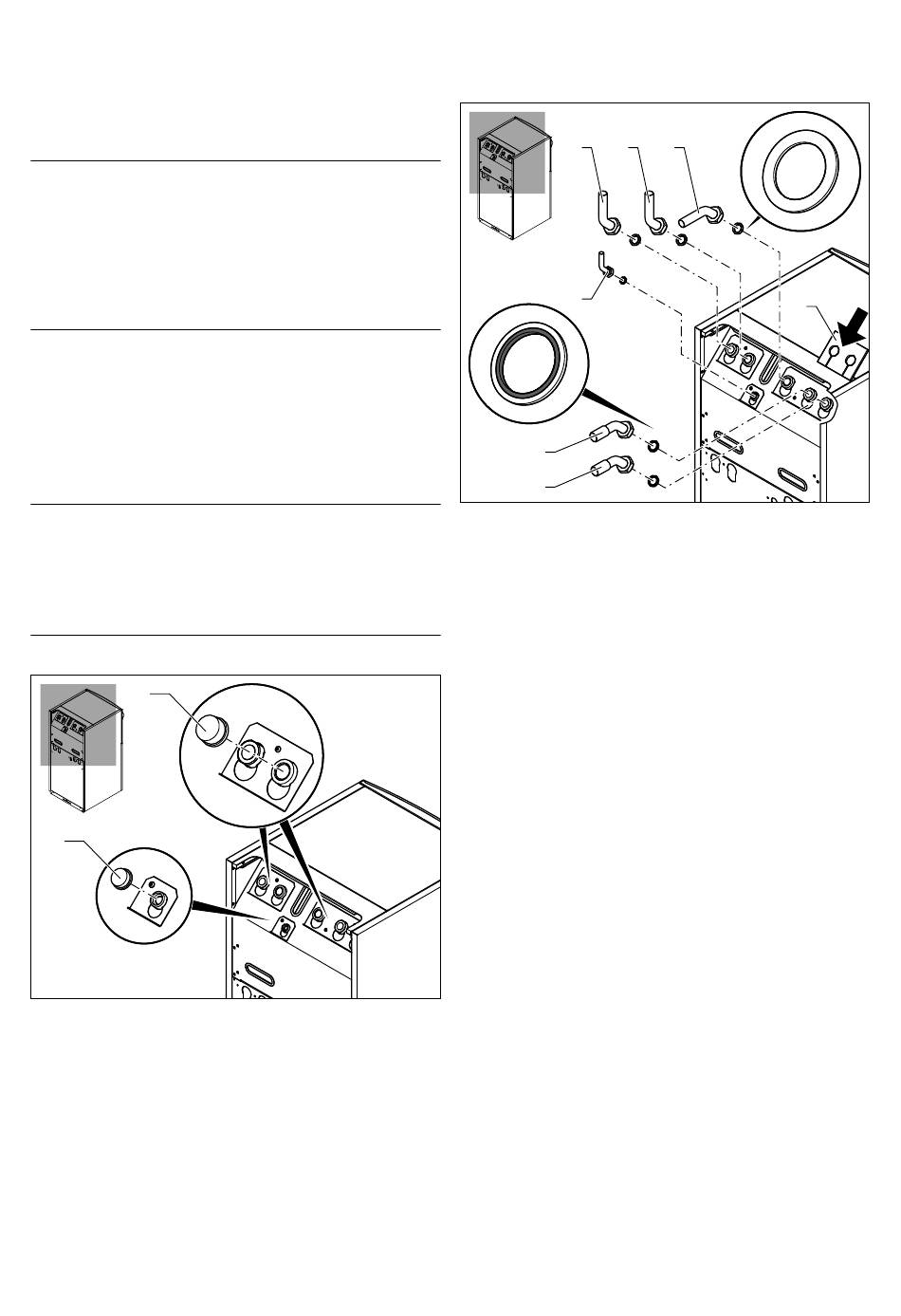

Afb. 5.5 Blinde dop verwijderen
> Verwijder de blinde doppen (1) van de toestelaanslui-
tingen. U hebt deze niet meer nodig en ze kunnen op
een vakkundig afgevoerd worden.
38
2
3
5
6
7
Afb. 5.6 Aansluitbochten monteren
Legenda
2 Verwarmingsvoorloop
3 Verwarmingsretour
4 Retour boiler
5 Aansluiting membraanexpansievat CV-circuit
6 Van warmtebron naar warmtepomp (A, brijn warm)
7 Van warmtepomp naar warmtebron (B, brijn koud)
8 Isolatiemat
> Monteer de drie aansluitbochten (2 tot 4) met de
geel/groene platte afdichtingen uit het bijgesloten
pak.
> Monteer de individuele, kleinere aansluitbochten met
een geel/groene platte afdichting aan de aansluiting
voor het expansievat van het CV-circuit (5).
> Monteer de twee aansluitbochten (6 en 7) met de
afdichtingen met metalen steunring uit het bijgeslo-
ten pak.
> Voor de warmte-isolatie van de aansluitplaat is in het
bijgesloten pak een daarvoor bestemde isolatiemat
geleverd. Breng deze isolatiemat (8) aan de beide
rechter schroefverbindingen aan.
Installatiehandleiding geoTHERM 0020106300_02
