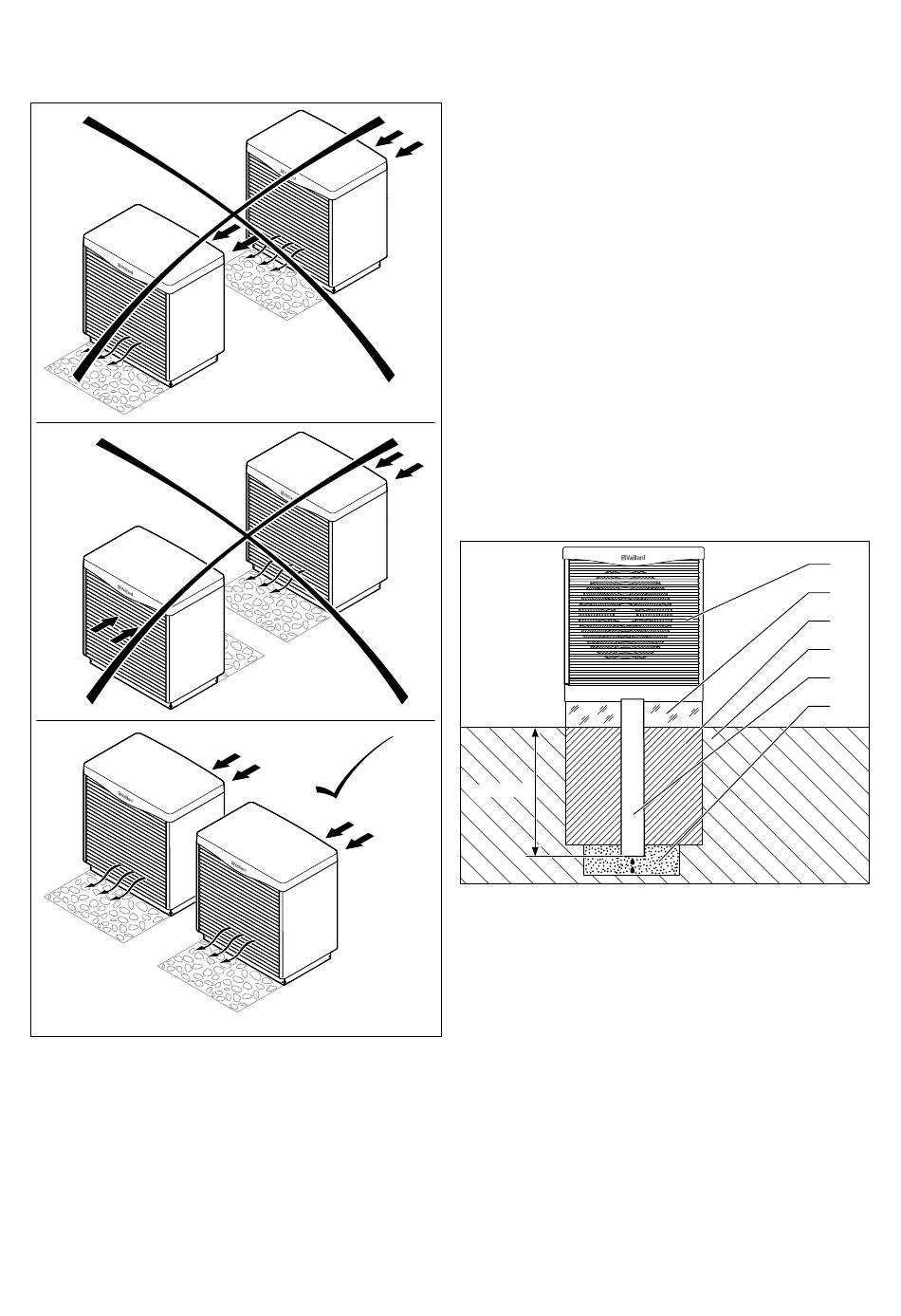

Afb. 4.9 Positie van de buiteneenheden
Installatiehandleiding geoTHERM 0020106300_02
4.3
Opstelling van de buiteneenheid voorbereiden
Vaillant raadt volgend Vaillant-toebehoren aan:
– Buizenset voor 10 m totale afstand buiteneenheid <>
binneneenheid, buisdiameter 40 x 3,7 mm
(bevat in het totaal 20 m buizen)
– Buizenset voor 20 m totale afstand buiteneenheid <>
binneneenheid, buisdiameter 50 x 4,6 mm
(bevat in het totaal 40 m buizen)
– Buizenset voor 30 m totale afstand buiteneenheid <>
binneneenheid, buisdiameter 50 x 4,6 mm (bevat in
het totaal 60 m buizen)
De bij de totale afstanden opgegeven diameters zijn
absoluut vereist.
– Installatieset VWL S voor buizen DN 32
– Installatieset VWL S voor buizen DN 40
– Verhogingssokkel (om evt. aan hogere sneeuwhoogtes
aan te passen)
4.3.1
Fundament voor buiteneenheid opstellen
0,8 m
Afb. 4.10 Opstelschema buiteneenheid
Legenda
1
Lucht/brijnwarmtewisselaar (buiteneenheid)
2 Fundament
3 Gecomprimeerd steengruis
4 Grond
5 Condensaatleiding
6 Grindbed in de vorstvrije zone
> Bereid de ondergrond voor de opstelling van de bui-
teneenheid voor.
Montage 4
1
2
3
4
5
6
19
