5.8
Warmtepomp aan CV-circuit aansluiten
b
Opgelet!
Gevaar voor beschadiging door overdruk in
het CV-circuit!
Tijdens het bedrijf kan het tot overdruk in het
CV-circuit komen.
> Monteer een expansievat en een veilig-
heidsventiel in het CV-circuit, zoals onder-
aan vereist.
Voor de installatie van de CV-installatie vereist de norm
EN 12828 het volgende:
– een vulventiel om de CV-installatie met water te kun-
nen vullen of om water af te kunnen laten (af fabriek
in het toestel ingebouwd).
– een membraanexpansievat in de retour van het CV-
circuit,
– een veiligheidsoverdrukventiel (minstens DN 20, ope-
ningsdruk 3 bar) met manometer (veiligheidsgroep) in
de voorloop van het CV-circuit, onmiddellijk achter de
warmtepomp,
– een lucht-/vuilafscheider in de retour van het CV-cir-
cuit.
a
Gevaar!
Verbrandingsgevaar door damp of heet
water!
Door de afblaasleiding van het veiligheidsven-
tiel wordt bij overdruk damp en/of heet water
afgeblazen.
> Installeer een afblaasleiding ter grootte van
de uitlaatopening van het veiligheidsventiel
zodanig dat bij het aflaten geen personen
door damp en/of heet water gevaar kunnen
lopen.
> Installeer de afblaasleiding in een vorstvrije omgeving
zodat ze altijd open, toegankelijk en inkijkbaar blijft.
We raden de installatie van een Vaillant-veiligheidsgroep
en van een afvoertrechter aan.
> Monteer de verwarmingsvoorloop en -retour met alle
componenten.
> Sluit de voorloopleiding aan (¬ afb. 5.6, pos. 2).
> Sluit de retourleiding aan (¬ afb. 5.6, pos. 3).
> Sluit het expansievat van het CV-circuit aan
(¬ afb. 5.6, pos. 5).
Installatiehandleiding geoTHERM 0020106300_02
Hydraulische installatie 5
5.9
Brijnleidingen binnenin het gebouw monteren
A
B
10m DN 32*
10m 30m DN 40*

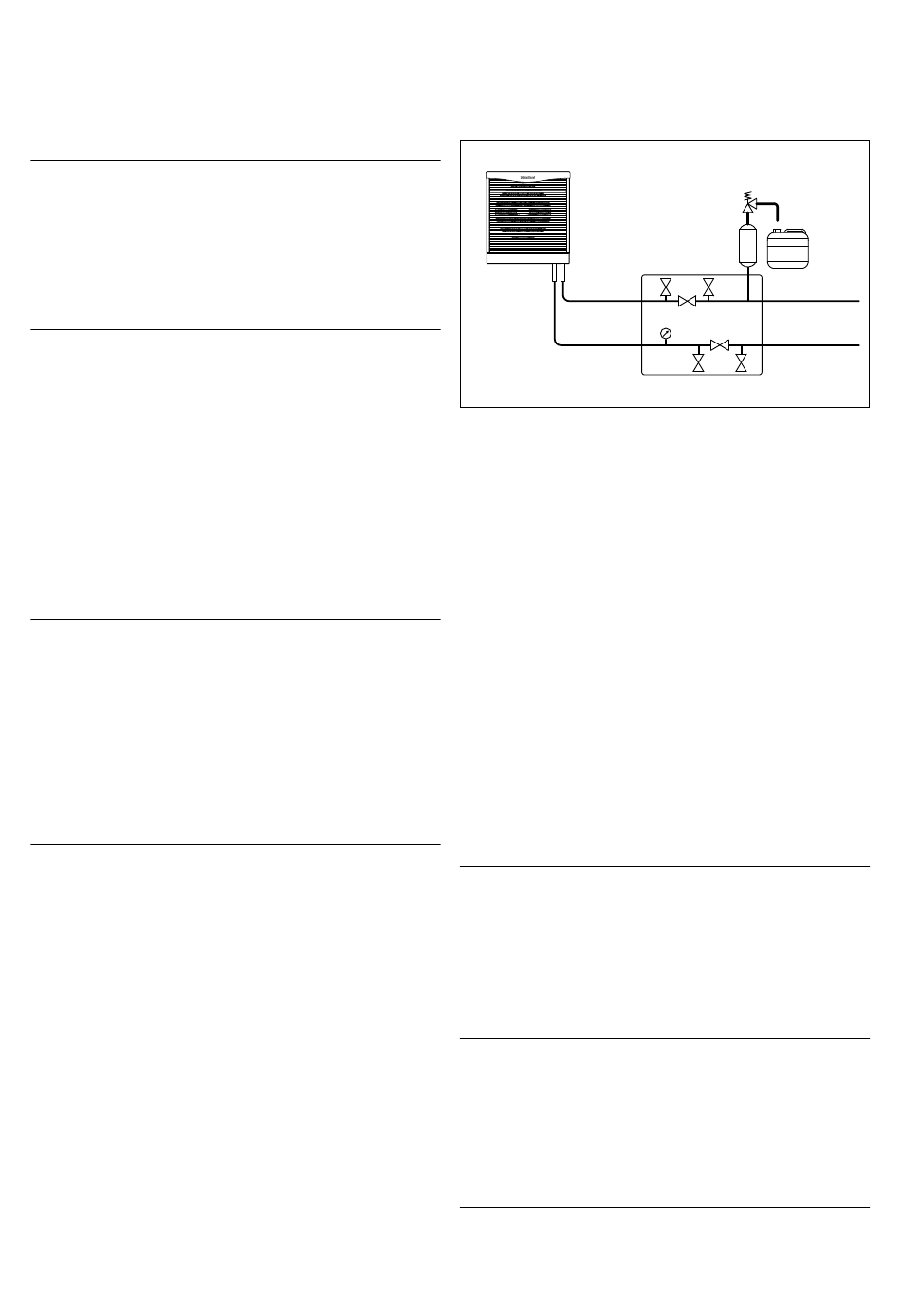

Afb. 5.7 Armaturen in het brijncircuit (* enkel traject)
Legenda
42a
Veiligheidsventiel
48
Manometer
56
Warmtepompbrijnvulstation
57
Brijnexpansievat
61
Afsluitventiel
62
Afsluitventiel
63
Afsluitventiel
64
Afsluitventiel
65
Brijnopvangreservoir
70
Afsluitventiel
72
Afsluitventiel
A
Van warmtebron naar de warmtepomp (brijn warm)
B
Van warmtepomp naar de warmtebron (brijn koud)
Vaillant raadt de installatie van het Vaillant-warmte-
pompbrijnvulstation aan. Daardoor is een voorberei-
dende deelontluchting van het brijncircuit, bijv. van de
aanvoer- en retourleidingen van het brijncircuit tot aan
het toestel mogelijk.
> Neem voor de installatie de ¬ montagehandleiding
van het warmtepompbrijnvulstation in acht.
b
Opgelet!
Gevaar voor slechte werking!
Vuilfilters kunnen tot doorstromingsproble-
men en tot de reductie van de resttransport-
hoogte van de brijnpomp leiden.
Installeer geen vuilfilters permanent in het
brijncircuit! De brijnvloeistof wordt bij het vul-
len gereinigd.
b
Opgelet!
Beschadigingsgevaar door condensaatvor-
ming!
Condensaatvorming aan niet geïsoleerde
brijnleidingen binnen het gebouw kan tot
bouwschade leiden.
> Isoleer absoluut alle brijnleidingen damp-
diffusiedicht.
42a
57
65
62
61
63
48
64
56
70
72
A
B
39
