7 Elektrische installatie
3.
2.

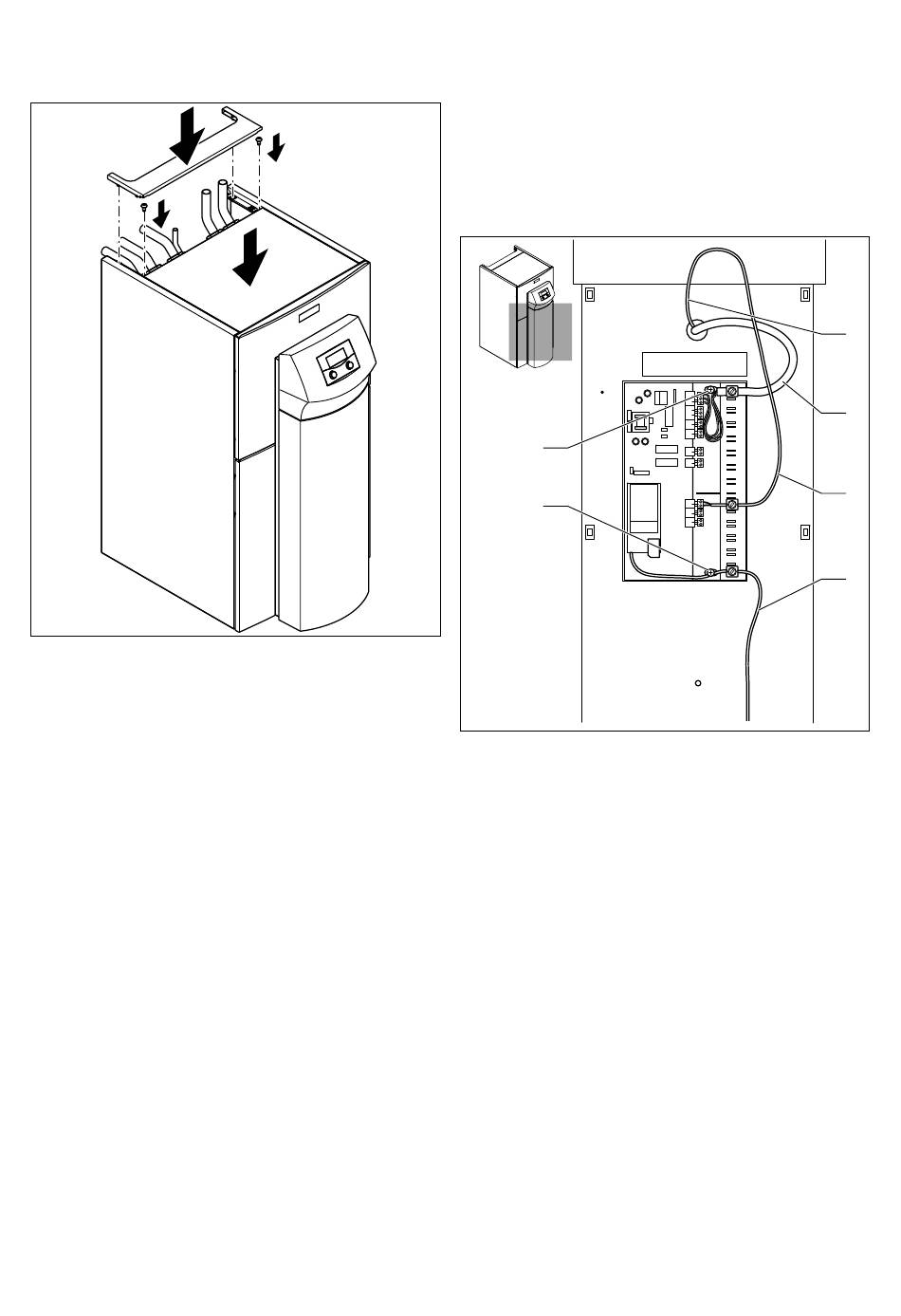

Afb. 7.26 Bovenste manteldelen monteren
> Plaats de bovenste voorste mantel op de warmte-
pomp en bevestig deze met twee schroeven.
> Druk de bovenste achterste mantel in de buistoevoer
in de cliphouder.
68
2.
1.
7.11
vrnetDIALOG 840/2 en 860/2 aansluiten
De communicatie-eenheid vrnetDIALOG 840/2 en 860/2
(toebehoren) wordt aan de montageplaat onder de
bedieningsconsole bevestigd en aan de regelaarprint-
plaat aangesloten.
6
5
Afb. 7.27 vrnetDIALOG installeren
> Verwijder de afdekking van de behuizing van de
vrnetDIALOG door de scharnierelementen uit de
klemmen aan de behuizing te trekken.
> Bevestig de behuizing van de vrnetDIALOG aan de
montageplaat van de bedieningsconsole, gebruik hier-
voor de plaatschroeven (5) en (6) uit het bijgesloten
pak. Voor de bevestiging zie ook de montagehandlei-
ding vrnetDIALOG.
> Sluit de 230 V voedingskabel (2) aan vrnetDIALOG
aan (driepolige ProE-stekker).
> Sluit de eBUS-kabel (1) van de bedieningsconsole aan
de adapterkabel voor vrnetDIALOG (3) uit het bijge-
sloten pak aan.
> Steek de stekker van de ene kabel van de Y-kabel in
de eBUS-bus van de bedieningsconsole en de stekker
van de andere kabel in de eBUS-bus van de vrnetDIA-
LOG.
i
Andere eventueel aan de vrnetDIALOG reeds
voorhanden eBUS-kabels zijn niet vereist en
kunnen verwijderd worden.
Installatiehandleiding geoTHERM 0020106300_02
1
2
3
4
