7 Elektrische installatie
7.10
Mantel en bedieningsconsole van de
binneneenheid monteren
1

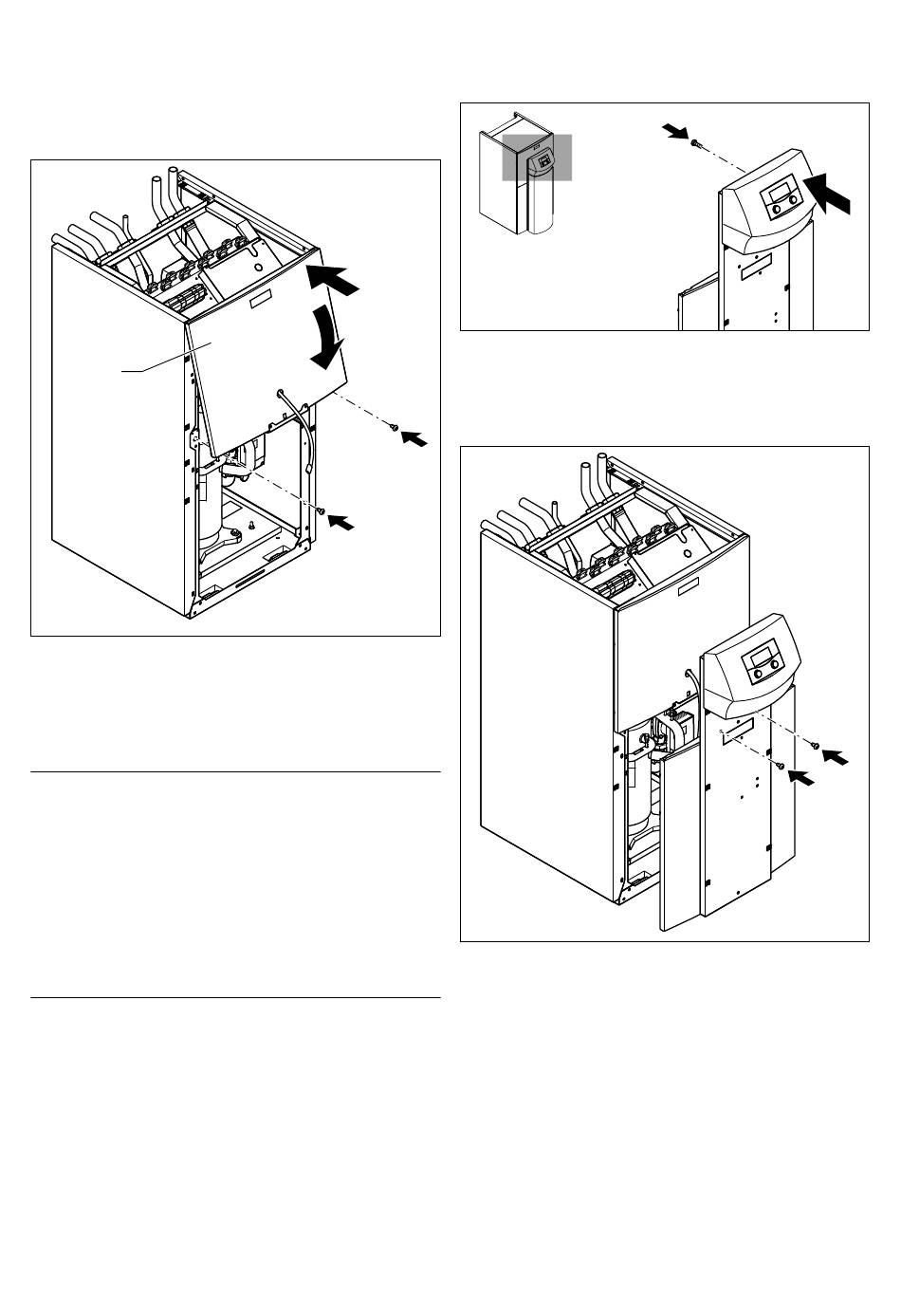

Afb. 7.21 Bovenste deel van de frontmantel monteren
> Leid de eBUS-kabel voor de bedieningsconsole en bij
het gebruik van het toebehoren vrnetDIALOG de
230 V spanningsvoedingskabel door de opening in het
bovenste deel van de frontmantel (1).
b
Opgelet!
Kortsluitgevaar door vrije voedingskabel!
Als het toebehoren vrnetDIALOG niet gebruikt
of niet via de warmtepomp van spanning
voorzien wordt, kan de vrije aansluitstekker
-vrnetDIALOG (230 V spanningsvoeding)
eventueel kortsluitingen binnen de warmte-
pomp veroorzaken.
> Laat de aansluitkabel vrnetDIALOG (230 V
spanningsvoeding) in de bevestiging binnen
de warmtepomp.
> Hang het bovenste deel van de frontmantel in het
frame en druk het in de cliphouder.
> Bevestig het bovenste deel van de frontmantel met
twee schroeven.
66
1.
2.
Afb. 7.22 Bedieningsconsole monteren
> Druk de bedieningsconsole in de cliphouder van de
montageplaat, schroef dan de bedieningsconsole van
achteren vast.
3.
3.
Afb. 7.23 Onderste deel van de frontmantel monteren
> Plaats het onderste deel van de frontmantel op het
frame van de warmtepomp.
> Leid de eBUS-kabel voor de bedieningsconsole en bij
het gebruik van het toebehoren vrnetDIALOG de
230 V spanningsvoedingskabel door de opening in de
montageplaat van de bedieningsconsole.
> Druk dan de mantel in de cliphouder van de zijde-
lingse mantels.
> Schroef de montageplaat van de bedieningsconsole,
zoals met de beide schroeven aan het bovendeel van
de frontmantel vast.
Installatiehandleiding geoTHERM 0020106300_02
