7 Elektrische installatie
Het Vaillant-systeem is zo opgebouwd, dat u de eBUS
van component naar component kunt leiden. Het verwis-
selen van de kabels leidt hierbij niet tot hinder in de
communicatie.
Alle aansluitstekkers zijn zo ontworpen dat ze minstens
2
2 x 0,75 mm
per aansluitklem kunt bedraden.
Als eBUS-kabel wordt daarom het gebruik van kabels
met een doorsnede van 2 x 0,75 mm
Busadres instellen
Om te zorgen voor een correcte communicatie tussen
alle componenten, is het noodzakelijk dat de afstandsbe-
diening een adressering krijgt die bij het te regelen CV-
circuit past.
> Stel aan het eerste afstandsbedieningstoestel VR 90
voor het CV-circuit 2 (in de warmtepomp geoTHERM
geïntegreerd) het busadres op „2" in.
> Stel voor bijkomende afstandsbedieningstoestellen
daarvan afwijkende, verschillende busadressen in, die
met het nummer van het CV-circuit overeenkomen,
bijv. busadres 5 voor CV-circuit 5 (de adressen 0, 1 en
3 zijn intern toegekend en staan niet ter beschikking).
Neem goed nota van de montagehandleiding van de
VR 90.
7.8.2
VR 60 installeren
Met de mengmodule VR 60 kunt u de regeling van de
CV-installatie met twee mengcircuits uitbreiden. U kunt
maximaal zes mengmodules aansluiten.
Op de mengmodule stelt u m.b.v. draaischakelaars een
uniek busadres in. De instelling van de cv-programma's
en van alle vereiste parameters voert u via de bedie-
ningsconsole uit. Alle voor het CV-circuit specifieke aan-
sluitingen (voelers, pompen) geschieden direct op de
mengmodule via ProE-stekkers.
Voor de montage van de mengermodule VR 60 zie de
bijgeleverde ¬ montagehandleiding.
Net als de afstandsbedieningen VR 90 communiceren
ook de mengmodules VR 60 via de eBus met de CV-
thermostaat.
> Neem bij de installatie de werkwijze zoals bij de aan-
sluiting van afstandsbedieningstoestellen
(¬ hoofdst. 7.8.1) in acht.
64
2
aanbevolen.

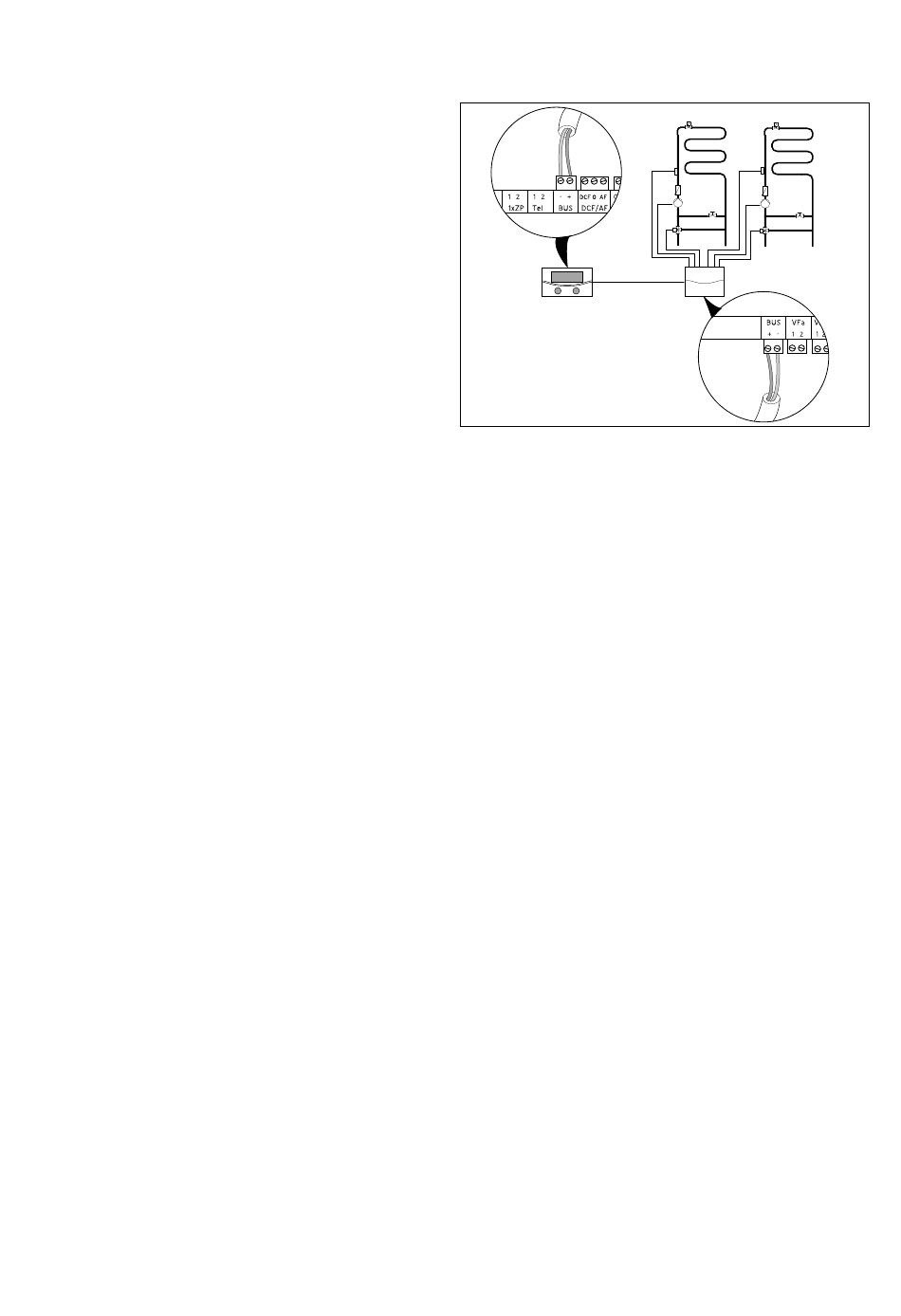

Afb. 7.18 Bijkomende mengercircuits met VR 60 installeren
> De systeemopbouw vindt u op de afbeelding boven
7.9
U kunt een voorhanden, externe CV-ketel als hulpverwar-
ming inzetten.
CV-ketels met Vaillant eBUS-interface kunt u via het toe-
behoren VR 32 met de eBUS van de binneneenheid ver-
binden (¬ Installatiehandleiding VR 32).
CV-ketels zonder eBUS-interface worden via het contact
van de interne elektrische hulpverwarming (¬ afb. 7.14,
pos. 1) via een scheidingsrelais (toebehoren) aangeslo-
ten.
De elektrische hulpverwarming moet voor de aansluiting
van deze CV-ketels buiten bedrijf gesteld worden.
eBUS
terug. Neem de montagehandleiding van de menger-
module in acht.
Externe CV-ketel aansluiten
Installatiehandleiding geoTHERM 0020106300_02
