4.5.2 Leveringsomvang buiteneenheid
De buiteneenheid wordt op een pallet in vijf verpakkings-
eenheden geleverd.
> Controleer de leveringsomvang van de buiteneenheid
op volledigheid (¬ tab. 4.3).
i
De leveringsomvang van de warmtepompsy-
stemen VWL 61/3 S, VWL 81/3 S en
VWL 101/3 S omvat een buiteneenheid.
De leveringsomvang van de warmtepompsy-
stemen VWL 141/3 S en VWL 171/3 S omvat
twee buiteneenheden.
8
7
3
2
6

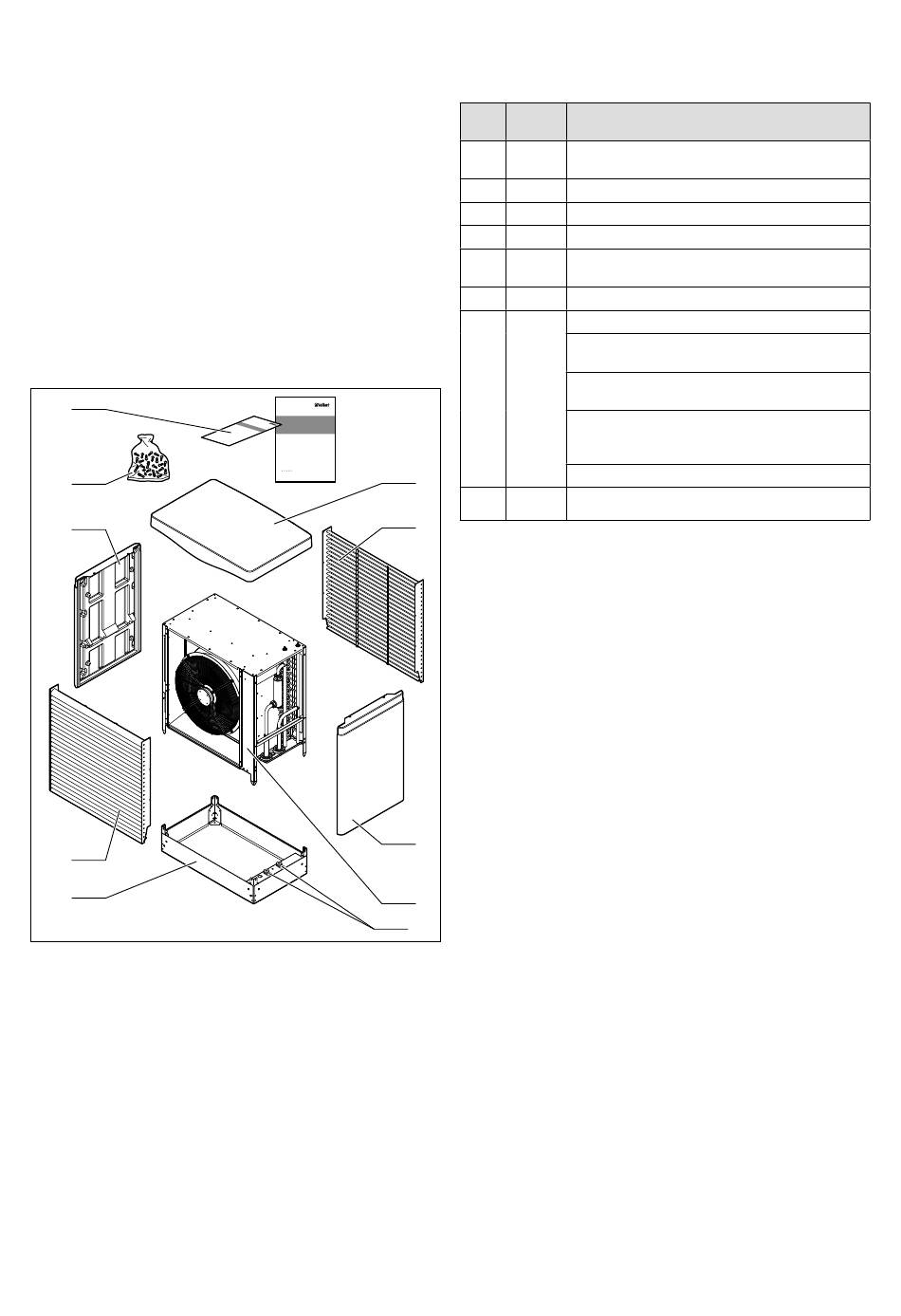

Afb. 4.14 Leveringsomvang van een buiteneenheid
Installatiehandleiding geoTHERM 0020106300_02
Pos.
Aantal
Benaming
1
1
Deksel incl. bijgesloten zakje met bevestigings-
plaatjes voor deksel
2
2
Lamellenrooster
3
2
Zijdelen
4
1
Buiteneenheid
5
2
Verbindingsadapter Rp 1 1/4" op G 1 1/2", af
fabriek gemonteerd
6
1
Montagesokkel
7
1
Montagemateriaal:
8
4
4
2
1
8
1
Montagehandleiding
2
Tab. 4.3 Leveringsomvang van een buiteneenheid
3
4
5
Montage 4
Platkopschroeven M8 voor de montage van
de lamellenroosters
Platkopschroeven M8 voor de montage van
de zijdelen
Platkopschroeven M8 voor de montage van
het warmtewisselaarframe aan de monta-
gesokkel
O-ring voor verbindingsadapter
23
