5 Hydraulische installatie
> Monteer de brijnleidingen tussen buiteneenheid en
binneneenheid binnen het gebouw met alle bijbeho-
rende componenten volgens de geldende technische
richtlijnen.
5.10
Brijnexpansievat in het brijncircuit monteren
b
Opgelet!
Gevaar voor beschadiging door lekkend
brijn!
Als de onderste schroefverbinding aan het
brijnexpansievat (2) met teflonband of derge-
lijk afgedicht wordt, kan het tot lekken in het
brijncircuit komen.
> Dicht deze schroefverbinding met hennep
af.
3

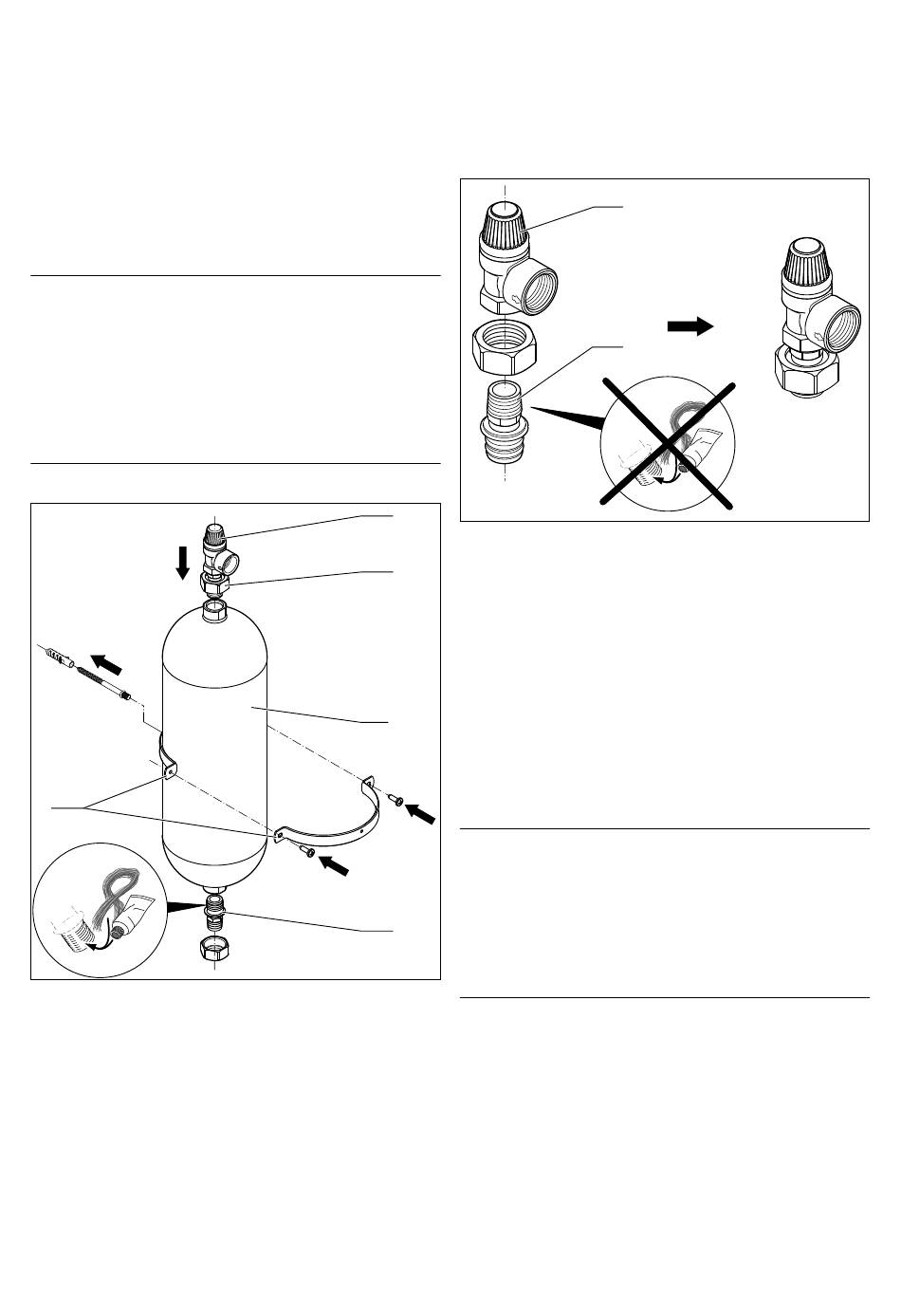

Afb. 5.8 Brijnexpansievat monteren
i
Het brijnexpansievat uit de levering heeft een
volume van ca. 6 liter en is hiermee voor
brijncircuits tot max. 500 liter voldoende.
> Monteer de houder (3) van het brijnexpansievat met
de plug en de schroef aan de muur.
> Draai de voorgemonteerde aansluitstukken (1 en 2)
uit het brijnexpansievat (57) uit.
> Doe hennep rond de buitenschroefdraad van het aan-
sluitstuk (2).
40
> Installeer het brijnexpansievat (57) met het onderste
aansluitstuk (2) in de leiding van de warmtebron naar
de warmtepomp.
42a
Afb. 5.9 Veiligheidsventiel monteren
> Dicht de buitenschroefdraad van het bovenste aan-
1
sluitstuk (1) met een afdichtmassa af die droog
afdicht, bijv. teflonband.
> Monteer het bovenste aansluitstuk aan het 3 bar vei-
ligheidsventiel (42a), dat bij de warmtepomp geleverd
is.
> Monteer het bovenste aansluitstuk met veiligheids-
ventiel aan het brijnexpansievat (¬ afb. 5.8, pos. 57).
57
> Bevestig het brijnexpansievat met behulp van de hou-
der.
> Sluit een slang/een leiding op het veiligheidsventiel
aan. Laat de slang open in het brijnexpansievat eindi-
gen.
b
Opgelet!
Gevaar voor slechte werking!
De werking van het veiligheidsventiel is niet
gegarandeerd als het brijnexpansievat lucht-
dicht afgesloten is.
2
> Installeer het brijnexpansievat (¬ afb. 5.7,
pos. 65) drukloos aan het veiligheidsven-
tiel (42a).
42a
1
