Een speciale oplossing met externe buitenvoeler
VRC 693 is vereist als bijv. alleen radio-ontvangst op een
zonnige installatieplaats voorhanden is
wijzing en installatiehandleiding VRC 693)
7.7.3
Absoluut noodzakelijk toebehoren installeren
Hydraulisch schema 1 en 3
Bij hydraulisch schema 1 en 3 moeten als dwingend
noodzakelijk, niet bijgeleverd toebehoren bijkomend aan-
gesloten worden:
– Een externe (tweede) CV-pomp
– Een maximaalthermostaat (door de klant)
> Monteer een externe CV-pomp.
> Sluit de externe CV-pomp aan klem HK2-P aan
(¬ afb. 7.14, pos. 5).
> Monteer een maximaalthermostaat (¬ afb. 5.1 en 5.3,
pos. 19).
> Sluit de maximaalthermostaat aan klem L3 aan (¬
afb. 7.11, pos. 2).
Hydraulisch schema 2 en 4
Bij hydraulisch schema 2 en 4 moeten als dwingend
noodzakelijk, niet bijgeleverd toebehoren bijkomend aan-
gesloten worden:
– Een externe (tweede) CV-pomp
– Een maximaalthermostaat (door de klant)
– Een extern, motorgestuurd mengventiel
> Monteer een externe CV-pomp.
> Sluit de externe CV-pomp aan klem HK2-P aan
(¬ afb. 7.14, pos. 5).
> Monteer een maximaalthermostaat (¬ afb. 5.2 en
5.4, pos. 19).
> Sluit de maximaalthermostaat aan, zoals in het hydrauli-
sche schema (¬ afb. 5.2 resp. 5.4) aangegeven.
> Monteer een extern, motorgestuurd omschakelventiel.
> Sluit het externe, motorgestuurde mengventiel aan,
zoals in ¬ hoofdst. 7.5.5 beschreven.
Zie ook voorbeelden hydraulisch schema ¬ afb. 5.1
tot 5.4.
7.8
Optioneel toebehoren installeren
e
Gevaar!
Gevaar voor elektrische schok!
> Schakel de stroomvoorziening uit voor u
bijkomende toestellen via de eBUS aan een
regelaarprintplaat aansluit.
> Controleer de spanningvrijheid.
De volgende toebehoren kunt u aansluiten:
Installatiehandleiding geoTHERM 0020106300_02
– Tot zes mengermodules VR 60 voor de uitbreiding
van de CV-installatie om twaalf CV-circuits (af fabriek
¬
(
gebruiksaan-
als mengercircuits vooringesteld).
.
– Tot zes afstandsbedieningstoestellen VR 90 voor de
regeling van de eerste zes CV-circuits.
– vrnetDIALOG 840/2 resp. 860/2
– Aansluiting telkens aan eBUS-klem (¬ afb. 7.14,
pos. 11), parallel geschakeld.
7.8.1
Als u meerdere CV-circuits installeert, kunt u voor de
eerste zes telkens een eigen afstandsbedieningstoestel
VR 90 aansluiten. Het maakt de instelling van de modus
en de gewenste kamertemperatuur mogelijk en houdt
eventueel rekening met de kamertemperatuur met
behulp van de ingebouwde kamertemperatuurvoeler.
Hiervoor moet in de regelaar van de warmtepomp
(¬ tab. 9.6, menu C5) of in de VR 90 „Binnencompen-
satie" ingesteld worden.
U kunt telkens de parameters voor het bijbehorende CV-
circuit (tijdprogramma, stooklijn etc.) instellen en bijzon-
dere functies (party etc.) selecteren.
Daarnaast kunnen gegevens over het CV-circuit worden
opgevraagd en kunnen onderhouds- of storingsmeldin-
gen worden weergegeven.
Voor de montage van het afstandsbedieningstoestel
VR 90 zie de bijgeleverde ¬ montagehandleiding.
De afstandsbedieningen VR 90 communiceren via de
eBus met de CV-thermostaat. U kunt deze op een wille-
keurige interface in het systeem aansluiten. U moet er
alleen voor zorgen dat de businterfaces verbonden zijn
met de thermostaat van de warmtepomp.

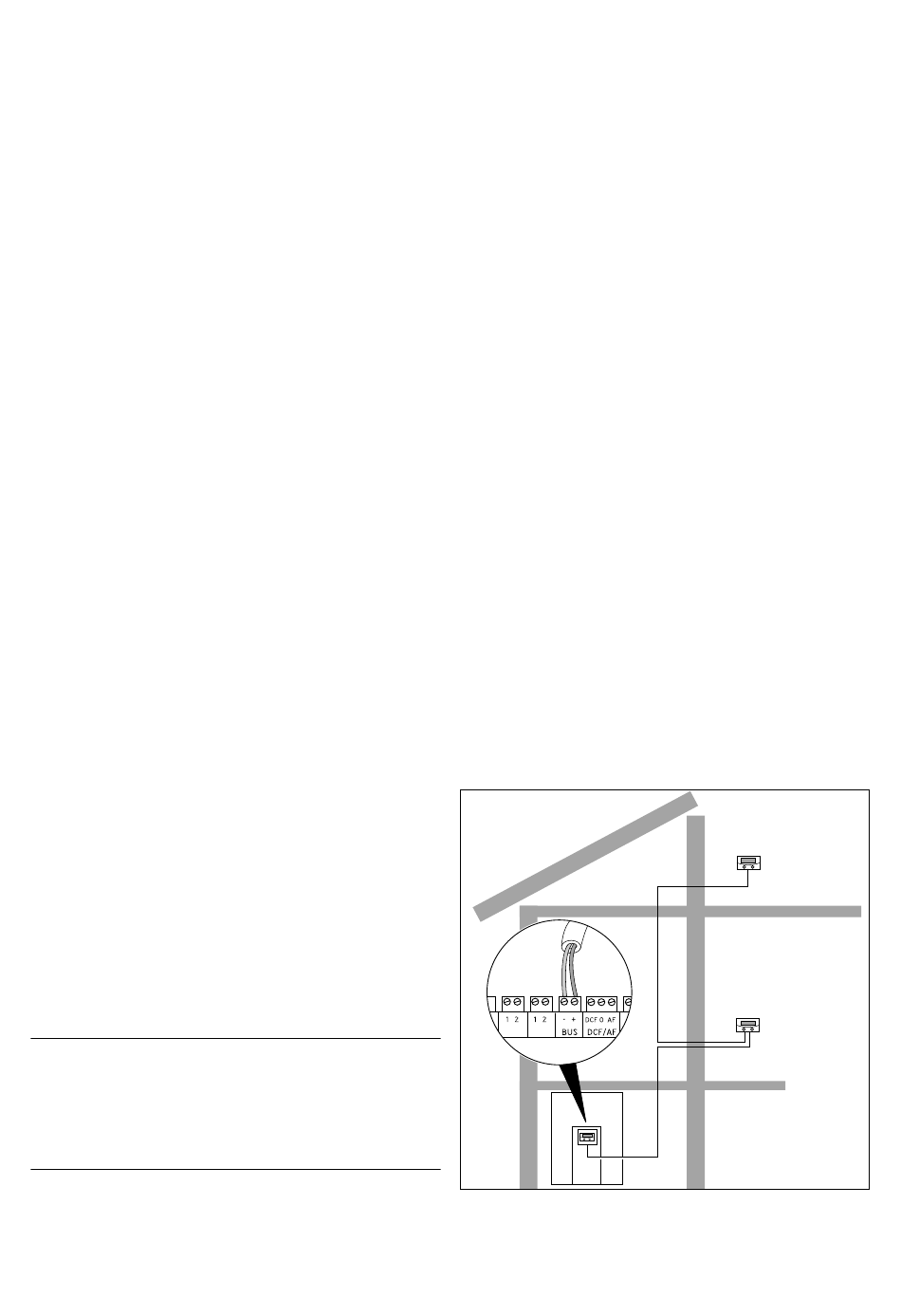

Afb. 7.17 Afstandsbedieningstoestellen installeren
Elektrische installatie 7
VR 90 installeren
eBUS
63
