7 Elektrische installatie
Weergave
Betekenis
Continu licht
OK
1 x knipperen
Ventilatorfout
2 x knipperen
Fout T9 (inkomende lucht)
3 x knipperen
Fout T10 (brijn warm)
Veiligheidstemperatuurbegrenzer heeft aange-
4 x knipperen
sproken
Zekering F1 is defect.
Geen eBUS-verbinding met de regelaarprintplaat
5 x knipperen
van de binneneenheid
Tab. 7.1 Betekenis van de signalen van de bedrijfs-LED van de
buiteneenheid
De knipperperiode bedraagt ca. 3 - 4 sec.
7.3
Buiteneenheid aan stroomvoorziening
aansluiten
> Sluit voor de stroomvoorziening de buiteneenhe(i)
d(en) via de klem (¬ afb. 7.4, pos. 5) aan telkens een
driefasig 400 V draaistroomnet met een nulleider en
een aarddraad aan.
> Als de plaatselijke netexploitant voorschrijft dat de
warmtepomp via een blokkeersignaal gestuurd moet
worden, sluit dan de buiteneenheid eveneens via de
stroomteller van de warmtepomp aan, opdat bij een
blokkering door de netexploitant beide toestellen
tegelijk uitgeschakeld worden.
> Ontmantel de voedingskabel naar de stekker (5) maxi-
maal 50 mm. Verwijder de isolatie maximaal 6 mm.
Als de maximale lengtes overschreden worden,
bestaat kortsluitingsgevaar op de printplaat.
> Verbind de eBUS-aansluiting (10) met de eBUS-aan-
sluiting van de binneneenheid. Gebruik een voor de
grondinstallatie geschikte aarddraad met minstens 2 x
2
1,5 mm
doorsnede (¬ afb. 7.5).
> Bij twee buiteneenheden: plaats in de buurt van de
binneneenheid een verdeeldoos en verbind daar de
eBUS-leidingen (¬ afb. 7.6).
> Stel bij twee buiteneenheden de eBUS-adresschake-
laar van de eerste buiteneenheid op 1 en de eBUS-
adresschakelaar van de tweede buiteneenheid op bijv.
10 in.
52
400 V
eBUS

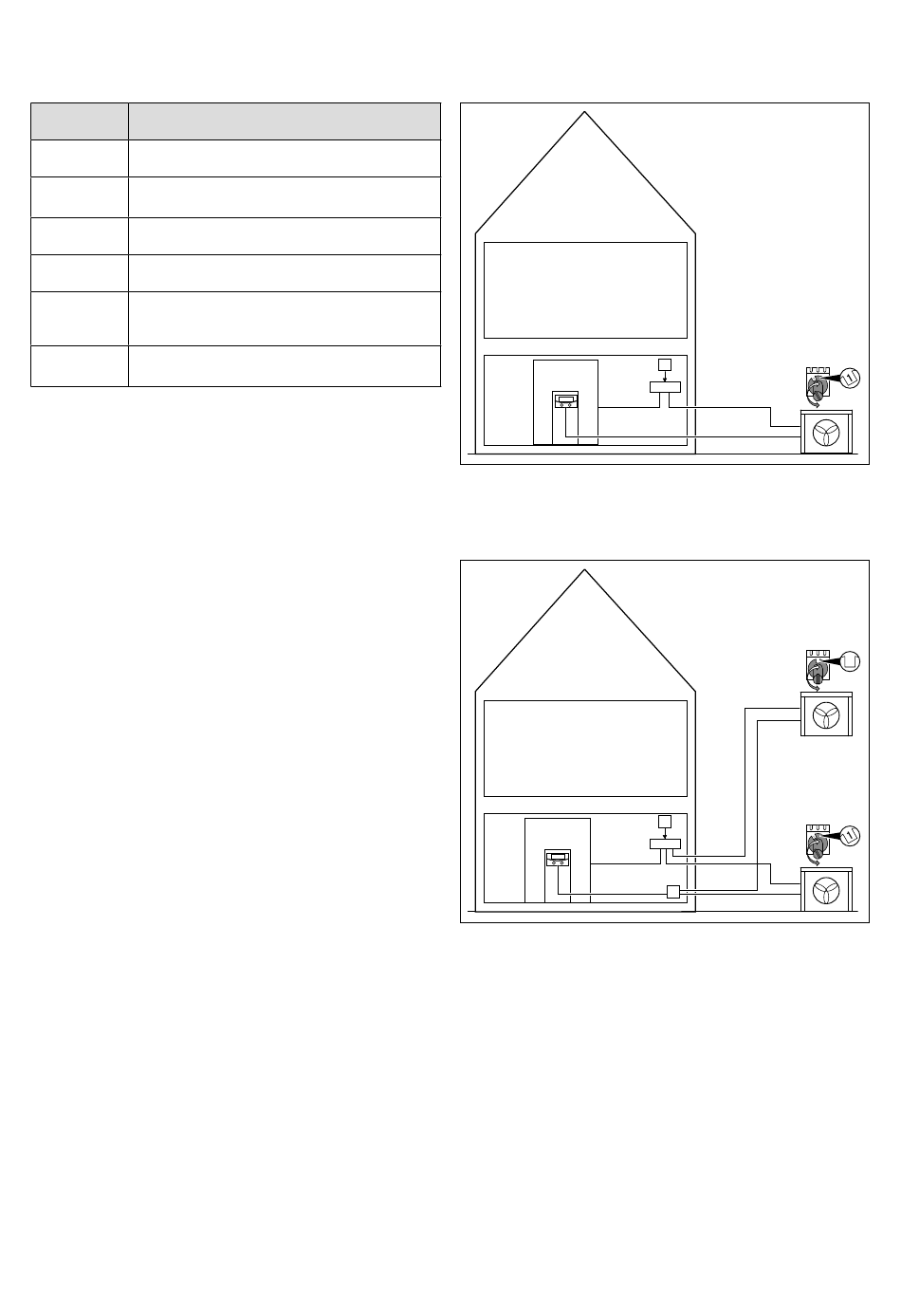

Afb. 7.5 Elektrische bedrading van een buiteneenheid
Legenda
V stroomnet
1
400
400 V
eBUS
Afb. 7.6 Elektrische bedrading van twee buiteneenheden
Legenda
V stroomnet
1
400
2 eBUS-verdelers
Installatiehandleiding geoTHERM 0020106300_02
1
400 V
2
1
400 V
2
2
