132 Programmakenmerken

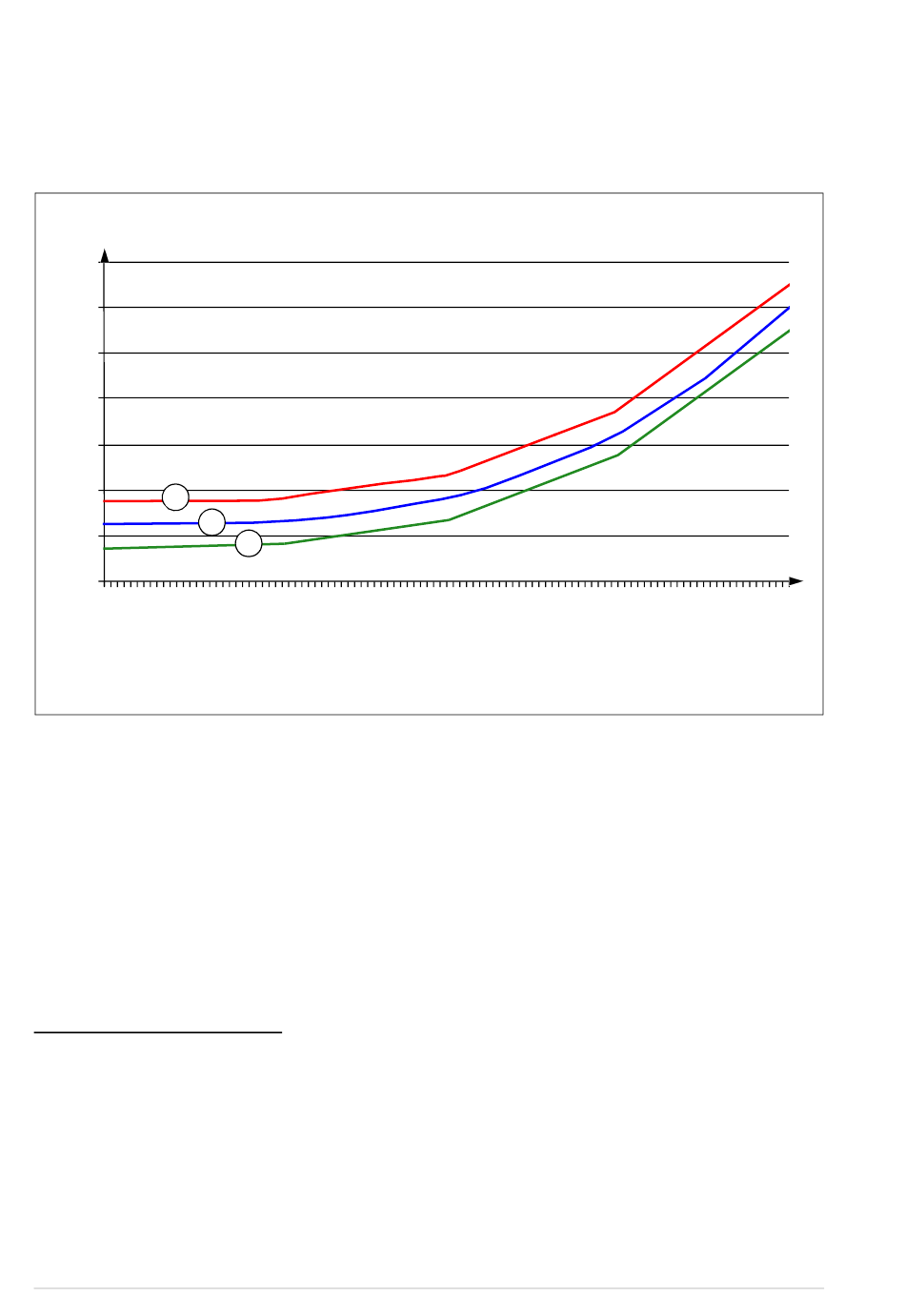

In onderstaand voorbeeld is de gebruikers-belastingcurve geconstrueerd uit het
nominale motorkoppel waarbij een marge van 10% opgeteld en afgetrokken is.
De marge-curves definiëren een werkgebied voor de motor zodat uitwijkingen
buiten het werkgebied kunnen worden bewaakt, getimed en gedetecteerd.
Motorkoppel / Nominaal koppel
1,2
1,0
0,8
0,6
0,4
0,2
1
0,0
-0,2
0
1 = Overbelastingscurve (vijf punten)
2 = Nominale proces belastingscurve
3 = Onderbelastingscurve (vijf punten)
Er kan ingesteld worden dat er een overbelastings-waarschuwing en/of fout gegeven
wordt als het gemonitoorde signaal continu boven de overbelastingscurve blijft
gedurende een gedefinieerde tijd. Er kan ingesteld worden dat er een onderbelastings-
waarschuwing en/of fout gegeven wordt als het gemonitoorde signaal continu onder
de onderbelastingscurve blijft gedurende een gedefinieerde tijd.
Overbelasting kan bijvoorbeeld gebruikt worden om te monitoren of een zaagblad
een noest raakt of dat belastingprofielen van ventilatoren te hoog worden.
Onderbelasting kan bijvoorbeeld gebruikt worden om te monitoren of een last valt
of dat transportbanden of ventilatorriemen breken.
Instellingen en diagnostiek
Parametergroep:
37 Lastcurve gebruiker
Gebeurtenissen:
A6E6 ULC configuratie
waarschuwing
(pagina 508),
(pagina 508),
8001 ULC onderbelasting fout
fout
page 521).
2
3
10
20
A8BF ULC onderbelastings-waarschuwing
30
(pagina 359).
(pagina 504),
A8BE ULC overbelasting
(pagina 521),
8002 ULC overbelasting
40
Uitgangsfrequentie (Hz)
50
