Besturingsmacro's
Besturingsmacro's zijn voorgedefinieerde parameterinstellingen en I/O-configuraties.
Zie het hoofdstuk
Besturingsmacro's
PID-regeling
Er zijn twee proces PID-regelingen (PID set 1 en PID set 2) ingebouwd in de
omvormer. De regeling kan gebruikt worden om procesvariabelen te regelen,
zoals druk of flow in de leiding of vloeistofniveau in de container.
Bij PID-regeling wordt een procesreferentie (setpoint) in plaats van een
toerentalreferentie op de omvormer aangesloten. Er wordt tevens een actuele
waarde (procesterugkoppeling) naar de omvormer teruggezonden. De PID-regeling
past het toerental van de omvormer aan om de gemeten procesvariabele (werkelijke
waarde) op het gewenste niveau (setpoint) te houden. Dit betekent dat de gebruiker
geen frequentie/toerental/koppel referentie hoeft in te stellen voor de omvormer,
maar de omvormer past zijn werking aan volgens de PID.

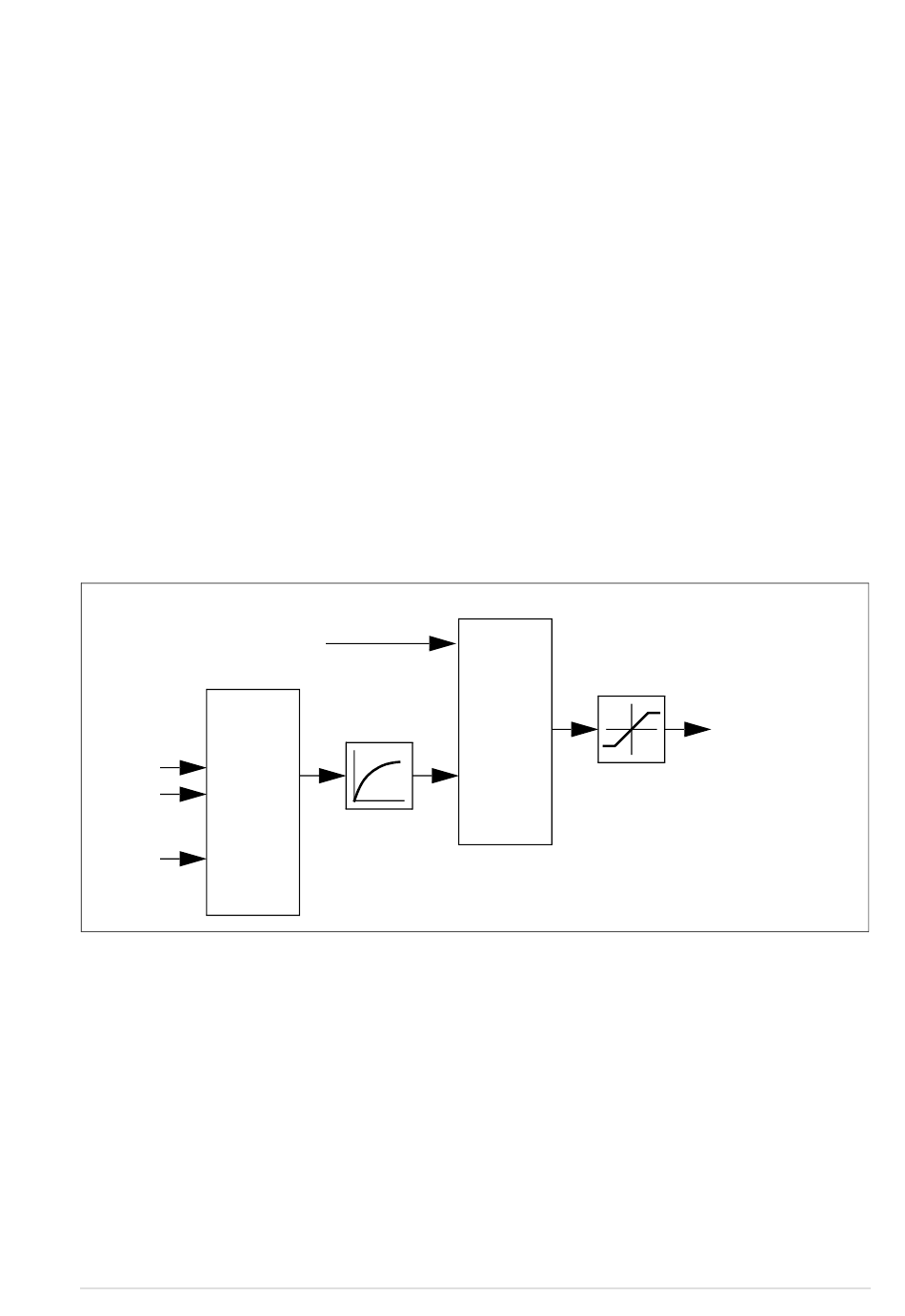

Het onderstaande vereenvoudigde blokschema geeft een illustratie van de PID-
regeling. Voor gedetailleerdere blokschema's, zie pagina's
Setpoint
AI1
Werkelijke
AI2
waarden
• • •
proces
FBA
Het omvormer bevat twee complete sets van proces PID-regeling instellingen
waartussen gewisseld kan worden wanneer nodig; zie parameter
selectie.
Opmerking: Proces PID-regeling is alleen beschikbaar in externe besturing;
zie de sectie
Lokale besturing t.o.v. externe besturing
(pagina 79).
Proces
Filter
PID
Programmakenmerken 133
583
en 584.
Begrenzing
Toerental, koppel
of frequentierefe-
rentie keten
40.57 PID set1/set2
(pagina 109).
