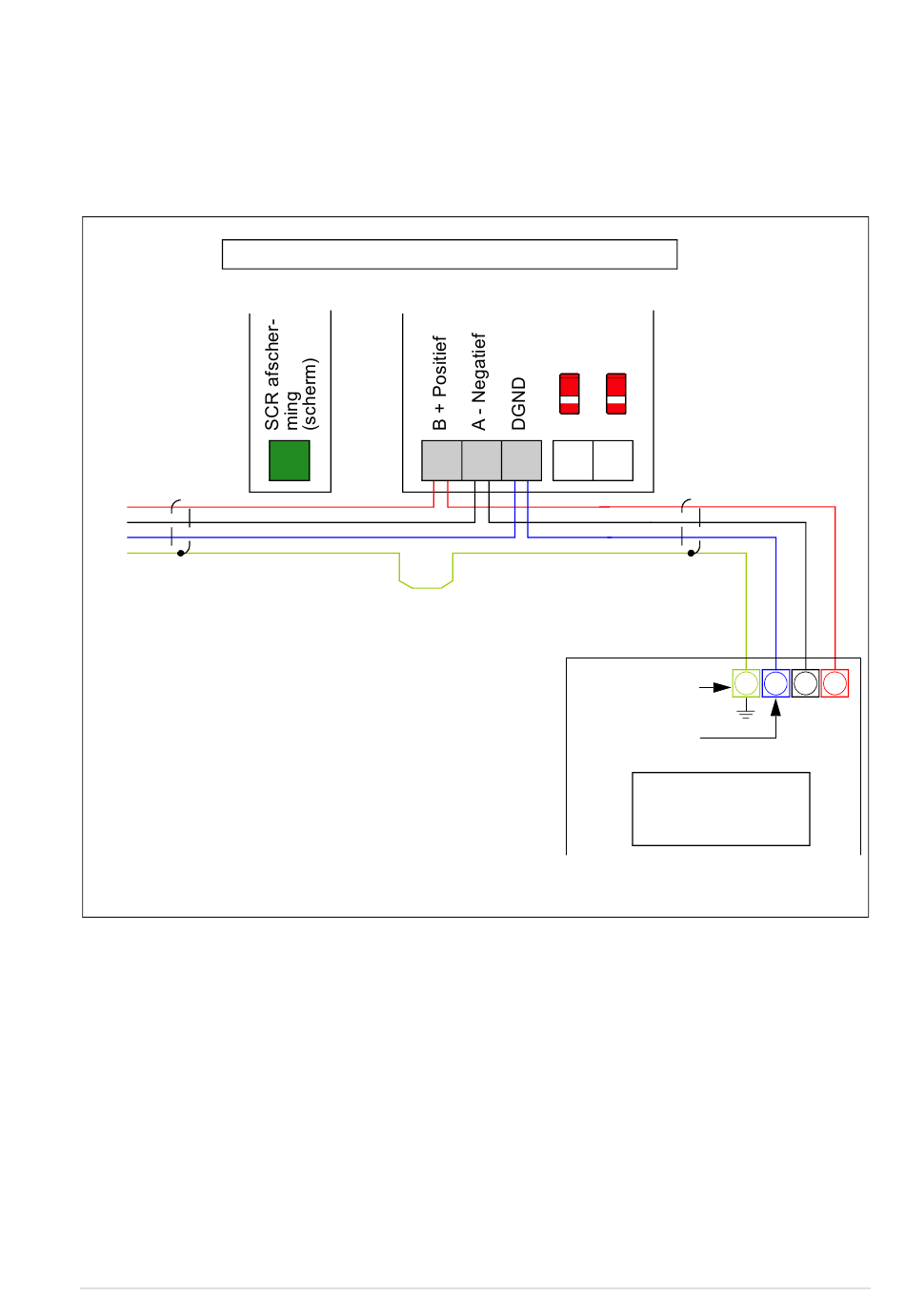

Aansluiting van de omvormer op de veldbus
Sluit het klemmenblok X5 aan op de besturingsunit van de omvormer naar
de veldbus. Het aansluitschema is hieronder te zien.
Gebruik bij voorkeur drie geleiders en een afscherming voor de aansluiting.
Klemmenblok X1
1)
Als het apparaat aan het einde van de veldbus is,
zet dan de afsluitschakelaar (S4) op AAN.
Eén apparaat, bij voorkeur aan het einde van de
veldbus, moet bias aan hebben, dat wil zeggen,
zet schakelaar bias (S5) op AAN.
Als het apparaat niet aan het uiteinde van de
veldbus is, zet dan schakelaars afsluiting (S4) en
bias (S5) op UIT.
2)
Bindt de afschermingsgeleiders samen bij de
omvormer – NIET bij SCR afsluiten.
3)
Sluit de afscherming ALLEEN af bij de "geaarde"
klem in de gebouwautomatisering-regeling.
4)
Sluit DGND-geleider af bij de "Referentie" klem in
de gebouwautomatisering-regeling.
Veldbusbesturing via de interne veldbus interface (EFB) 527
Besturingsunit van de omvormer
Klemmenblok X5 EFB
1
29
1)
AAN
AAN
TERM
BIAS
30 31
S4 S5
2)
Afscherming
3)
Aarde
Referentie
Gebouwautomatise-
-
+
G
R
4)
ring-regeling
