Temperatuur-monitoring met KTY84-sensoren
Er kan één KTY84-sensor aangesloten worden op een analoge ingang en een
analoge uitgang op de besturingsunit.
De analoge uitgang voert een constante excitatiestroom van 2,0 mA door de sensor.
De sensorweerstand neemt toe naarmate de motortemperatuur stijgt, evenals de
spanning op de sensor. De temperatuurmeetfunctie leest de spanning uit via analoge
ingang en zet deze om naar graden Celsius.
De figuur en tabel op pagina
sensorweerstandswaarden zien als functie van de bedrijfstemperatuur van de motor.
Zie de sectie
Isolatie
Zie, voor de bedrading van de sensor, het hoofdstuk Elektrische installatie, AI1 en
AI2 als Pt100, Pt1000, Ni1000, KTY83 en KTY84 sensor-ingangen (X1) in de
Hardwarehandleiding van de omvormer.
Temperatuur-monitoring met KTY83-sensoren
Er kan één KTY83-sensor aangesloten worden op een analoge ingang en een
analoge uitgang op de besturingsunit.
De analoge uitgang voert een constante excitatiestroom van 1,0 mA door de sensor.
De sensorweerstand neemt toe naarmate de motortemperatuur stijgt, evenals de
spanning op de sensor. De temperatuurmeetfunctie leest de spanning uit via analoge
ingang en zet deze om naar graden Celsius.

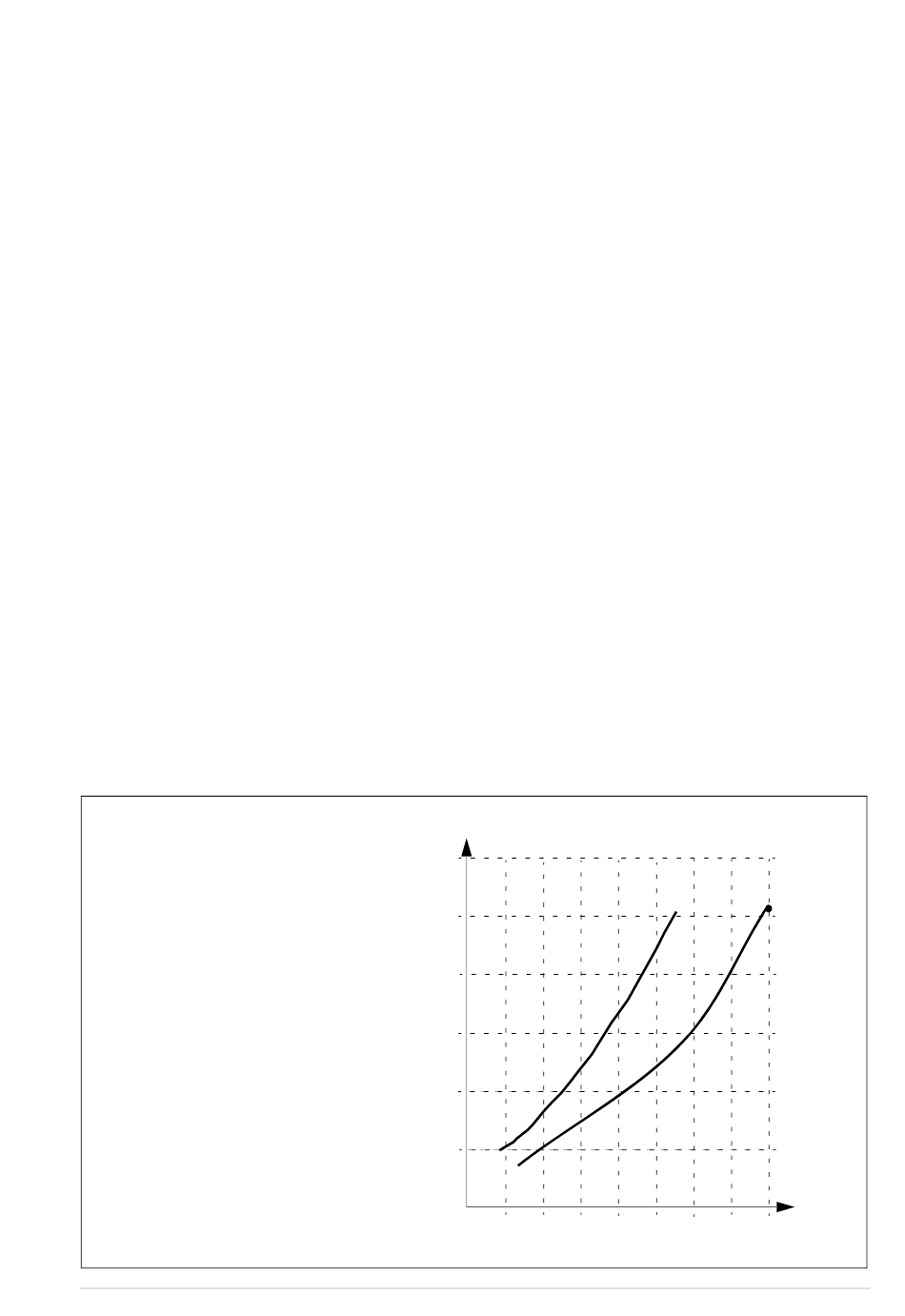

De onderstaande figuur en tabel laten gebruikelijke KTY83-
sensorweerstandswaarden zien als functie van de bedrijfstemperatuur van de motor.
Schaling
KTY84
°C
ohm
90
936
110
1063
130
1197
150
1340
183
laten gebruikelijke KTY84-
op pagina 180.
Ohm
3000
KTY83
ohm
1569
1774
2000
1993
2225
1000
0
-100
Programmakenmerken 183
KTY84
KTY83
0
100
200
o
T (
C)
300
