De weerstand van een PTC-sensor neemt toe wanneer de temperatuur ervan stijgt.
De toenemende weerstand van de sensor vermindert de spanning bij de ingang,
en uiteindelijk schakelt de status ervan van 1 naar 0, hetgeen overtemperatuur aangeeft.
1...3 PTC-sensors kunnen ook in serie aangesloten worden op een analoge ingang
en een analoge uitgang. De analoge uitgang voert een constante excitatiestroom
van 1,6 mA door de sensor. De sensorweerstand neemt toe naarmate de motortem-
peratuur stijgt, evenals de spanning op de sensor. De temperatuurmeting-functie
berekent de weerstand van de sensor en geeft een indicatie als er overtemperatuur
gedetecteerd wordt.
Laat de andere uiteinden van de besturingskabel-afschermingen ontkoppeld.
Voor bedrading van de sensor kunt u de Hardwarehandleiding van de omvormer.
raadplegen.

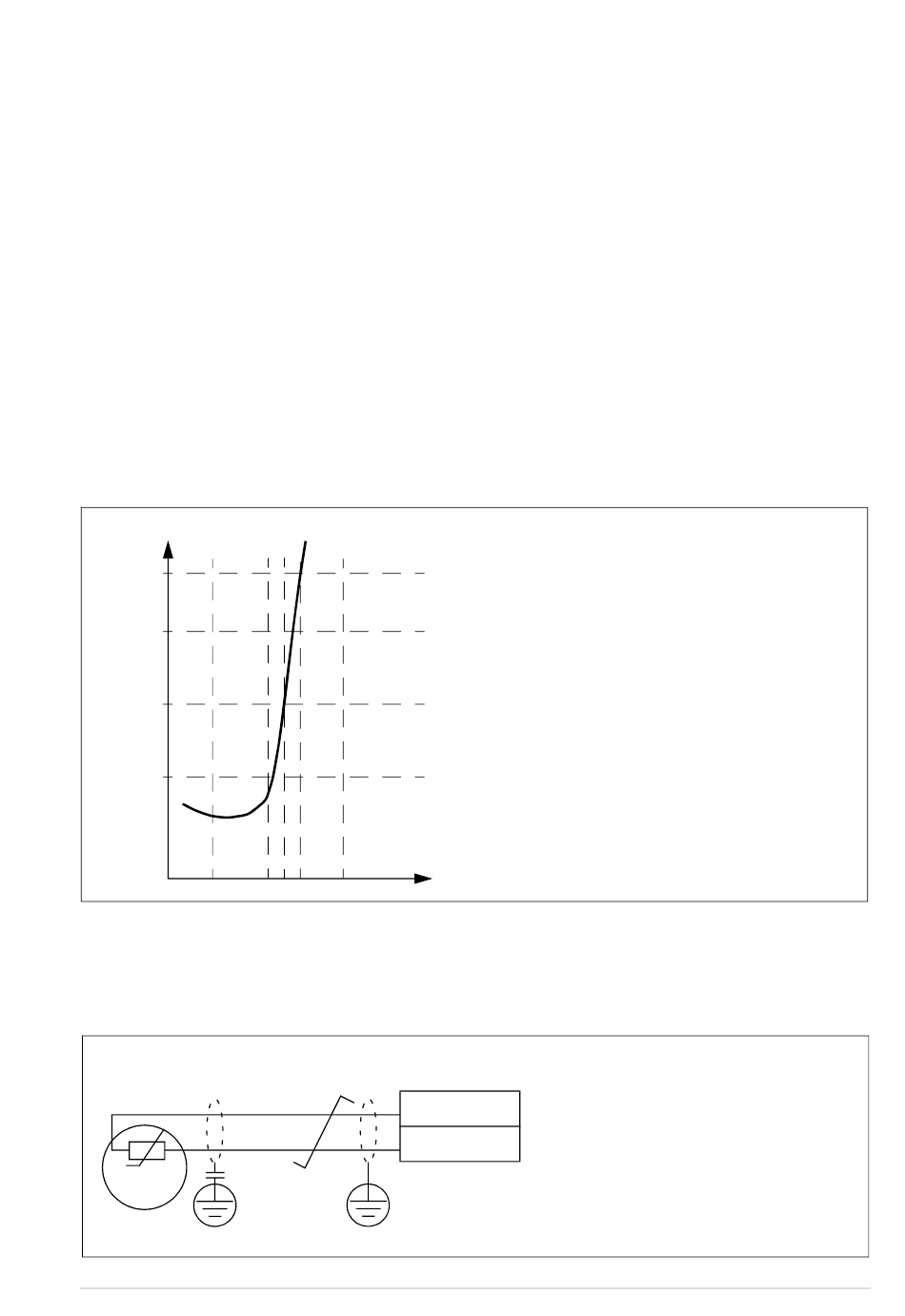

De onderstaande afbeelding laat gebruikelijke PTC-sensorweerstandswaarden
zien als functie van de temperatuur.
Ohm
4000
1330
550
100
Eén geïsoleerde PTC-sensor kan ook rechtstreeks aangesloten worden op digitale
ingang DI6. Aan de motorzijde moet de kabelafscherming worden geaard via een
condensator. Indien dit niet mogelijk is, laat dan de afscherming onaangesloten.
Zie de sectie
Isolatie
T
M
T
op pagina 180.
Besturingsunit
DI6
+24 V DC
Programmakenmerken 181
