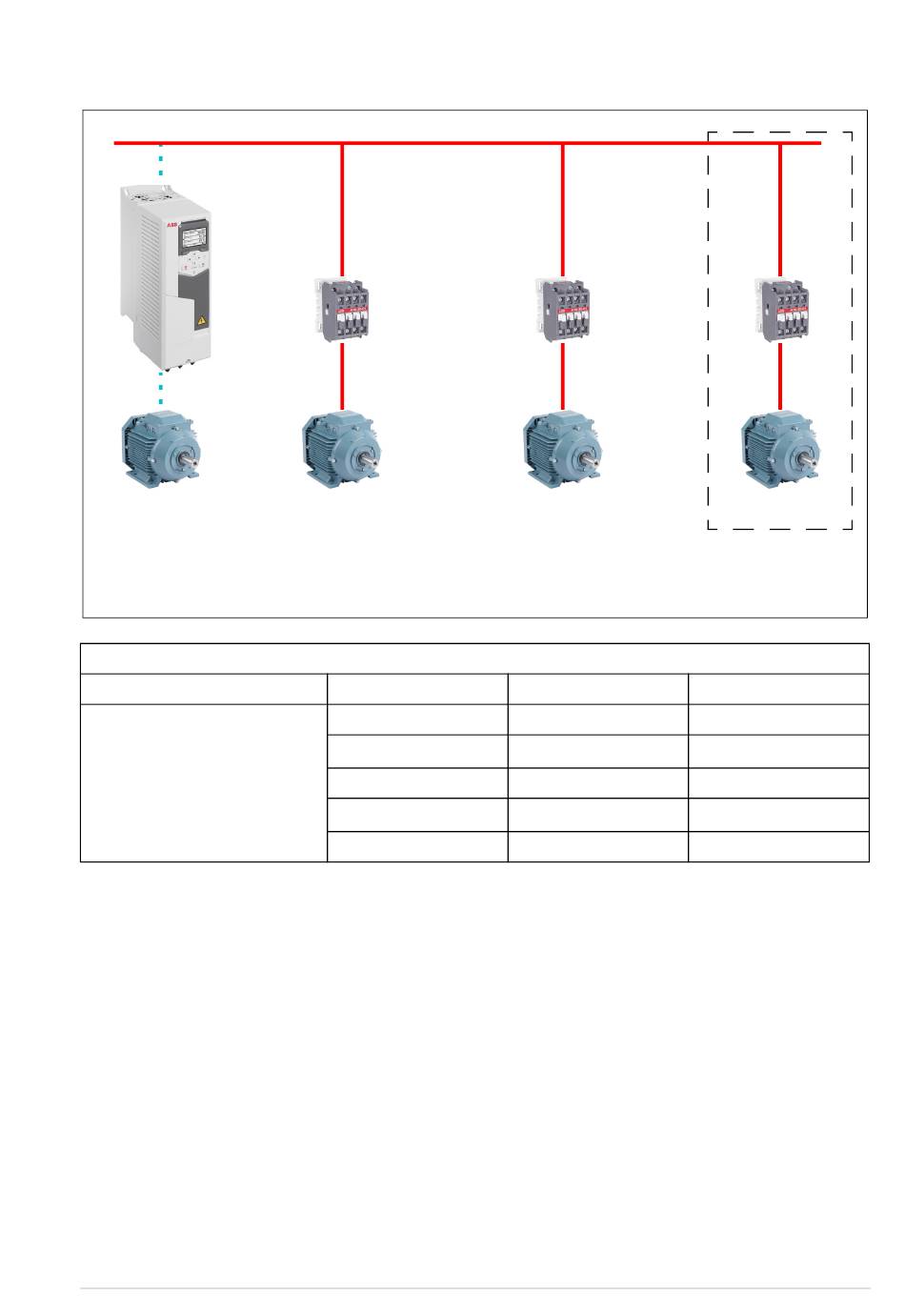

Voorbeeld: Toepassing watervoorziening met drie pompen, constante druk
Hoofdvoeding
VSD motor
Pomp 1 is aangesloten op VSD motor (door omvormer aangestuurde motor).
Pomp 2 is aangesloten op hulpmotor 1.
Pomp 3 is aangesloten op hulpmotor 2.
Verbruik
Laag
↓
Hoog
↓
Laag
VSD
= Aangestuurd door omvormer, afstemming van uitgangstoerental volgens PID-regeling.
DOL
= Direct On Line. Pomp loopt bij vast nominaal toerental van motor.
Off = Off-line. Pomp stopt.
Soft pomp- en ventilator-regeling (SPFC)
De Soft pomp en ventilator regeling (SPFC) logica is een variant van de PFC logica
voor pomp en ventilator afwisseling applicaties waarbij lagere druk-pieken wenselijk
zijn wanneer een nieuwe hulpmotor gestart gaat worden. De SPFC logica is een
gemakkelijke manier om soft-starten van direct on line (hulp)motoren te
implementeren.
Het belangrijkste verschil tussen traditionele PFC en SPFC logica is hoe de SPFC
logica hulpmotoren on-line aansluit. Wanneer aan de criteria voor het starten van een
nieuwe motor voldaan is (zie boven) sluit de SPFC logica de door de omvormer
geregelde motor op het voedingsnetwerk aan in een vliegende start, dat wil zeggen
Hulpmotor 1
Flowverbruik vs. pompstatus
Pomp 1
VSD
VSD
VSD
VSD
VSD
Programmakenmerken 145
Hulpmotor 2
Pomp 2
Uit
DOL
DOL
DOL
Uit
Hulpmotor 3
Pomp 3
Uit
Uit
DOL
Uit
Uit
