Pre-installatie
• Circulatie:
– Stel de pomp in op een geschikt debiet en geschikte drukval voor
wat betreft het toerental om systeemgeluiden te beperken en het
stroomverbruik te optimaliseren.
• Veiligheidsventiel:
– Sluit het ventiel aan volgens de plaatselijke regelgeving.
– Plaats geen afsluiter tussen de cv-ketel en het veiligheidsventiel.
– Gebruik een veiligheidsventiel met voldoende afvoercapaciteit
voor het vermogen van de cv-ketel.
– De aanspreekdruk van het veiligheidsventiel mag niet hoger lig-
gen dan de maximale bedrijfsdruk van de cv-ketel.
• Expansievat:
– Het toestel moet zijn aangesloten op een afgedichte cv-installatie
dat onder druk staat, een bestaande beluchtingsopening moet
worden gesloten.
– Plaats een voor de watercapaciteit, bedrijfstemperatuur en ver-
mogen van het systeem passend gedimensioneerd expansievat.
Zie de installatie-instructies van het expansievat.
– Het bedrijf van het toestel vereist een drukinstallatie van mini-
maal 1 bar.
– Plaats geen afsluiter tussen het toestel en het expansievat.
– Waarborg dat het expansievat correct gedimensioneerd is con-
form NBN EN 12828 - Bijlage D (voordruk p0), teneinde te vol-
doen aan de parameters van de cv-installatie.
Vul en aftapaansluitingen
EN1717 omvat de vereisten van een verwarmingssysteem gevuld en
aangesloten met drinkwater.
▶ Monteer een externe aftapkraan in de retourleiding naar het toestel.
Watersysteem en leidingwerk
• Elk kunststof leidingwerk dat wordt gebruikt bij het cv-systeem moet
een polymere barrière en 1000 mm lengte koperen of stalen buis
hebben welke aansluit op de cv-ketel.
• Kunststof leidingwerk voor vloerverwarming moet correct worden
geregeld met een thermostatische mengkraan dat de temperatuur
van de circuits beperkt tot circa 50 °C met 1000 mm (minimum)
lengte koperen of stalen leiding aangesloten op de cv-ketel.
Primair systeem/aansluitingen/ventielen
• Gebruik geen gegalvaniseerde leidingen of radiatoren.
• Alle systeemaansluitingen, kranen en mengkranen moeten bestand
zijn tegen een druk van 3 bar.
• Radiatorkranen moeten voldoen aan de lokale regelgeving.
• Thermostatische radiatorkranen (TRV's) moeten in alle ruimten wor-
den gemonteerd behalve in badkamers en de ruimte met de kamer-
thermostaat.
• Aftapkranen zijn vereist op de laagste punten van het systeem.
• Ontluchters zijn vereist op alle hoge punten in het systeem.
14

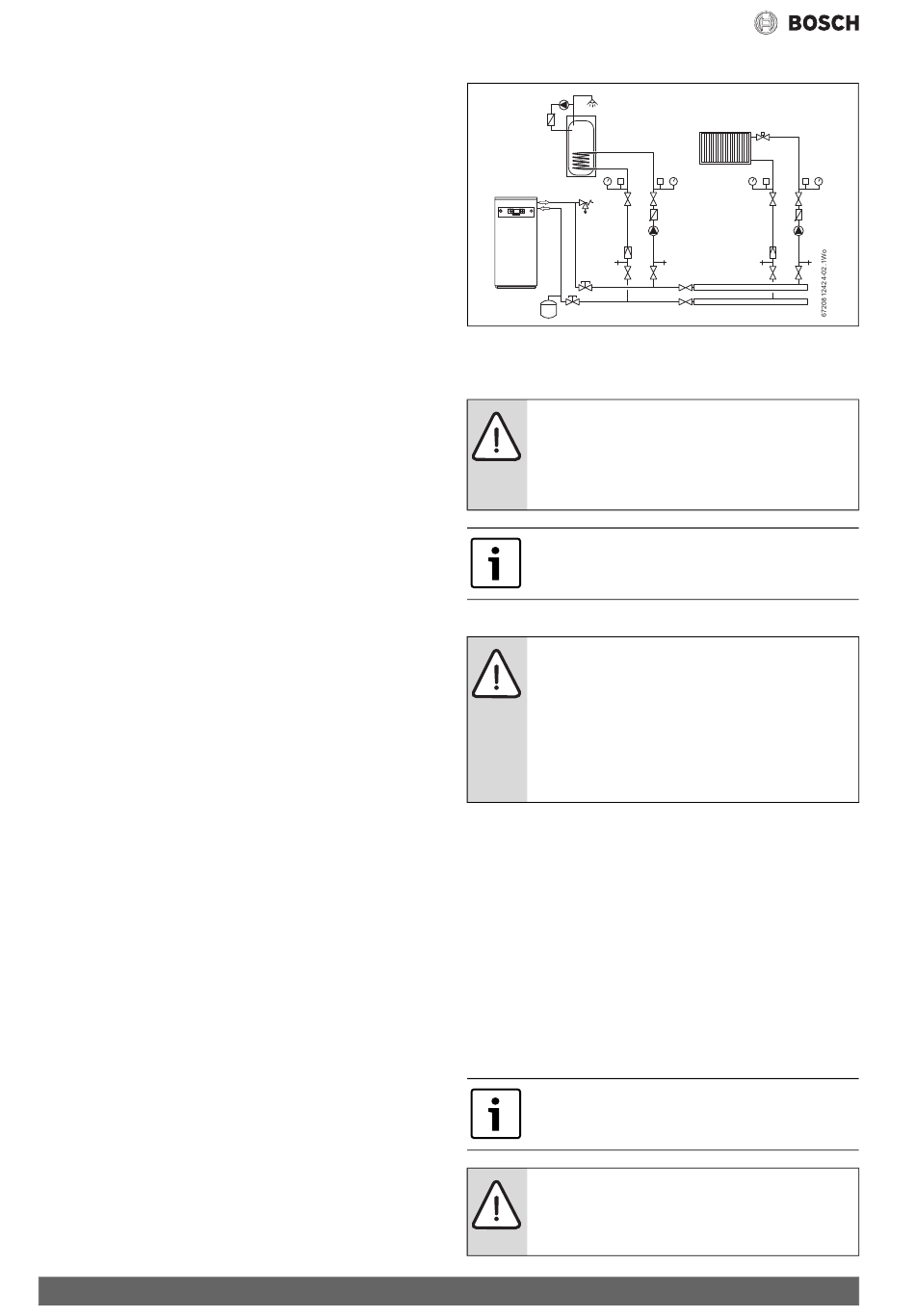

Voorbeeld hydraulisch schema
Afb. 7
Voorbeeldschema van een systeem met warm water en een ra-
diatorcircuit
Vloerverwarmingssystemen
OPMERKING: Voerverwarmingscircuits.
Schade veroorzaakt door te hoge aanvoertemperatuur.
▶ Monteer een menger om de aanvoertemperatuur te
verminderen zodat wordt voldaan aan de voorschrif-
ten van de fabrikant van de vloerverwarming.
De minimale aanvoertemperatuur voor het toestel
is 50 °C.
4.4
Olietoevoer
OPMERKING: Olietoevoerbeveiliging (brandstoffilter):
Vervuiling van de branderpomp en de sproeier beïn-
vloedt de goede werking van het toestel.
▶ Installeer een brandstoffilter van goede kwaliteit op
de tank en een secundair filter (60 μm), om de bran-
derpomp en de sproeier te beschermen.
▶ Doe regelmatig onderhoud aan de brandstoffilter.
Zie de handleiding meegeleverd met het filter.
• Dit toestel is geschikt voor standaard stookolie EL (maximaal zwavel-
gehalte 1000 ppm) en stookolie EL (extra licht) conform EN 590
(maximaal zwavelgehalte 50 ppm).
• Gebruik geen gegalvaniseerde tanks of leidingwerk voor het oliesy-
steem. Gebruik geen gesoldeerde koppelingen in het olietoevoerlei-
dingwerk.
• Installeer de olietoevoerleiding zo recht en horizontaal mogelijk ten-
einde luchtophopingen en onnodig wrijvingsverlies te voorkomen.
• Houd de plaatselijke normen en regelgeving aan voor de olietoevoe-
rinstallatie.
4.5
Olieaansluiting
Een dubbele buis wordt gebruik voor de brandstofaansluiting op de
brander. Uitvoeren van een enkele buisverbinding is mogelijk.
Geadviseerd wordt een oliefilter op te nemen bij de olie-
inlaat voor het toestel.
OPMERKING: Schade aan interne componenten
▶ Boor alleen in de zijplaten waar dit is aangegeven
(boven en achter olietoevoer) bij het monteren van
een filter/ontluchter op de zijplaten.
