Condensatie voor stookolie
Inhoudsopgave
Storing zoeken en diagnose
Sto-
Oor-
Beschrijving
rings-
zaak-
code
code
Geen
213 Temperatuurverschil
code
tussen aanvoer- en
retourleiding over-
schrijdt limiet
Geen
260 Geen temperatuur-
code
stijging na brander-
start
Geen
380 Inlaat warmwater-
code
temperatuur hoger
dan de warmwater-
uitlaattemperatuur.
Tabel 33 Blokkeercodes
10.5
Rookgasthermostaat en luchtdrukschakelaar reset
Dit is een blokkerende storing die moet worden gereset door indrukken
van de resetknop op de thermostaat of op de luchtdrukschakelaar.
Wanneer de rookgastemperatuur hoger is dan het uitschakelpunt of de
rookgasafvoerbuis is gehinderd, zal het toestel vergrendelen met weer-
gave van code E9 210 [1]
▶ Druk op de resetknop van de rookgasthermostaat [3], aan de onder-
zijde van de steunbeugel [2].
-of-
▶ Druk op de resetknop van de luchtdrukschakelaar [4], aan de onder-
zijde van de steunbeugel [2].
1
°C
°F
210
4

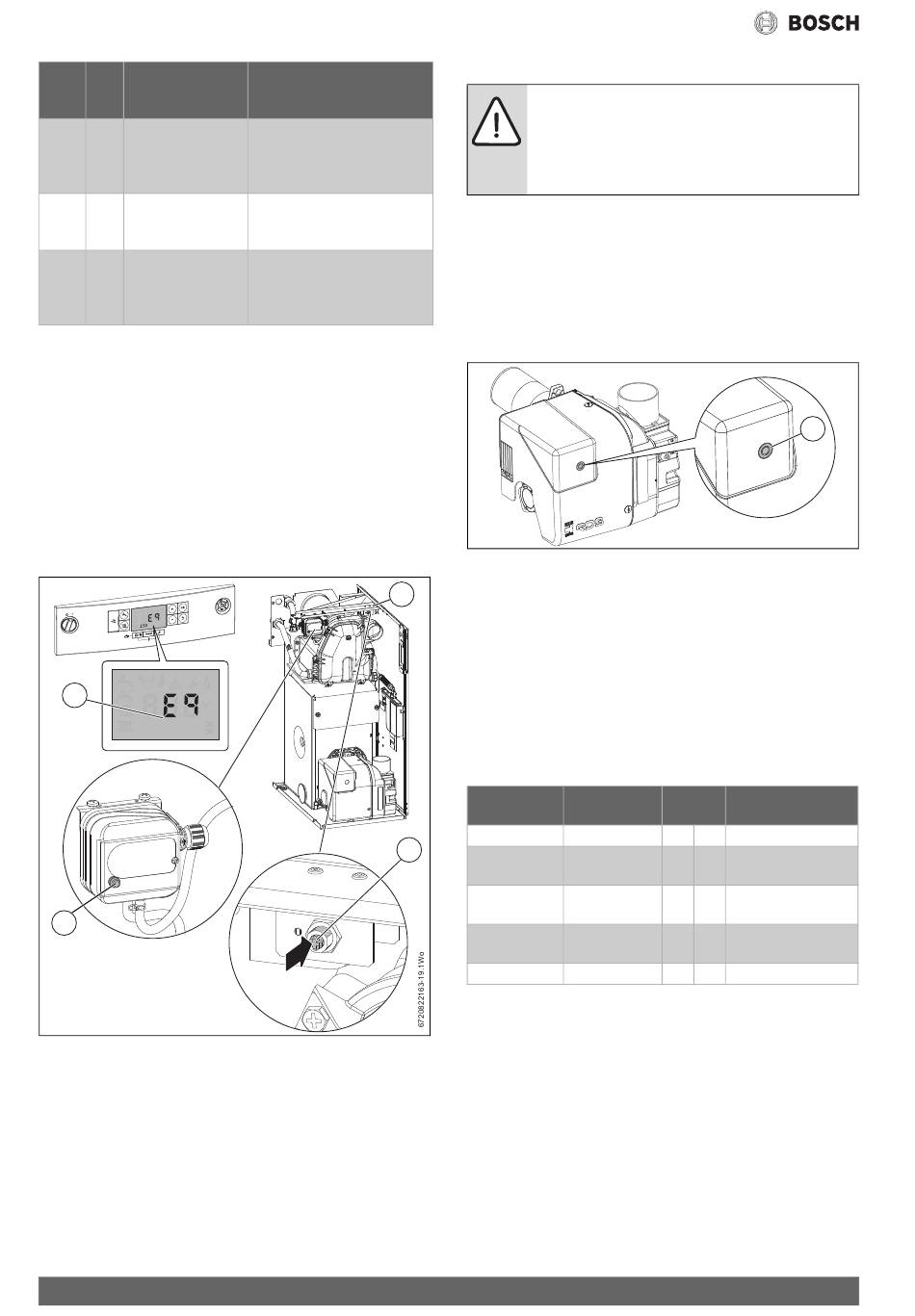

Afb. 95 Resetknop rookgasthermostaat
52
Mogelijke oorzaak
Luchtbel of verminderde wate-
rinhoud.
Sensor losgekoppeld of geen wa-
terinhoud.
De uitgang is geblokkeerd totdat
de inlaattemperatuur daalt tot
onder de uitlaattemperatuur.
2
3
10.6
Brander
OPMERKING: Schade aan toestel of systeem!
Te vaak resetten van de brander.
▶ Reset de brander niet meer dan twee keer na elkaar.
Wanneer de brander voor de derde keer vergrendelt,
neem dan contact op met de dienst na verkoop.
10.6.1 Indicator brandervergrendeling en resetknop
De vergrendelingsindicator en branderresetknop [1] gaan branden
wanneer een branderstoring is geconstateerd. Wanneer de vergrende-
lingsindicator brandt, zal de brander proberen te ontsteken na indruk-
ken van de resetknop. Hierna werkt de brander correct, deze
vergrendeling kan worden gezien als tijdelijke storing. Wanneer echter
de vergrendeling niet wordt opgeven, moet de oorzaak worden bepaald
en worden opgelost.
Afb. 96 Vergrendelingsindicator en branderresetknop
10.6.2 Voorverwarmingsbedrijf
Teneinde een efficiënt starten en bedrijf te realiseren, is de brander uit-
gerust met een elektrische verwarming, die de olie in het sproeiercircuit
opwarmt.
Deze elektrische verwarming wordt ingeschakeld, wanneer de thermos-
taat om warmte vraagt en na een vertraging van ongeveer 2 minuten zal
de motor starten, afhankelijk van de kamertemperatuur.
De elektrische verwarming blijft ingeschakeld gedurende de brander-
werking en gaat uit wanneer de brander uitschakelt.
10.6.3 Normale branderbedrijfsmodi
Status
Kleur knop
UIT
Uitschakeling
Opwarmtijd
Groen
knipperend
Voorventileren
Oranje
knipperend
Beveiligingstijd
Groen
knipperend
Normaal bedrijf
Groen
Tabel 34
Bosch 2500F – 6 721 836 156 (2021/03)
1
6720816341-10.1Wo
Secon-
Kleurcode
den
–
–
–
0,5 2,5
0,5 0,5
0,5 0,5
–
–
AAN constant
