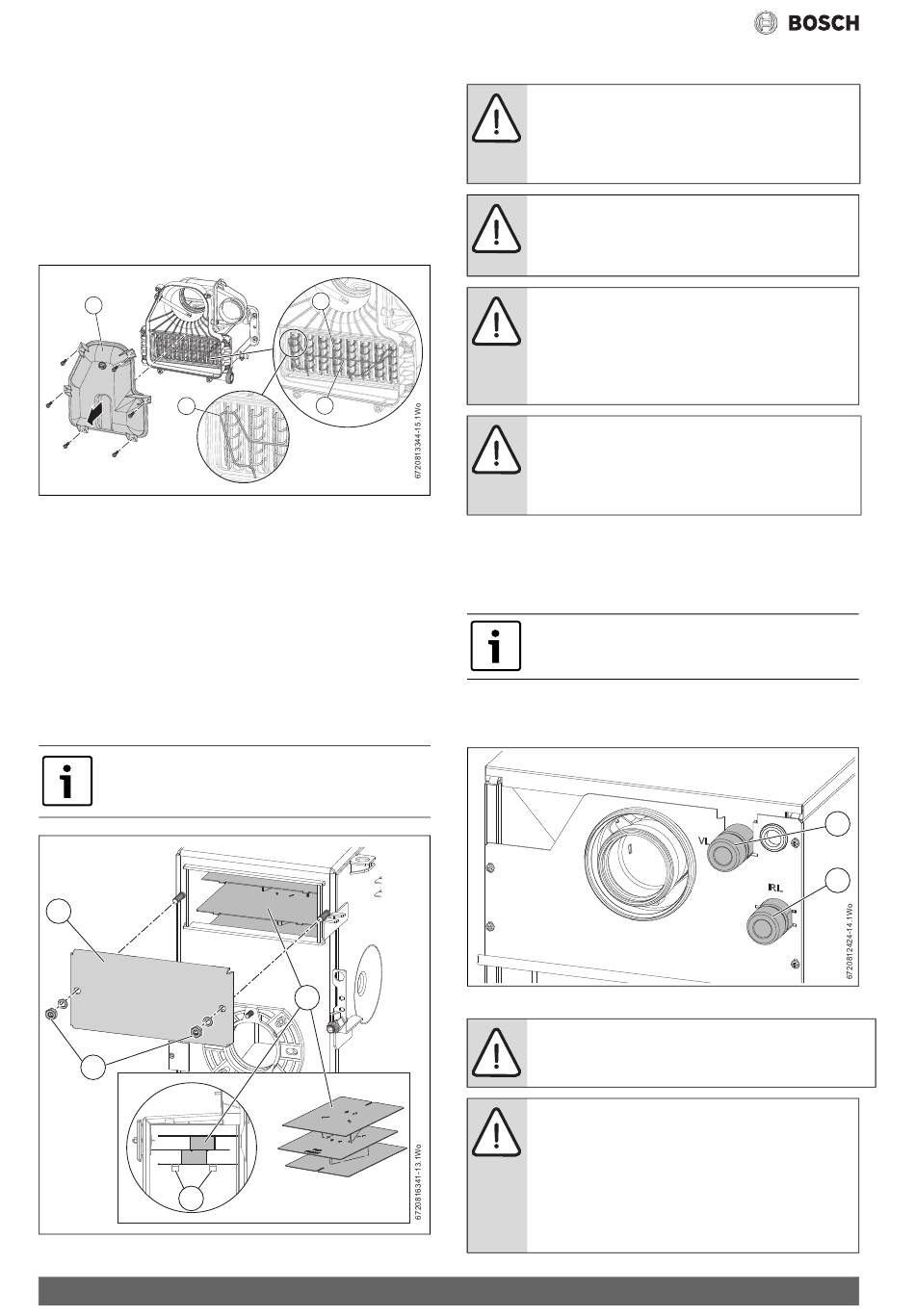

Pre-installatie
4.7
Controle verbrandingskamer en secundaire warmte-
wisselaarkeerplaten
4.7.1
Controle warmtewisselaarplaten en keerplaatborgingen
▶ Verwijder deksel van de rookgasafvoerverdeelstuk [1].
▶ Controleer of alle keerplaten [2] en de keerplaatborgingen [3] cor-
rect zijn gemonteerd binnen de secundaire warmtewisselaar.
– Waarborg dat de borging [3] geplaatst is over de eindkeerplaat
[4] van beide zijden.
▶ Monteer het toegangsdeksel rookgasafvoerbuisverdeelstuk [1]
weer.
1
4
Afb. 19 Controle keerplaten en keerplaatgborging (25 kW toestel als
voorbeeld)
[8 rookgasremmers]25 kW vermogen toestellen
[10 rookgasremmers]32 kW vermogen toestellen
4.7.2
Controle keerplaat verbrandingskamer
▶ Verwijder het deksel, de borgmoeren en ringen [3] van de verbran-
dingskamer.
▶ Verwijder het deksel van de verbrandingskamer [1].
▶ Waarborg dat de keerplaatset [2] is in de juiste positie, correct rus-
tend op de steunpunten [4] aan elke zijde van de verbrandingskamer
en goed in positie is gedrukt.
▶ Opnieuw monteren verbrandingskamerdeur [1].
Waarborg dat het deksel van de verbrandingskamer [1]
goed is afgesloten.
▶ Draai de borgmoeren [3] niet te vast aan.
1
3
4
Afb. 20 Verbrandingskamer
18
4.8
2
3
4.9
Aanvoer- en -retouraansluitingen
▶ Verwijder de doorvoerpluggen van de leidingaansluitingen op het
▶ Waarborg dat alle leidingen schoon zijn.
▶ Lijn de aanvoerleiding (VL) [1] en de retourleiding (RL) [2] uit en
2
Afb. 21 Achterste buisverbindingen
Reinigen van de primaire systemen
OPMERKING: Voor de montage
▶ Alle volgende pre-installatie hoofdstukken moeten
worden gelezen en aan deze vereisten moet worden
voldaan voordat wordt begonnen met installatie van
de cv-ketel of rookgasafvoer.
GEVAAR: 230 VAC
▶ Schakel de elektrische voeding uit voor aanvang van
de werkzaamheden en houd alle relevante veilig-
heidsmaatregelen aan.
OPMERKING: Bescherm de cv-ketel
▶ Onzuiverheden in het systeem kan de cv-ketel be-
schadigen en de efficiëntie reduceren. Het niet aan-
houden van richtlijnen voor het gebruik van
waterbehandeling met het toestel zullen de garantie
van het toestel doen vervallen.
WAARSCHUWING: Afdichtingsmiddelen
▶ Het toevoegen van afdichtingsmiddelen aan het
systeemwater is niet toegestaan, dit kan leiden tot
problemen met afzettingen die achter blijven in de
warmtewisselaar.
Hydraulische aansluitingen
toestel.
Er kan resterend water aanwezig zijn als gevolg van
fabriekstesten.
sluit deze aan.
OPMERKING: Risico voor schade aan het systeem:
Thermische expansie vanwege opwarmend systeemwater.
▶ Installeer een expansievat in het systeem.
OPMERKING: Bescherming tegen overmatige druk:
▶ Volgens EN12828 moet elke warmteproducent in
een afgedicht systeem worden geïnstalleerd met een
passend overdrukventiel. Er mag geen afsluiter/ven-
tiel aanwezig zijn tussen de warmteproducent en het
overdrukventiel.
▶ Installeer een overdrukventiel met een beveiligings-
druk van maximaal 3 bar.
Bosch 2500F – 6 721 836 156 (2021/03)
