4.10
Condensafvoer
GEVAAR: Levensgevaar door vergiftiging door ontsnap-
pend rookgas. Rookgas kan ontsnappen wanneer de
condenssifon niet is gevuld met water of de aansluitin-
gen niet correct zijn afgedicht.
▶ Sifon met water vullen
OPMERKING: Aanvullend advies over condensafvoer
▶ Eventueel condens in het toestel en het rookgassy-
steem moet op een correcte manier worden afge-
voerd (rookgassysteem moet voldoende afschot
naar het toestel hebben)Houd de landspecifieke
standaarden aan bij het aansluiten van de condensaf-
voer naar het rioolHoud de lokale regelgeving aan
Aansluiting condenswater
▶ Sluit 21,5 mm polypropyleen leiding [2] (niet meegeleverd) aan op
de condensslangaansluiting [1] en leidt deze naar de afvoer.
Gebruik geen oplosmiddelen, lijm of smeermiddelen bij
het plaatsen van de buis in de flexibele connector.
▶ Waarborg dat de condensaatafvoerleiding vanaf de cv-ketel met een
constant afschot verloopt van 50 mm minimaal voor elke meter hori-
zontale lengte.
1
1m

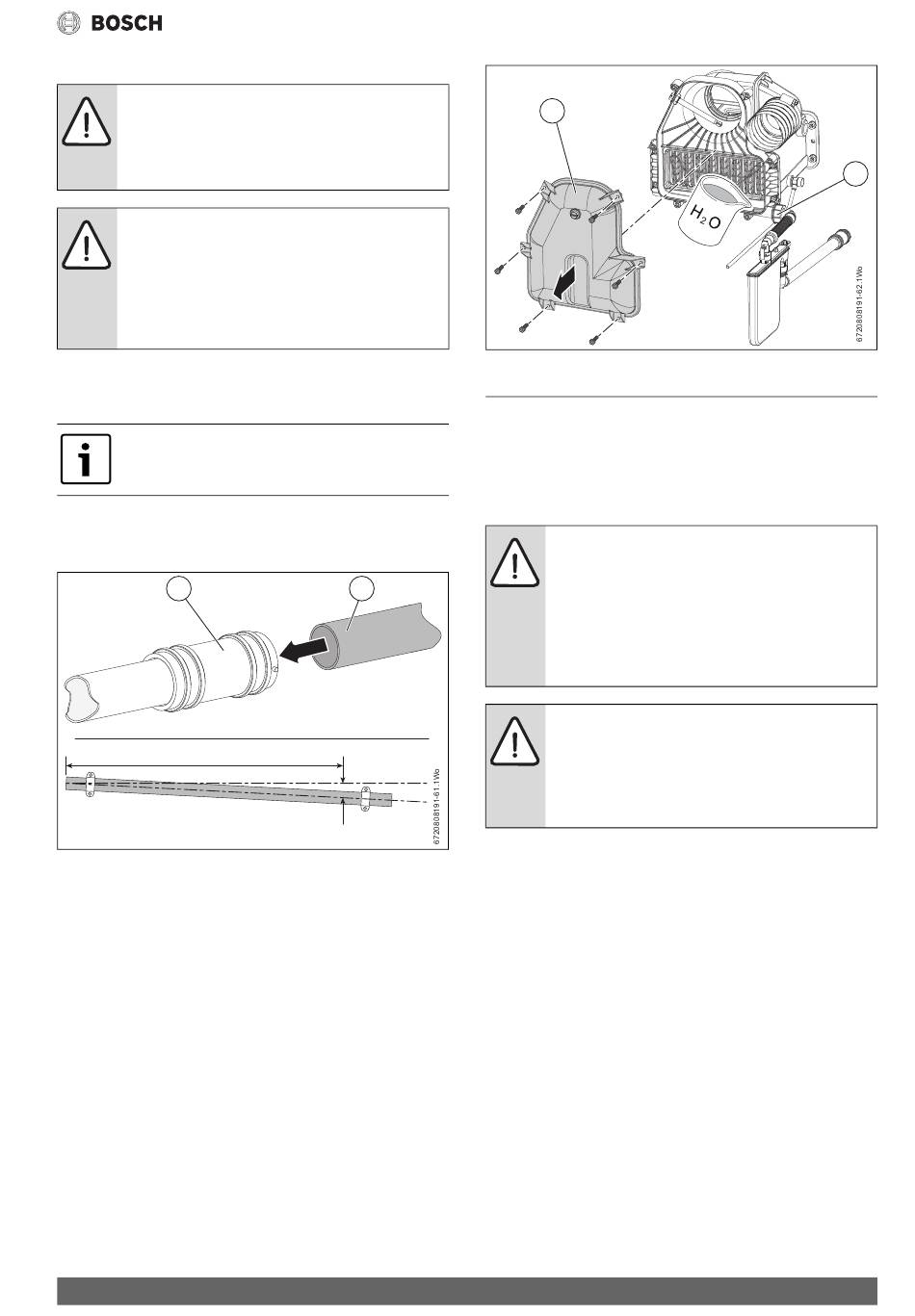

Afb. 22 Aansluiting condenswater
▶ Giet voorzichtig 500 ml water in het condensaatverzamelpunt [2]
om het condenssifon te vullen.
▶ Controleer of het rookgasafvoerverdeelstuk (binnen de randen van
de afdekking van de rookgasafvoer) niet is beschadigd en goed is ge-
positioneerd.
▶ Monteer het toegangsdeksel rookgasafvoerbuisverdeelstuk [1] weer
en borg dit met schroeven.
Bosch 2500F– 6 721 836 156 (2021/03)
Afb. 23 Vullen van de condensaatsifon
5
5.1
Het toestel moet op een horizontaal oppervlak worden gepositioneerd.
Dit zorgt ervoor dat lucht kan ontsnappen uit de warmtewisselaar en dat
condensaat vrijelijk kan afvoeren.
2
≥ 50mm
Veiligheid
Alle relevante veiligheidsmaatregelen moeten worden aangehouden.
Draag beschermende kleding, schoeisel, handschoenen en veiligheids-
bril indien van toepassing.
Leidingen achter de cv-ketel leggen
• De cv-ketel moet minimaal 300 mm van de achterwand worden ge-
• Kruis leidingen niet.
1
Installatie
Positioneren van het toestel
OPMERKING: Schade die wordt veroorzaakt door on-
voldoende draagkracht of ongeschiktheid van de vloer
van de stookruimte
▶ Het toestel mag niet op een brandbaar oppervlak
worden geïnstalleerd.
▶ Zorg ervoor dat het vloergebied geschikt is voor de
installatie van een toestel en het "gevulde gewicht"
van het toestel kan dragen.
OPMERKING: Schade die wordt veroorzaakt door me-
chanische belasting op de hydraulische- en rookgasaan-
sluitingen bij het aanpassen van de positie van het
toestel.
▶ Oefen geen belasting uit op de aansluitingen bij het
aanpassen van de toestelpositie.
plaatst, om voldoende ruimte over te laten voor toegang tot het lei-
dingwerk.
