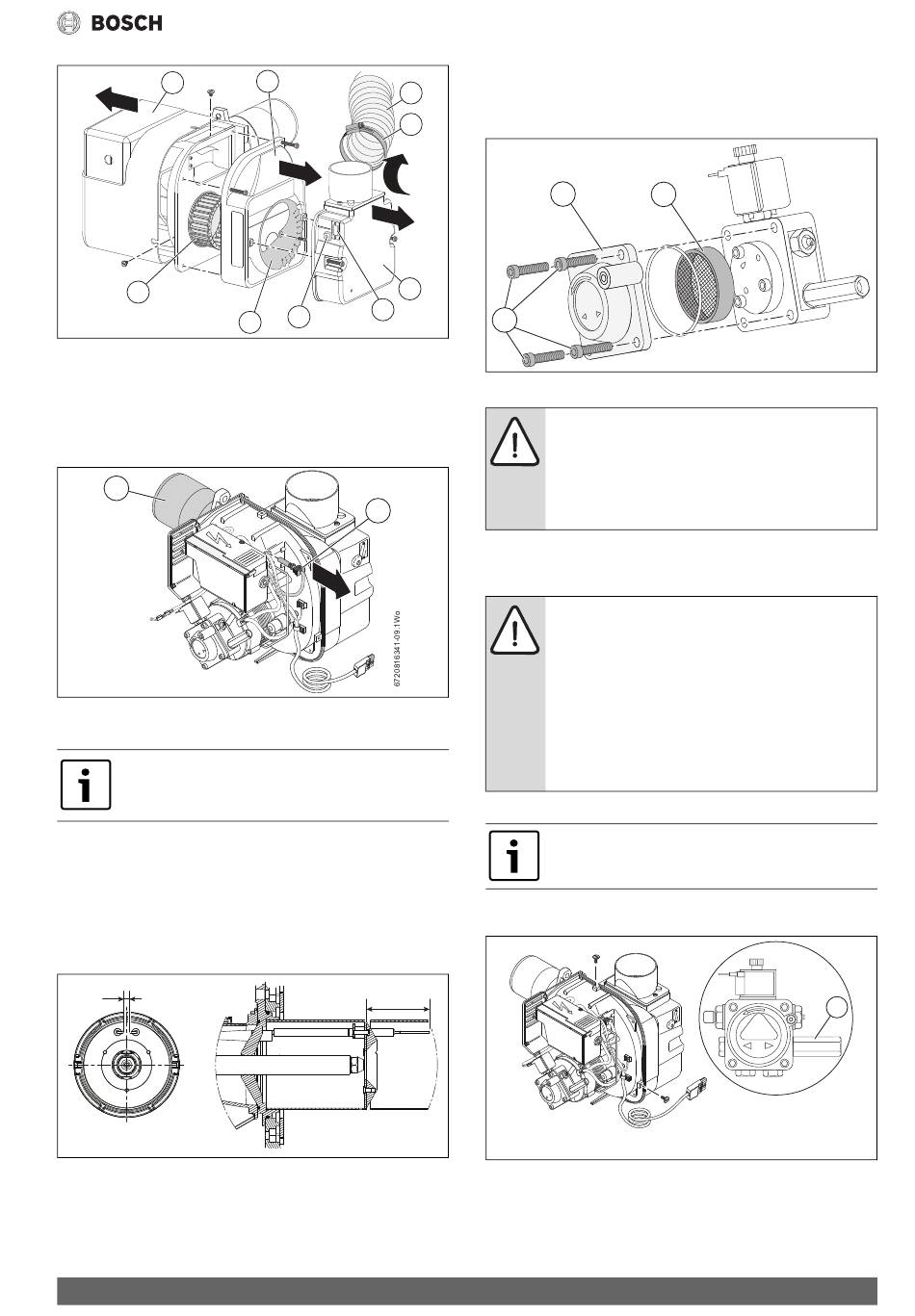

Afb. 75 Demonteer de brander voor het reinigen
▶ Trek de fotocel [2] uit de behuizing, veeg deze schoon en plaats deze
weer in de behuizing. Waarborg, dat de fotocel is uitgelijnd met het
kijkgat.
▶ Verwijder de verbrandingskop [1], figuur 76 en verwijder eventuele
vervuiling.
1
Afb. 76 Reinigen fotocel
▶ Verwijder de bestaande sproeier.
Demonteer de sproeier of reinig de sproeiertop.
▶ Vervang de sproeier bij elk jaarlijks onderhoud.
▶ Controleer of de sproeierlijn vrij is van vervuiling en maak deze indien
nodig schoon.
▶ Plaats een nieuwe oliesproeier.
▶ Controleer of de elektroden zich in de juiste positie bevinden,
zie afbeelding 77.
▶ Monteer de verbrandingskop. Controleer of de sproeier zich centraal
in de verbrandingskop bevindt en dat de kop is ingesteld als getoond.
A
Afb. 77 Elektrode-instellingen
5 mm 0,5
[A]
63 mm 0,5
[B]
Bosch 2500F– 6 721 836 156 (2021/03)
2
3
4
5
6
7
8
6720816341-07.1Wo
2
B
6720822163-06.1Wo
▶ Verwijder de interne filter van de oliepomp [2], reinig deze in de
stookolie en monteer weer.
▶ De interne filter wordt toegankelijk door de schroeven [3] en het
deksel van de oliepomp [1] te verwijderen.
1
3
Afb. 78 Oliepompfilter
OPMERKING: Risico voor olielekkage!
Mogelijkheid voor lekkage vanwege veroudering van de
olietoevoerleidingen.
▶ Controleer de conditie van de flexibele olieleidingen
en vervang deze tijdens het jaarlijks onderhoud in-
dien nodig.
▶ Monteer de brandercomponenten opnieuw.
▶ Controleer de conditie van de O-ringafdichting rond de verbran-
dingskop en vervang deze indien nodig.
GEVAAR: Risico voor rookgaslekkage!
Lekkage van verbrandingsgassen van een beschadigde
of ontbrekende afdichting op de verbrandingskop.
▶ Wanneer de brander niet goed is uitgericht bij het
plaatsen in de flens, dicht de O-ringafdichting niet
goed af waardoor rookgassen kunnen ontsnappen.
▶ Controleer altijd de conditie van de O-ringafdichting
rond de verbrandingskop voordat de branderver-
brandingskop weer wordt gemonteerd. Vervang de
O-ringafdichting bij defecten.
Stel de brander weer in bedrijf
Verbrandingsinstellingen
▶ Zie tabel 15, pagina 28.
▶ Plaats een passende manometer op de ontluchtings- en drukpoort
[2] van de oliepomp.
Afb. 79 Toegang tot ontluchtings- en drukmanometerpoort
▶ Schuif de brander in positie in de warmtewisselaar en borg deze met
de borgmoer [1] bovenop de brander.
Inspectie en onderhoud
2
6720808191-83.1Wo
6720816341-04.1Wo
