Condensatie voor stookolie
Inhoudsopgave
Legenda voor afbeelding 4:
[1]
Toestel aansluitklemmenblok
[2]
Netvoeding
[3]
Luchtdrukcontrole (APS)
[4]
Verwarmingsschakelmodule (HCM)
[5]
Aanvoertemperatuursensor
[6]
Veiligheidsthermostaat STB
[7]
Retoursensor
[8]
Rookgas oververhittingssensor
[9]
Tegenstekker brander
[10] Branderstekker
[11] Brander
[12] Branderbesturingsbox
[13] Aansluiting brandstofafsluitventiel
Aansluitingen/
Functie
symbool
Zekering bedieningspaneel
Fuse
5AF
Geen functie
230 V schakelaar (warm water) naar toestel
LR
• Warmwatervraag ingang
230 V schakelaar (CV) naar toestel
LR
• CV vraag ingang
230 V naar externe regelaars
• Uitgang aarding
• Uitgang nuldraad
• Uitgang fase
Boilerlaadpomp (230 V, maximaal 100 W)
of externe driewegklep (230 V)
• Uitgang aarding
N
L
• Uitgang nuldraad
• Uitgang fase
Circulatiepomp (230 V, maximaal 100 W)
• Uitgang aarding
• Uitgang nuldraad
• Uitgang fase
CV-circulatiepomp (230 V, maximaal 100 W)
• Uitgang aarding
• Uitgang nuldraad
• Uitgang fase
230 V voeding toestel
• Uitgang aarding
• Uitgang nuldraad
• Uitgang fase
Aan/uit temperatuurregeling
• Potentiaalvrij
Extern regelsysteem met EMS-busbediening

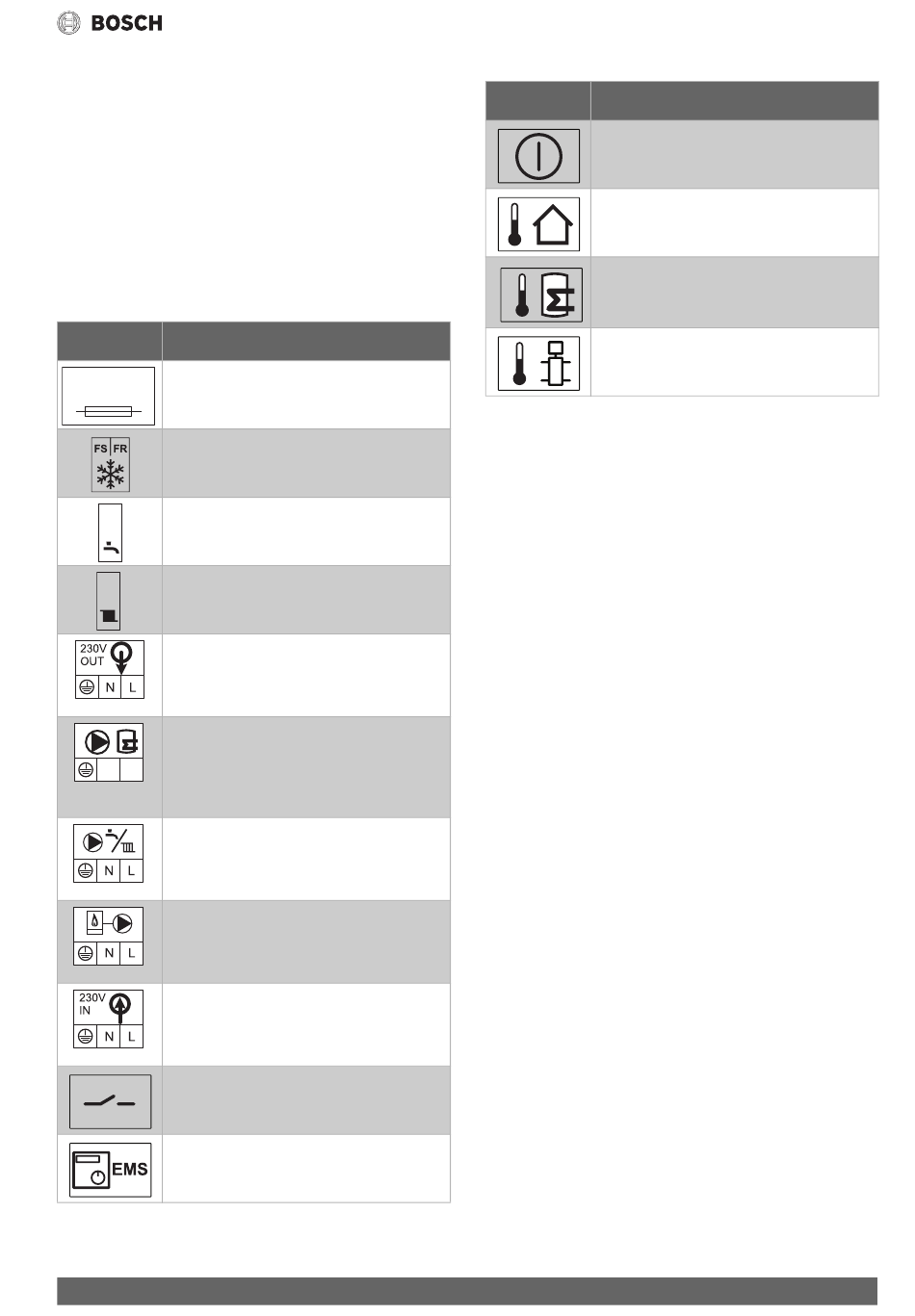

Tabel 2 Elektrische aansluitingen
Bosch 2500F– 6 721 836 156 (2021/03)
Aansluitingen/
Functie
symbool
Externe uitschakelaar, bijvoorbeeld temperatuur-
begrenzer voor vloerverwarming.
Buitentemperatuursensor
(gebruik wanneer accessoire buitensensor is
aangesloten)
Boilertemperatuursensor (NTC)
Externe aanvoertemperatuursensor,
bijv. evenwichtsfles
Tabel 2 Elektrische aansluitingen
Toestelinformatie
9
