Condensatie voor stookolie
Inhoudsopgave
Inbedrijfstelling
Netspanningsaansluitingen
230V
FR FS LR LR
OUT
N
L
N
1
2
3
4

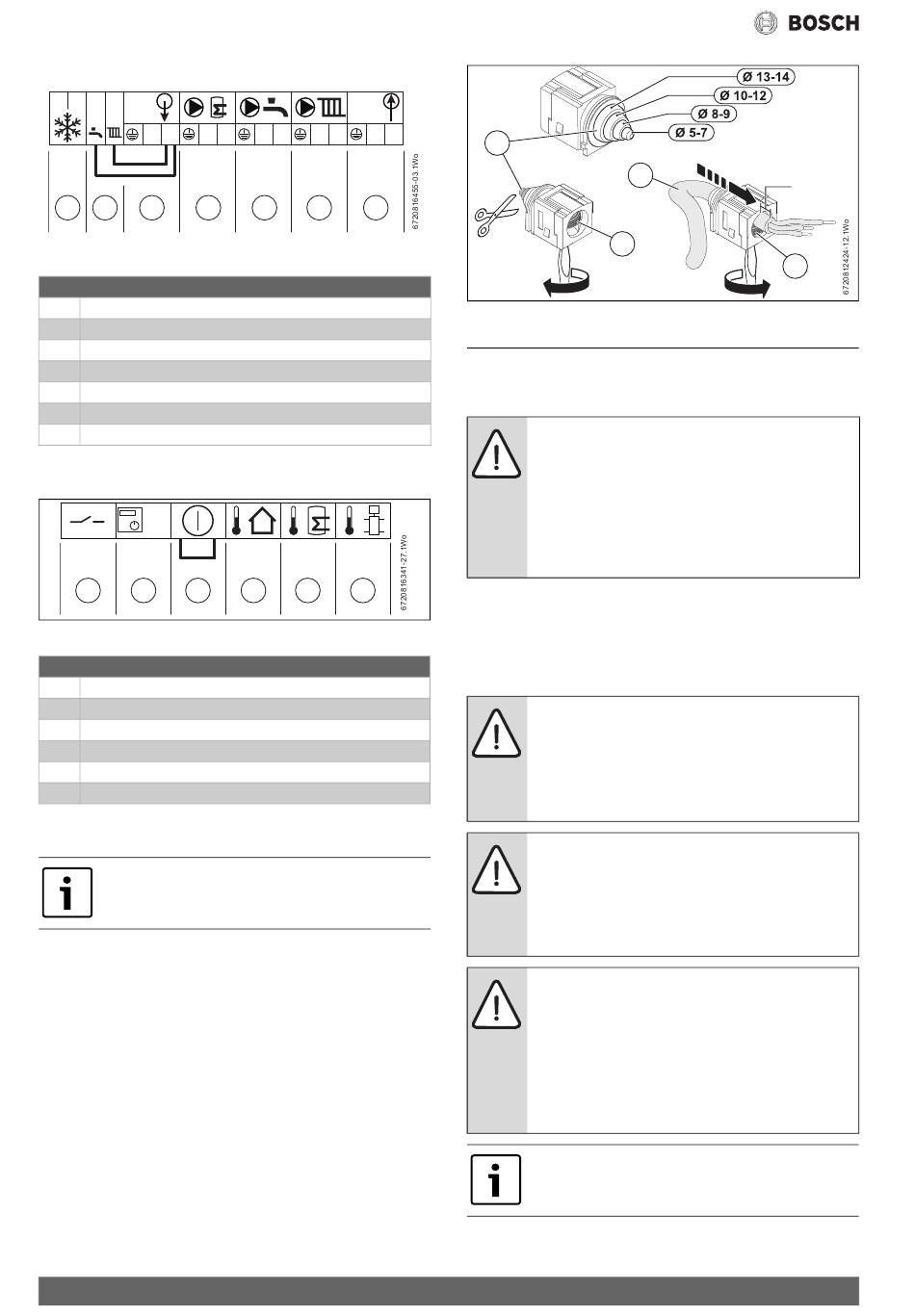

Afb. 33 Netspanningsaansluitingen
Netspanning klemmenstrook
1
Externe vorstbeveiligingsthermostaat
2
230 VAC geschakelde fase-ingangen
3
230 VAC uitgang naar externe regelaars
4
Boilerlaadpomp
5
Circulatiepomp
6
CV circulatiepomp
7
Toestel 230 VAC netvoeding
Tabel 11 Legenda bij afb. 33
Laagspanningsaansluitingen
EMS
8
9
10
Afb. 34 Laagspanningsaansluitingen
Laagspanning klemmenstrook
8
Aan/uit temperatuurregeling
9
Extern regelsysteem met EMS-busbediening
10
Externe uit-schakelaar
11
Buitenluchttemperatuursensor
12
Boilersensor
13
Buitensensor aanvoertemperatuur
Tabel 12 Legenda bij afb. 34
5.3.3
Kabelborgklemmen
Kabelborgklemmen
▶ Elke kabel welke een besturing binnenkomt moet
worden geplaatst en geborgd in een kabelklem.
afbeelding 35
▶ Verwijder de kabelklem.
▶ Om de spatwaterdichtheid (IP) te waarborgen, altijd de kabeltule op
de maat van de kabeldiameter[1] snijden.
▶ Schroef de kabelborgschroef [2] los.
▶ Voer de kabel door de kabelklem en zorg ervoor dat er voldoende ka-
bel is om de connectoren te bereiken.
▶ Draai de kabelborgschroef [2] aan om de kabel vast te zetten.
▶ Vervang de klem in het bedieningspaneel.
24
230V
IN
L
N
L
N
L
N
L
5
6
7
11
12
13
1
3
2
Afb. 35 Kabelborgklemmen
6
Inbedrijfstelling
6.1
Het systeem vullen en op dichtheid controleren
OPMERKING: Schade als gevolg van het binnendringen
van lucht in het systeem
▶ Het toestel is uitsluitend geschikt voor installatie en
gebruik op verwarmingssystemen die zijn voorzien
van pomp, afgedicht en onder druk, overeenkomstig
EN12828.
▶ Niet aansluiten op zwaartekracht- of open geventi-
leerde systemen
Controleer de cv-installatie op lekkage, om problemen tijdens inbedrijf-
stelling en bedrijf te voorkomen.
• Zorg voor een goede ventilatie, zorg ervoor dat alle afsluiters in de
verwarmingscircuits en de radiatorkranen helemaal open zijn
• Open alle automatische ontluchters
VOORZICHTIG: Gezondheidsrisico door verontreinigd
water:
▶ Houd de landspecifieke standaarden en regelgeving
aan voor het voorkomen van besmetting van drink-
water
▶ In Europa ook EN 1717 aanhouden
OPMERKING: Schade aan eigendommen door overdruk
tijdens druktesten!
Druk-, regel- en veiligheidstoestellen kunnen bescha-
digd raken door overmatige druk.
▶ Na vullen van het systeem, druktest tot de afblaas-
druk van het veiligheidsventiel
OPMERKING: Beschadiging veroorzaakt door barsten
als gevolg van thermische schok!
Barsten kunnen optreden bij het vullen van een warme
cv-installatie met koud water. De cv-ketel kan gaan lek-
ken.
▶ De cv-installatie alleen vullen en bijvullen wanneer
dit koud is (maximum aanvoertemperatuur 40°C)
▶ Voldoe aan de eisen voor waterkwaliteit
Zorg voor een vaste aansluiting tussen waterleidingtoe-
voer en vulpunt overeenkomstig EN 1717. Monteer het
juiste veiligheidsapparaat.
▶ Open alle systeem- en radiatorkranen.
Bosch 2500F – 6 721 836 156 (2021/03)
