Inspectie en onderhoud
▶ Positioneer de flexibele luchttoevoerslang [2] op de aansluiting voor
de branderluchttoevoer [4].
▶ Borg de flexibele luchttoevoerslang [2] met de borgband [3].
▶ Plaats de stekker [5] in de besturingsbox.
2
1
3
4

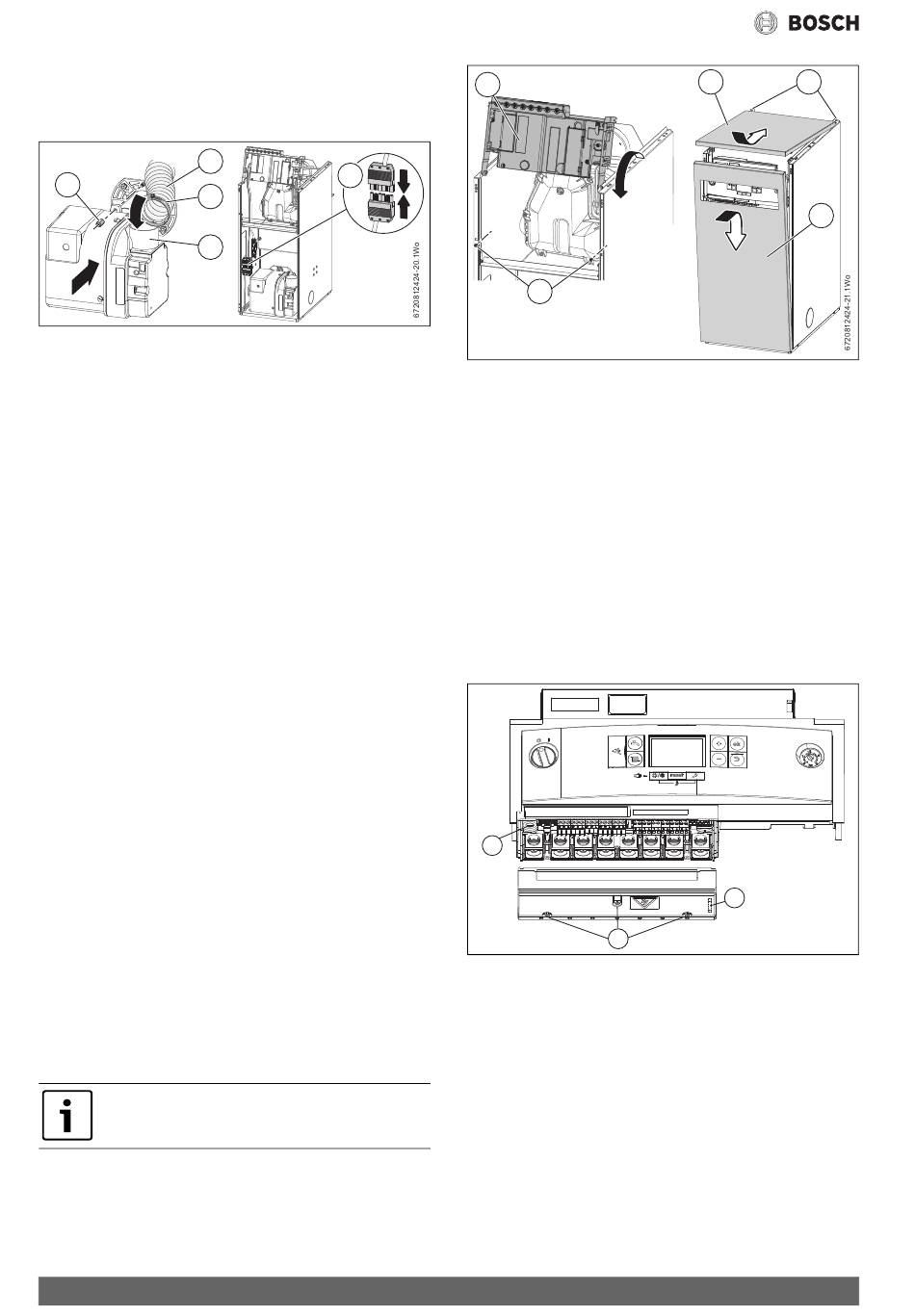

Afb. 80 Monteer de brander weer
▶ Creëer een vraag;
– De voorverwarming moet opwarmen voordat het ontstekingspro-
ces kan beginnen, dit kan enkele minuten duren wanneer de bran-
der koud is.
– Wanneer de voorverwarmingsprocedure is afgerond moet de
brander ontsteken na een voorontstekingsperiode van circa
15 seconden.
▶ Controleer:
– Is de oliedruk correct voor het gewenste toestelvermogen.
– Roetgetal tussen 0 - 1.
Bij een roetgetal groter dan 1:
▶ Controleer de luchtinstelling.
Wanneer de luchtinstelling correct is:
▶ Controleer of de brander correct is gemonteerd.
▶ Laat het toestel opwarmen, vervolgens:
– Waarborg dat de CO
-niveaus correct zijn zoals aangegeven in de
2
tabel15, pagina 28.
– Stel de CO
indien nodig in met de luchtklep.
2
Wanneer de verbrandingsinstellingen correct zijn:
▶ Verwijder de oliemanometer en plaats de blindplug en kunststof af-
dekplaat.
Voor de overdracht
▶ Waarborg dat de flexibele olieleidingen correct zijn geïnstalleerd om
schade en beknelling te voorkomen.
Waarborg dat de vaste 90°-aansluiting op de pomp wijst naar de
aanvoer van de olie in het toestel gezien vanaf de voorkant van
de cv-ketel.
9.5
Afronden inspectie en onderhoud
afbeelding 81
▶ Draai het bedieningspaneel [1] naar beneden.
▶ Vervang de borgschroeven [2] aan beide zijden van het bedienings-
paneel.
▶ Plaats de achterrand van het bovenpaneel [3] in de achterste beu-
gels [4], laat het paneel aan de voorkant zakken en druk deze naar
beneden om de aansluitingen te bevestigen.
▶ Plaats het frontpaneel op de onderste beugels en borg deze aan de
bovenkant door de bevestigingen in de borgsleuven te drukken.
Oefen altijd druk uit aan de randen van de toestelpanelen
bij het borgen om schade te voorkomen.
42
1
5
Afb. 81 Monteren besturingsbox en steunbeugel
Na inspectie overdracht:
▶ Noteer de datum van de eventuele waterbehandeling.
▶ Zet de instellingen terug zoals gewenst door de gebruiker.
▶ Wanneer het toestel niet wordt gebruikt en wordt blootgesteld aan
bevriezingsomstandigheden; sluit alle toevoer, isoleer de cv-ketel en
tap het systeem en de cv-ketel af, inclusief de secundaire warmtewis-
selaar.
9.6
Onderhoud bedieningspaneel
Zekering
▶ Maak de drie schroeven los [1] waarmee het installatiedeksel is be-
vestigd.
▶ De reserve zekering [2] bevindt zich binnenin in de rechterhoek van
het deksel.
▶ De zekeringhouder [3] bevindt zich links bovenin het klemmenblok.
3
Afb. 82
Printplaat toegang
▶ Clip het deksels [1] en [2] los.
▶ Maak alle elektrische aansluitingen los van de regeling.
▶ Verwijder alle schroeven [3] waarmee de achterste plaat van de re-
geling vast zit en verwijder de plaat.
▶ Waarborg tijdens het opnieuw monteren, dat de aardaansluiting is
gemaakt.
3
2
1
