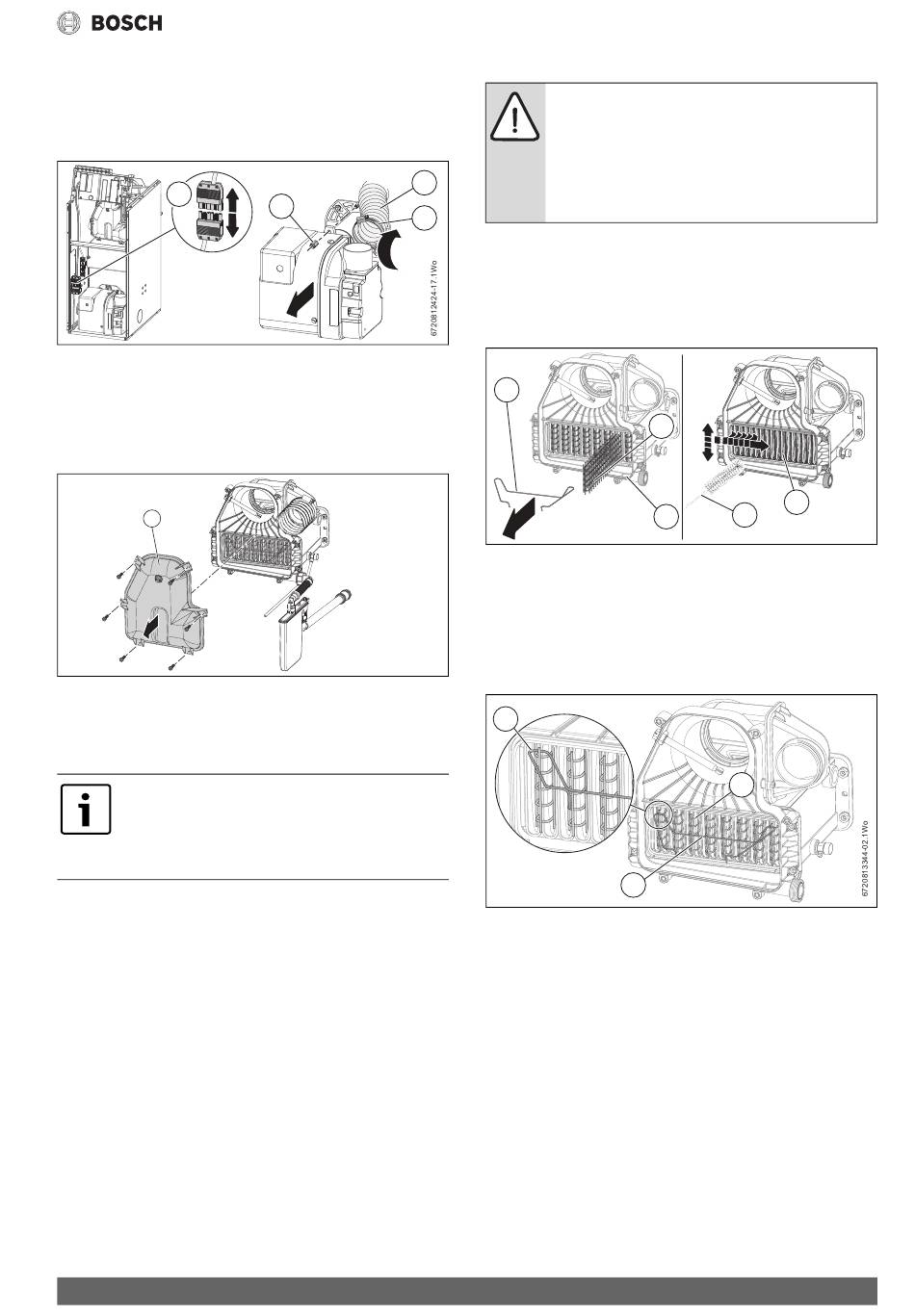

▶ Schroef de borgring [4] los die de flexibele luchttoevoer [3] op de
brander vastzet en verwijder deze van de brander.
▶ Verwijder de borgmoer [2] aan de bovenkant van de brander. De
brander kan worden verwijderd van de warmtewisselaar. Bewaar de
brander en borgmoer op een veilige plaats.
1
Afb. 68 Verwijderen brander en flexibel
9.4
Toestelonderhoud
9.4.1
Reinig het toestel
Rookgasafvoerverdeelstuk en secundaire warmtewisselaar:
▶ Verwijder deksel van de rookgasafvoerverdeelstuk [1].
1
Afb. 69 Toegang tot secundaire warmtewisselaar
Rookgasafvoerbuizen verbrandingsproducten
▶ Laat de rookgasaansluiting controleren en reinigen ten minste een-
maal per jaar (door gekwalificeerd personeel).
Reinigen van de rookgasaansluiting met water.
▶ Waarborg voordat de rookgasaansluiting wordt ge-
reinigd met water, dat de toegangsdeksel van het ver-
deelstuk is vervangen om onnodige verspilling van
water te vermijden.
▶ De rookgasafvoer kan worden gereinigd met stromend water. Het
waterdebiet mag niet te groot zijn zodat het goed door de con-
densaatafvoer kan afgevoerd worden en niet naar binnen kan stro-
men.
▶ Waarborg een goede waterdichtheid en vrije doorstroming van de
verbrandingsproducten. Vervangen van beschadigde afdichtingen.
Lekkages kunnen worden gedetecteerd door het verschijnen van con-
densaatafloopsporen op de buitenkant van de rookgasafvoerbuis.
▶ Controleer:
– De binnenzijde van de rookgasaansluiting met een zaklamp.
– De aansluiting van het verdeelstuk van de rookgasafvoerbuis.
– Het uiteinde van de rookgasaansluiting door de horizontale of ver-
ticale regeling.
– Reinig de inlaat van de verbrandingslucht.
Bosch 2500F– 6 721 836 156 (2021/03)
3
2
4
6720808191-77.1Wo
9.4.2
Reinig het rookgasafvoerbuisverdeelstuk
OPMERKING: Schade aan componenten!
Schade door gebruik van staalborstels en reinigingsmid-
delen om de onderdelen van de warmtewisselaar te rei-
nigen.
▶ Gebruik geen staalborstels of reinigingsmiddelen om
de roestvrijstalen onderdelen van de secundaire
warmtewisselaar te reinigen.
afbeelding 70
▶ Verwijder de keerplaatborgingen [1] en keerplaten [2]
van de secundaire warmtewisselaar.
▶ Controleer en reinig indien nodig de oppervlakken van de secundaire
warmtewisselaar [4] met een kunststof schoonmaakborstel [5].
▶ Controleer of de condensaatafvoer [3] vrij is.
1
2
Afb. 70 Reinigen rookgasafvoerbuisverdeelstuk
Controles warmtewisselaarplaten en keerplaatborgingen
afbeelding 71
▶ Monteer alle keerplaten [2] en waarborg dat deze correct zijn ge-
monteerd op de secundaire warmtewisselaar. Monteer de keerplaat-
borging [3] door de borging over beide eindkeerplaten [1] aan beide
zijden in te haken.
1
3
Afb. 71 Controles keerplaten en borgingen
▶ Monteer de toegangsdeksel tot het verdeelstuk wanneer het reinigen
(indien nodig) en het controleren van de keerplaten en borging zijn
afgerond.
9.4.3
Controle verbrandingskamer
Raadpleeg figuur 72
▶ Maak de borgmoeren en ringen [3] los en verwijder de keerplaat/ver-
brandingskamer toegangsdeur [1].
▶ Verwijder de keerplaatset door deze op te tillen en uit te trekken.
– Inspecteer de keerplaten en bewaar deze veilig.
– Inspecteer de verbrandingskamer, verwijder afzettingen/vervui-
ling indien nodig.
▶ Monteer de keerplaatset.
– Waarborg dat de keerplaatset [2] is in de juiste positie, correct
rustend op de steunpunten [4] aan elke zijde van de verbran-
dingskamer en goed in positie is gedrukt.
Inspectie en onderhoud
4
5
3
6720812424-23.1Wo
2
