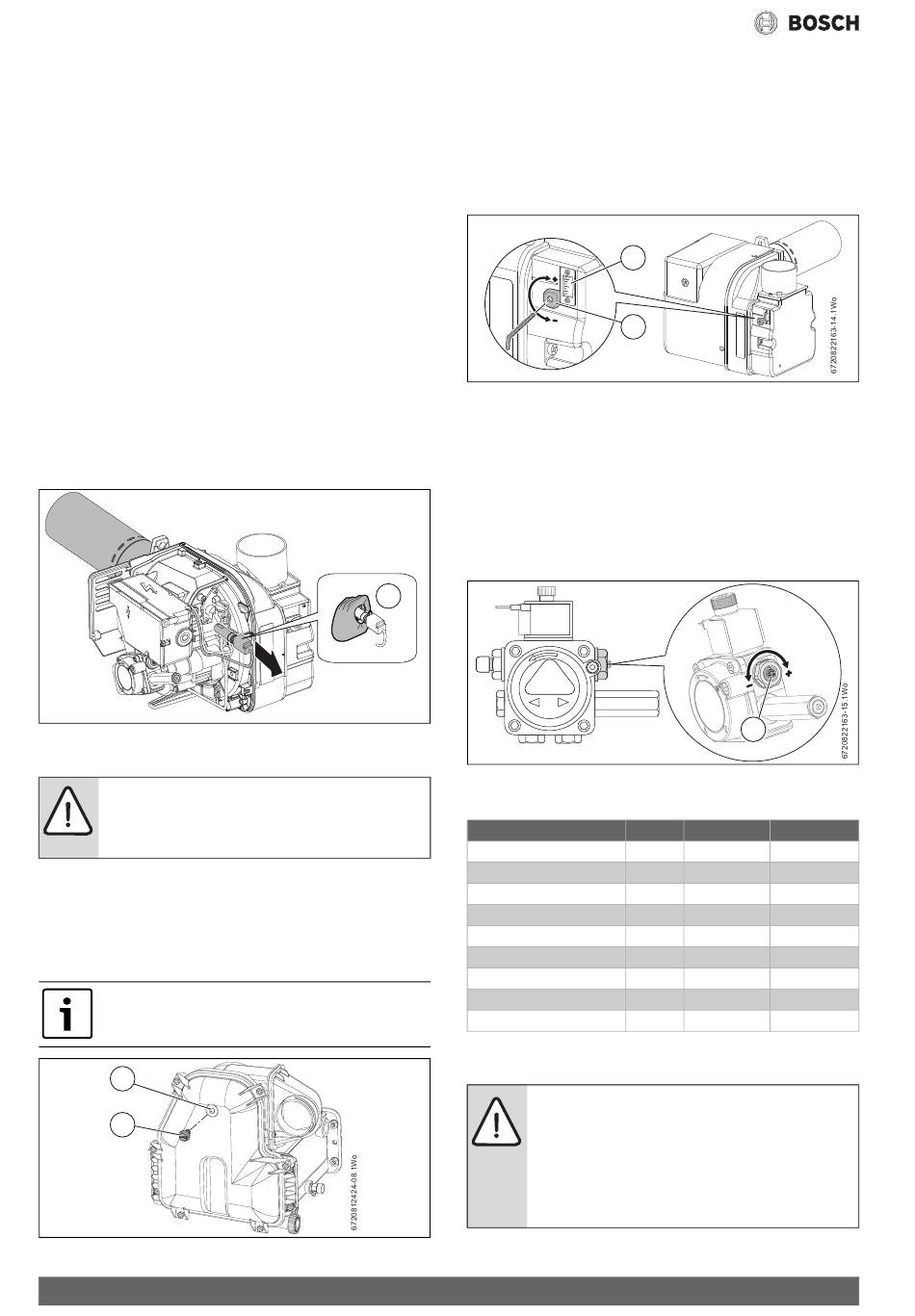

Inbedrijfstelling
▶ Verwijder de verbrandingskop en elektroden, houd de brander verti-
caal en schroef de sproeier los, vul de sproeierhouder met olie.
▶ Monteer de sproeier, elektroden, verbrandingskop en dan de bran-
der.
▶ Herstart het toestel en laat deze met 3 minuten interval draaien tot
het naspuiten stopt.
Vlambeveiliging
▶ Bij eerste inbedrijfstelling
▶ Als onderdeel van de service - onderhoud
▶ Wanneer het systeem een behoorlijke periode niet in bedrijf is
geweest.
Werkingscontrole vlambeveiliging via ultraviolette fotocel
▶ Verwijder de fotocel van de brander
▶ Startpoging met bedekte vlambeveiliging [1] om "Geen vlam gede-
tecteerd" te simuleren:
– De automatische verbrandingsregeleenheid moet in storing scha-
kelen aan het eind van de beveiligingstijd.
▶ Normaal opstarten:
– Wanneer de vlambeveiliging wordt geactiveerd terwijl de brander
in bedrijf is: de automatische verbrandingsregeleenheid moet in
storing schakelen na een herstart en aan het eind van de beveili-
gingstijd.
Afb. 46 Controle fotocel
Controle branderinbedrijfstelling
GEVAAR: Verbrandingscontroles en instellen
▶ Gebruik altijd een gekalibreerde, geschikte rook-
gasanalyser voor het instellen van de verbranding en
het verifiëren van de resultaten.
▶ Laat het toestel 20 minuten werken.
▶ Verwijder de stop op het monsternamepunt [2].
▶ Controleer of het roetgetal tussen 0 - 1 ligt op het monternamepunt
[1].
Wanneer het roetniveau boven 1 ligt, controleer dan de verbran-
dingsinstellingen en of de oliesproeier in goede conditie verkeerd.
De rookwaarden kunnen onnauwkeurig zijn tot de rook
van het brandende organische bindmiddel in de isolatie
van het toegangspaneel is verdwenen.
1
2
Afb. 47 Rookgasmeetpunt
28
▶ Controleer de CO
tabel met de branderinstellingen 15, pagina 28.
Luchtklepinstelling getoond in venster [2].
▶ Controleer of de rookgastemperatuur dicht bij de waarden liggen van
de branderinstellingen.
Wanneer de rookgastemperatuur te hoog is en de keerplaten correct
zijn gemonteerd, verminder dan de oliepompdruk [3] 5-10 psi.
(0,35-0,67 bar) om de sproeiertrillingen te compenseren.
Afb. 48 Luchtklep inregeling
[1]
[2]
Oliedruk
▶ Start de brander en laat deze 3 minuten werken
▶ Lees de oliedruk af op de manometer; deze waarde moet in lijn liggen
met tabel 15.
▶ Afhankelijk van de olietoevoer kan deze druk iets afwijken, indien dit
het geval is, stel dit dan bij met de drukinsteller van de oliepomp [1].
1
6720822163-05.1Wo
Afb. 49
Specificaties branderinstelling
Beschrijving
Vermogen (toestel)
Sproeier (sproeien)
Sproeier (type)
Oliepompdruk
Brandstofdebiet
Rookgastemperatuur circa
CO2 gehalte
Luchtinstelling circa
Tabel 15
Elektrode-uitlijning
-niveaus en stel de luchtklep [1] in conform de
2
1
2
Luchtklep inregelpunt
Luchtklep displayvenster
Eenheid
kW
psi
bar
kg/h
°C
%
OPMERKING: BELANGRIJKE INFORMATIE
▶ De elektrodeset is niet instelbaar binnen de verbran-
dingskop. Indien de elektrodes zijn beschadigd of
verkeerd ingesteld, moet de gehele verbrandingskop
worden vervangen.
▶ Waarborg bij het vervangen van de verbrandingskop,
dat de fotocel is uitgelijnd met het kijkgat.
Bosch 2500F – 6 721 836 156 (2021/03)
1
25
32
25
32
0.60 x 80° HF 0.65 x 80° HF
Vloeistof
Vloeistof
174
225
12
15,5
2,16
2,76
85
89
12,5
12,5
3,75
2,25
