Storing Zoeken En Diagnose; Statuscodes En Storingen; Storingen Verhelpen; Informatie- En Service-Menu's - Bosch 2500F Installatie- En Onderhoudshandleiding
Condensatie voor stookolie
Inhoudsopgave
10
Storing zoeken en diagnose
10.1
Statuscodes en storingen
De regelaar bewaakt alle veiligheids-, regel- en besturingscomponenten.
Elke bedrijfsstatus van het apparaat wordt ondersteund door een unieke
statuscode, elke storing door een storingscode.
Gedetailleerd storingen verhelpen is mogelijk aan de hand van de vol-
gende tabellen.
De bedienings- en storingsdisplays worden als volgt weergegeven:
• Statuscodes, deze tonen de bedrijfstoestanden tijdens
normaal bedrijf
– Statuscodes kunnen worden gelezen tijdens bedrijf, via het info-
menu (servicefunctie i1)
• Blokkerende storingen leiden tot een tijdelijke uitschakeling van het
toestel. Het toestel herstart, zodra de blokkerende storing is verhol-
pen of gecorrigeerd.
– Blokkerende storingen worden met storingscode en statuscode
op het scherm weergegeven.
• Vergrendelende storingen zijn systeemstoringen welke tot het uit-
schakelen van het toestel leiden. Het toestel zal uitsluitend herstar-
ten na een handmatige interventie of reset.
– Vergrendelende storingen worden getoond met storingscodes en
statuscode knipperend op het display.

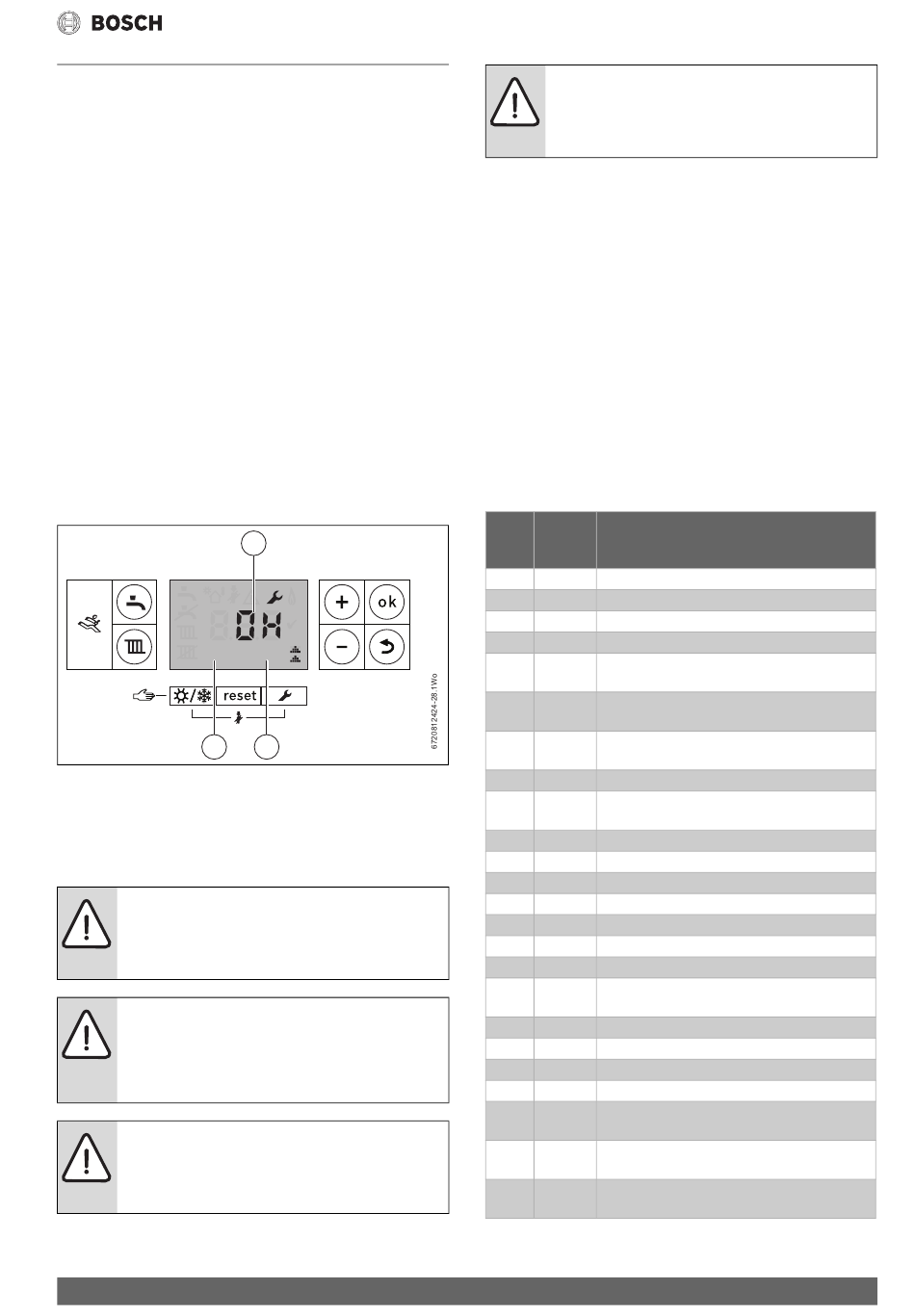

i1 203
2
Afb. 84
[1]
Alfanumerieke storingscode
[2]
Servicemenu functie
[3]
Status/oorzaak code
10.2
Storingen verhelpen
VOORZICHTIG: Materiële schade!
Water/olie ontsnapt tijden service of onderhoud.
▶ Sluit de water- en olietoevoer naar het toestel voor-
dat de werkzaamheden worden uitgevoerd.
GEVAAR: Levensgevaar door elektrische schok!
▶ Voor werkzaamheden aan het elektrische deel de
voedingsspanning (230 V AC) onderbreken (zeke-
ring, vermogensautomaat) en beveiligen tegen onbe-
doeld herinschakelen.
WAARSCHUWING: Verbranding!
Warm water kan resulteren in ernstige brandwonden.
▶ Tap het toestel af voordat u gaat werken aan water-
voerende delen.
Bosch 2500F– 6 721 836 156 (2021/03)
1
°C
°F
3
OPMERKING: Waterlekken
Water kan de regelaar beschadigen.
▶ Bescherm tegen waterlekken door de regelaar af te
dekken.
De informatie betreffende storingen is bedoeld om competente en er-
kende vaklui te assisteren bij het lokaliseren en oplossen van storingen.
Ondanks dat deze informatie met de grootste zorgvuldigheid is samen-
gesteld, kunnen wij niet garanderen dat alle omstandigheden zijn afge-
dekt.
Bosch kan niet verantwoordelijk worden gehouden voor kosten die ont-
staan door personen die niet competent zijn.
10.3
Informatie- en service-menu's
10.3.1 Statuscodes
Tijdens normaal cv-ketelbedrijf kunnen diverse statuscodes worden
weergegeven, door op de ! knop te drukken.
Het eerste scherm van het informatiemenu toont de huidige statuscode,
dit zal wijzigen terwijl de cv-ketel door de diverse modi en sequenties
loopt.
Dit zijn niet altijd storingen, maar ze geven informatie over de huidige
status van de cv-ketel.
Sta-
Storings-
tusco-
codes
de
200
CV-systeem wordt opgewarmd
201
Warmwater-systeem wordt opgewarmd
202
Antipendelbedrijf
203
Systeem stand by
204
Systeem wacht, primaire aanvoertemperatuur bo-
ven instelpunt
208
Testmodus actief vanwege schoorsteenschake-
laar
210
E9
Rookgasthermostaat of luchtdrukschakelaar is ge-
activeerd
212
Veiligheids- of aanvoertemperatuur stijgt te snel
213
D4
Temperatuurverschil tussen aanvoer- en retourlei-
ding overschrijdt limiet
218
E5
Aanvoertemperatuur te hoog
219
E9
Veiligheidssensortemperatuur te hoog
220
E9
Veiligheidssensor kortsluiting
221
E9
Veiligheidssensor losgekoppeld
222
E2
Aanvoertemperatuursensor kortsluiting
223
E2
Aanvoertemperatuursensor losgekoppeld
224
E9
MAX thermostaat geactiveerd
231
FD
Netspanningsstoring - elektrische voeding onder-
broken
232
D3
Externe uit-schakelaar geactiveerd
239
F0
Relais storing
240
D1
Retoursensor kortsluiting
241
D1
Retoursensor losgekoppeld
242 -
F0
Interne storing - neem contact op met de dienst na
256
verkoop
257
B7
Interne storing - neem contact op met de dienst na
verkoop
258 -
F0
Interne storing - neem contact op met de dienst na
259
verkoop
Tabel 25
