Inspectie en onderhoud
1
3
4

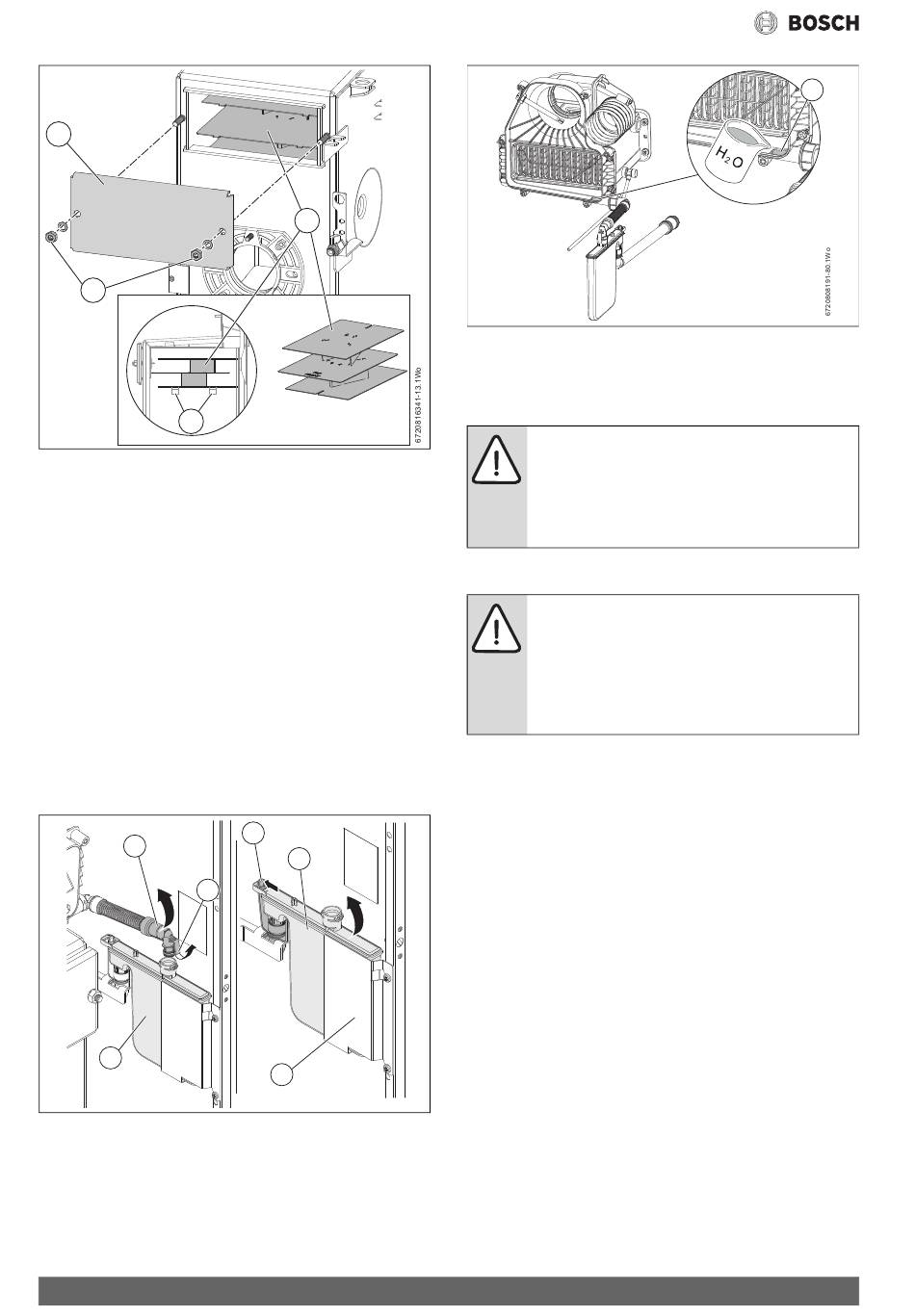

Afb. 72 Controleer de keerplaten van de warmtewisselaar
▶ Borg de toegangsdeur voor de keerplaat/verbrandingskamer [1] met
moeren en ringen [3]. Draai vast tot de deur stevig dicht is. Draai de
moeren niet te vast.
9.4.4
Condensaatsysteem
▶ Controleer de afvoerleiding op lekkage of schade.
Verwijderen condenssifon.
▶ Maak de buisklem [2] los en til de connector [1] en de flexibele buis
weg van de sifon [4].
▶ Maak de borgklem van de condenssifon [3] los en beweeg de sifon
[4] omhoog en naar achteren om deze van de houder [5]
te verwijderen
▶ Reinig de condenssifon door spoelen met water en controleer of het
leidingwerk vrij is van verstoppingen.
▶ Controleer de O-ringafdichtingen en vervang indien nodig, vet de af-
dichtingen in met een vet zonder oplosmiddelen.
▶ Monteer de condenssifon en de aansluitingen weer en waarborg dat
de klembeugels zijn vergrendeld.
1
2
4
Afb. 73 Verwijderen condenssifon
▶ Giet 500 ml water in de sifon [6] om de condenssifon te vullen. Waar-
borg dat de sifon correct afvoert en dat alle koppelingen van het con-
densaatleidingwerk waterdicht zijn.
40
2
3
4
5
6720808191-79.1Wo
Afb. 74 Vul de condenssifon bij
▶ Monteer het toegangsdeksel rookgasafvoerbuisverdeelstuk [1],
afbeelding 69, pagina 39 en borg dit met schroeven.
9.4.5
Brander reinigen
OPMERKING: Risico voor olielekkage!
Mogelijkheid voor lekkage vanwege veroudering van de
olietoevoerleidingen.
▶ Controleer de standaard flexibele olieleidingen en
vervang deze tijdens het jaarlijks onderhoud indien
nodig.
▶ Controleer de O-ringafdichting rond de verbrandingskop en vervang
deze indien nodig.
GEVAAR: Risico voor ontsnappende verbrandingsgas-
sen!
Lekkage van verbrandingsgassen van een beschadigde
of ontbrekende afdichting op de verbrandingskop.
▶ Controleer altijd de afdichting rond de verbrandings-
kop voordat de branderverbrandingskop weer wordt
gemonteerd.
▶ Verwijder de kunststofafdekkap [1] van de brander.
▶ Schroef de borgring [3] los die de flexibele luchttoevoer [4] vastzet
op de brander en verwijder deze van de brander.
▶ Maak de 2 schroeven los, verwijder de luchtinlaatdeksel [5] en ver-
wijder vervuiling van de luchtinlaat en luchtklep [2], (inclusief de
luchtklepschijf [8], indien gemonteerd).
▶ Let op de positie van de luchtklepinstelling [6] en controleer of de
luchtklep [7] vrij beweegt.
▶ Maak de 4 schroeven los om de brander [2] te demonteren om toe-
gang tot de ventilator [9] te krijgen.
▶ Controleer de conditie van de pakkingen tussen deze onderdelen en
vervang deze indien nodig.
▶ Reinig beide kanten van het schoepenwiel en verwijder vervuiling van
het branderhuis.
▶ Controleer of het schoepenwiel [9] vrij draait.
▶ Monteer de componenten weer.
Bosch 2500F – 6 721 836 156 (2021/03)
