Waarborg dat de elektrode-uitlijningen correct zijn, zie afbeelding 50.
Waarborg dat de elektroden in goede conditie verkeren.
A

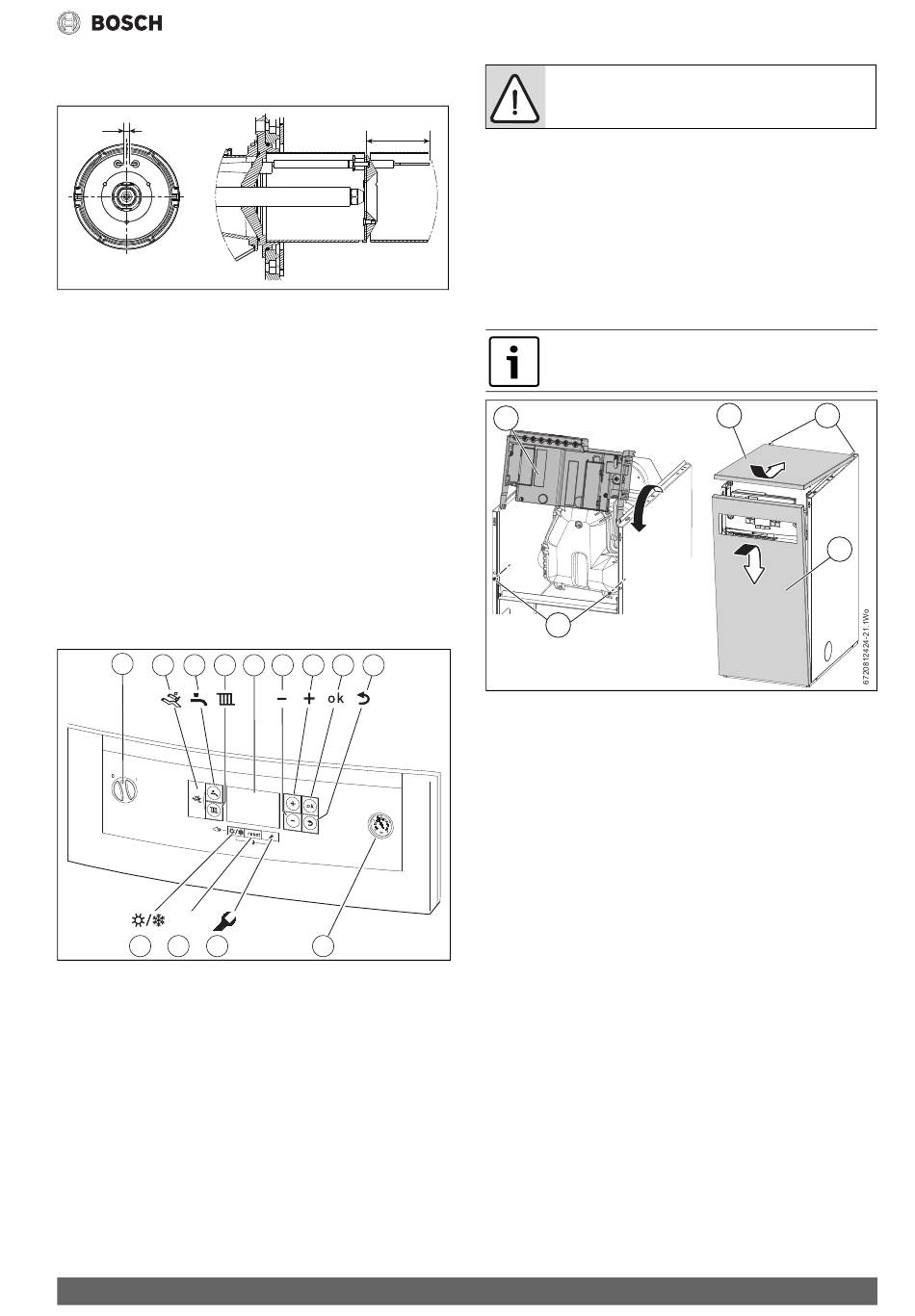

Afb. 50 Elektrode-instellingen
5 mm 0,5
[A]
63 mm 0,5
[B]
Branderinbedrijfstelling afgerond
Wanneer de branderinstellingen zijn gecontroleerd of gecorrigeerd:
▶ Koppel het toestel los van de elektrische voeding en de olietoevoer.
▶ Verwijder de oliemanometer en plaats de blindplug.
▶ Monteer het branderdeksel [1] (afbeelding 43, pagina 27).
▶ Controleer en verhelp eventuele olielekkage.
▶ Schakel de olietoevoer en elektrische voeding naar het toestel in.
▶ Herstart het toestel en laat het 5 minuten werken.
▶ Controleer opnieuw de CO
-niveaus en stel de luchtklep bij indien
2
nodig (afbeelding 48, pagina 28, [1]) om het juiste CO
verkrijgen.
▶ Monteer de dop van het meetpunt [2] (afbeelding 47, pagina 28),
(handvast, niet te strak).
6.4.5
Bedrijfscontroles, systeemcontroles
1
2
3
4
reset
13
12
11
Afb. 51
[1]
Hoofdschakelaar aan/uit
[2]
Diagnosepoort (alleen voor onderhoudstechnici)
[3]
Warmwaterknop
[4]
Verwarmingsknop
[5]
Weergave
[6]
Min-knop
[7]
Plus-knop
[8]
OK-knop
[9]
Terug-knop
[10] Manometer
[11] Service-knop
[12] Reset-knop
[13] Zomer/winter-modusknop
Bosch 2500F– 6 721 836 156 (2021/03)
B
6720822163-06.1Wo
-niveau te
2
5
6
7
8
9
10
6720809978-01.1Wo
OPMERKING: Schade aan toestel of systeem.
▶ Nooit het toestel gebruiken wanneer het toestel of
het systeem leeg is of niet onder druk staat.
6.5
Afronden inbedrijfstelling
afbeelding 52
▶ Draai het bedieningspaneel [1] naar beneden.
▶ Vervang de borgschroeven [2] aan beide zijden van het bedienings-
paneel.
▶ Plaats de achterrand van het bovenpaneel [3] in de achterste beu-
gels [4], laat het paneel aan de voorkant zakken en druk deze naar
beneden om de aansluitingen te bevestigen.
▶ Plaats het frontpaneel op de onderste beugels en borg deze aan de
bovenkant door de bevestigingen in de borgsleuven te drukken.
Oefen altijd druk uit aan de randen van de toestelpanelen
bij het borgen om schade te voorkomen.
1
2
Afb. 52 Montage besturingsbox en paneel
Inbedrijfstelling
3
4
5
29
