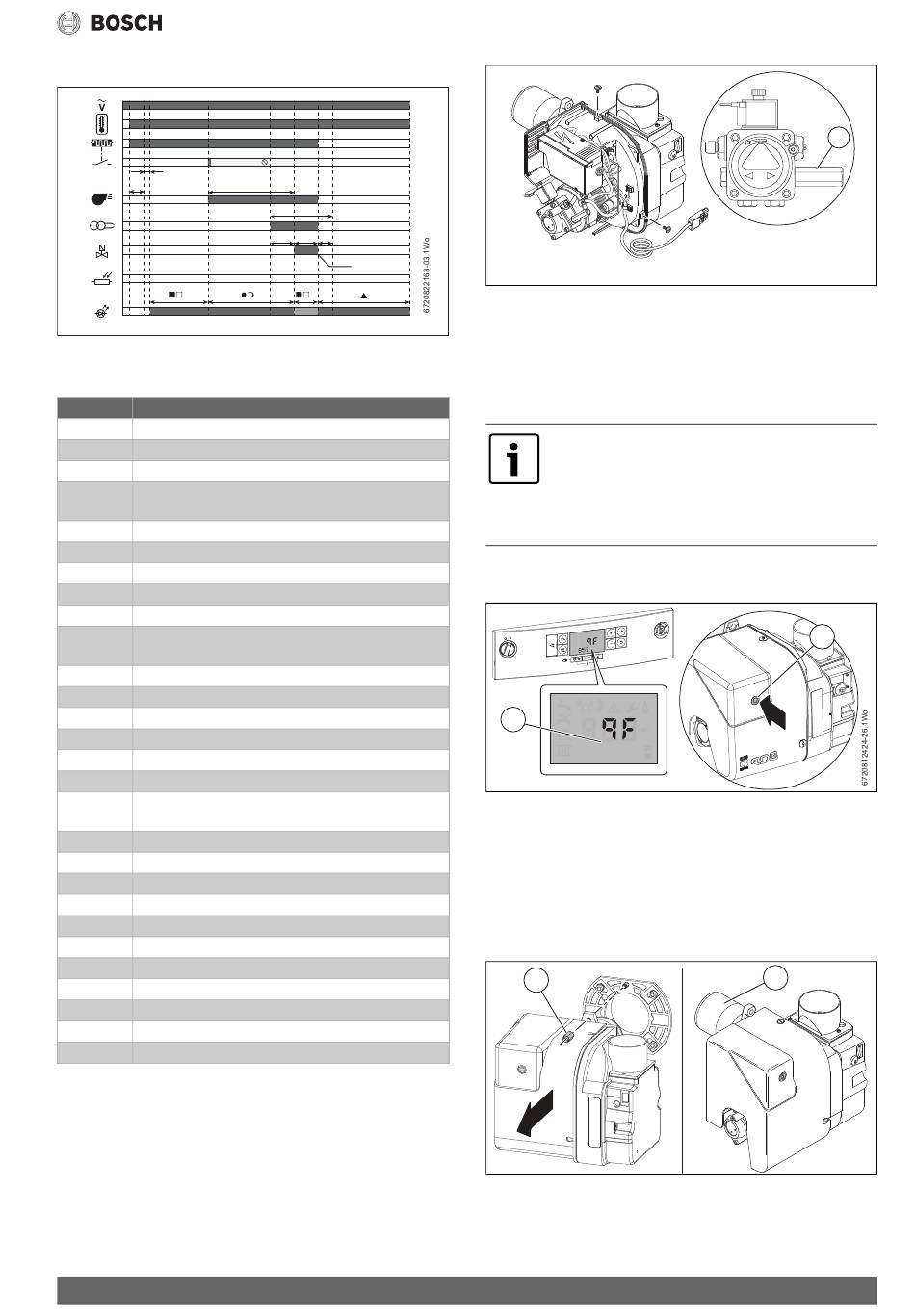

Vergrendeling vanwege ontstekingsstoring
A
B
C
D
t1
t2
E
F
G
H
...
I
Afb. 42
Legenda bij afbeeldingen 40, 41 en 42
A
Stroomvoorziening
B
Toestel warmtevraag
C
Voorverwarming
D
Inschakelen thermostaat voor opstarten na
voorverwarmen
E
Ventilatormotor
F
Ontstekingsunit
G
Olieklep
H
Vlamdetectie
I
Resetknop LED kleur
1
Vlamonderbreking tijdens bedrijf (herstel maximaal
3 pogingen)
t1
Stand-by-tijd
t2
Initialisatie controletijd
t3
Voorbeluchtingstijd
t3i
Voorontstekingstijd
t3l
Controles voor vreemd licht tijdens voorventileren
t4i
Totale ontstekingstijd
t4l
Reactietijd voor veiligheidsafsluiting vanwege
vlamdoving
t5i
Naontstekingstijd
tpp
Naspoelingstijd
ts
Beveiligingstijd
L
Vergrendeling
....
Groen knipperend
....
Oranje knipperend
Groen aan
....
Rood snel knipperend
... Rood, groen knipperend
Rood aan
Signaal niet nodig
Tabel 14
6.4.4
Verbrandingscontroles
▶ Verwijder de kunststofafdekkap [1] van de brander.
▶ Verwijder de blindplug en plaats een passende manometer op de ont-
luchtings- en drukpoort [2] van de oliepomp.
Bosch 2500F– 6 721 836 156 (2021/03)
t3
t4i
t3i
ts
t5i
L
...
...
Afb. 43 Toegang tot ontluchtings- en drukmanometerpoort
▶ Creëer een vraag, nadat de voorverwarming de bedrijfstemperatuur
heeft bereikt (na circa 2 minuten), moet de brander ontsteken na een
voorontstekingsperiode van circa 15 seconden.
Vergrendelingsindicatie brander aan
afbeelding 44
Wanneer de brander niet in staat is een normaal brand-
patroon te realiseren of er treedt vlamdoving op, zal de
vlambewakingsfotocel in het branderhuis de branderre-
geling het signaal geven de brander af te sluiten en over
te gaan in een veilige vergrendeling wat wordt aangege-
ven door de vergrendelingscode "9F 857" [1].
▶ Wacht twee minuten en reset de branderregeling [2].
▶ Herhaal de procedure tot een vlam is gevormd.
1
°C
°F
857
Afb. 44 Branderreset
Controleer de werking van de brander
▶ Laat de brander gedurende 3 minuten werken en schakel deze dan
uit.
▶ Verwijder de borgmoer [1] aan de bovenkant van de brander. De
brander kan nu worden verwijderd van de warmtewisselaar.
▶ Controleer of er naspuiting uit de sproeiers optreedt wat blijkt uit
olieverzadiging bij de verbrandingskop [2].
1
Afb. 45 Visuele controle verbrandingskop
Als naspuiting is opgetreden:
Inbedrijfstelling
2
6720816341-04.1Wo
2
2
6720816341-05.1Wo
