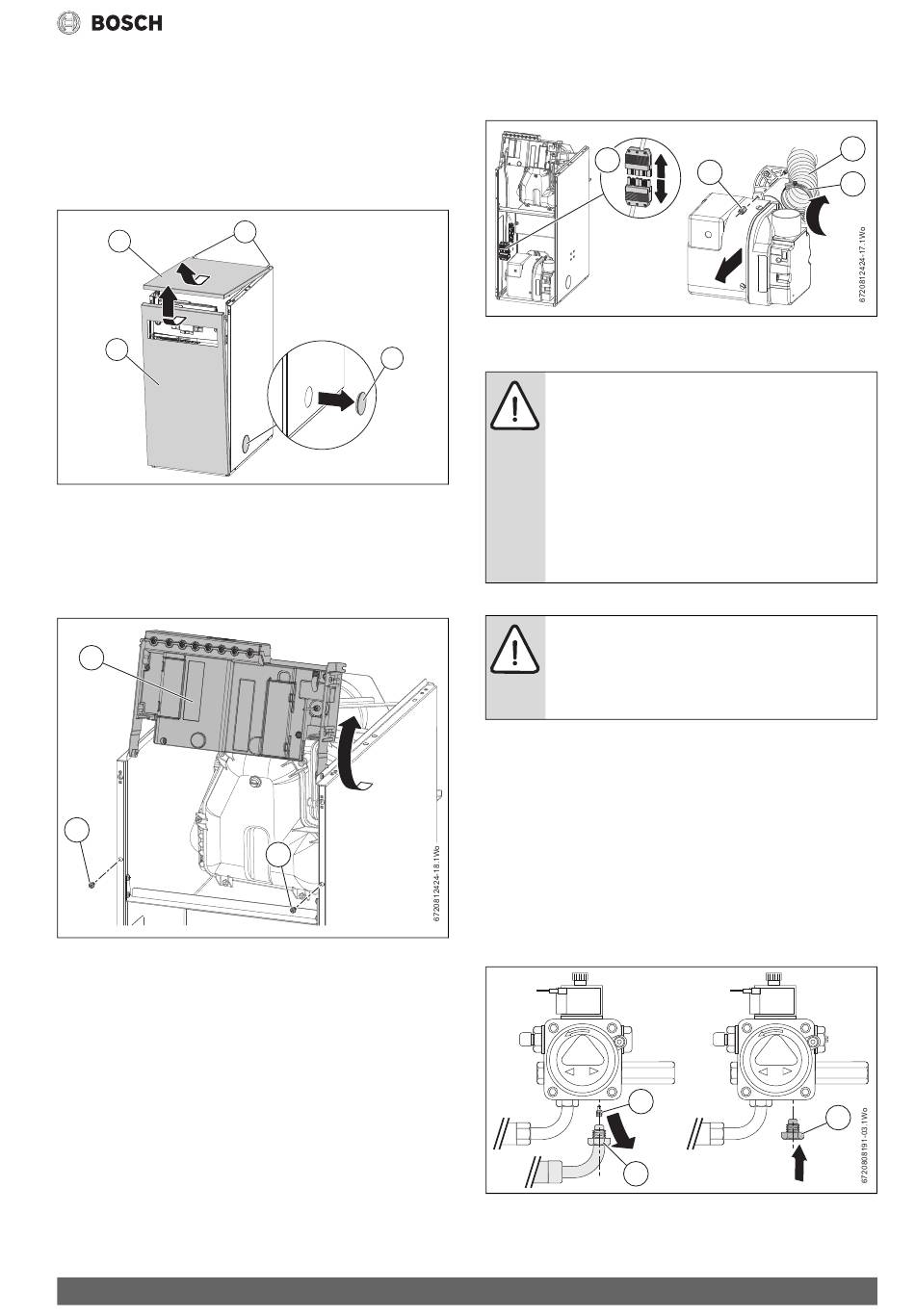

4.5.1
Toegang tot de brander
Verwijderen voor- en bovenplaten
▶ Til het front van de bovenplaat [1] naar boven en trek deze naar vo-
ren zodat deze los komt van de beugels [2] aan de achterzijde.
▶ Trek de frontplaat [3] naar voren van boven en til deze van de beu-
gels aan de onderkant van de zijplaten.
▶ Verwijder de onbewerkte olietoevoerbuis [4], één aan elke zijde.
1
3
Afb. 8
Verwijderen behuizing
Bedieningspaneel servicepositie
afbeelding 9
▶ Verwijder de borgschroeven [2].
▶ Draai het bedieningspaneel [1] naar boven zodat deze rust op de
klembeugels aan elke zijde op de armen in de servicepositie.
1
2
Afb. 9
Maak de brander en de flexibel los
afbeelding 10
▶ Maak de branderstekker [1] los van de besturingsbox.
▶ Schroef de borgring [4] los die de flexibele luchttoevoer [3] beves-
tigd op de brander en verwijder deze van de brander.
Bosch 2500F– 6 721 836 156 (2021/03)
2
4
6720812424-11.1Wo
2
▶ Verwijder de borgmoer [2] aan de bovenkant van de brander. De
brander kan worden verwijderd van de warmtewisselaar. Bewaar de
brander en borgmoer op een veilige plaats.
1
Afb. 10 Maak de brander en flexibel los
4.5.2
Oliehydraulische systemen
WAARSCHUWING: Risico voor explosie vanwege
brandstoflekkage bij aanwezigheid van ontstekings-
bronnen.
▶ Waarborg dat de brandstoftoevoerleiding in goede
conditie verkeerd.
▶ Waarborg dat de afsluiters gesloten zijn voordat
werkzaamheden aan de brander worden uitgevoerd.
▶ Vermijd ontstekingsbronnen.
▶ De brandstoftoevoerleiding moet zijn geïnstalleerd
door gekwalificeerd personeel, conform de geldende
voorschriften en wetgeving.
Oliepomp
VOORZICHTIG: Schade aan de oliepomp
Obstructies in de leiding kunnen defecten veroorzaken
aan de afdichtingen op de oliepompas.
▶ Waarborg voor het starten van de brander, dat de
tankretourleiding vrij is.
De oliepomp is bedrijfsgereed met een dubbele buissysteem.
Aansluiting van de oliepomp bij een dubbel buissysteem:
▶ De pomp is af fabriek ingesteld voor bedrijf met dubbele buis met
gemonteerde flexibele olieleidingen.
▶ Controleer de aansluitingen voor gebruik.
Omzetten van de oliepomp voor een enkel buissysteem:
▶ Controleer de inlaatbuisaansluiting.
▶ Schroef de olieretourslang [2] los.
▶ Verwijder de by-pass schroef [1] welke zich binnen de oliepomp
bevindt.
▶ Sluit een metalen retourplug [3] (niet meegeleverd) aan op de olie-
pomp.
1
2
Afb. 11 Omzetten naar een enkel buissysteem:
▶ Gebruik flexibele slangen voor de aansluiting van afsluiters en de
oliepomp.
Pre-installatie
3
2
4
3
