i 1 203

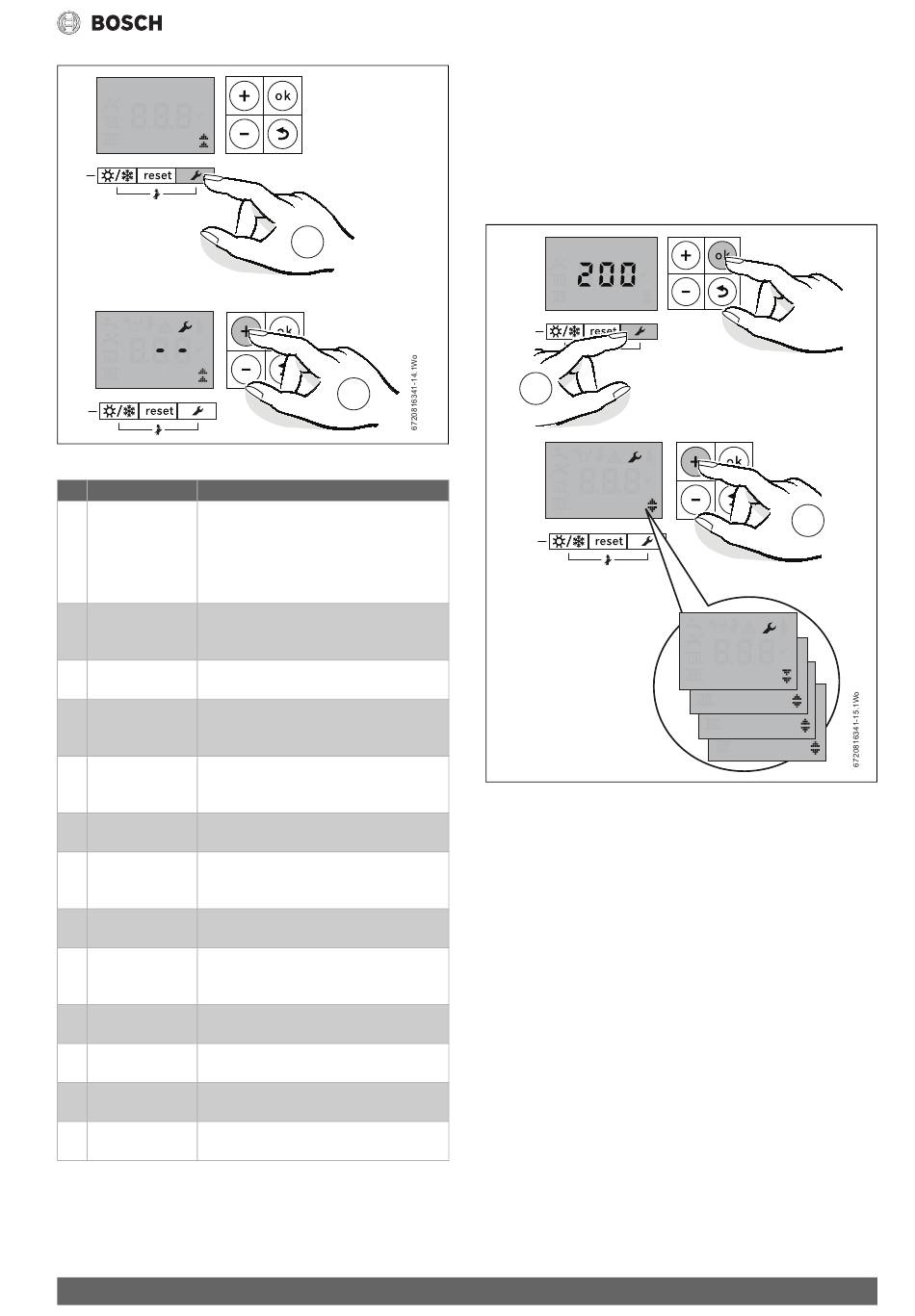

Afb. 85 Toegang krijgen tot het informatiemenu
Servicefuncties
Opmerkingen
i1
Huidige bedrijfs-
Elk bedrijf en modus van de cv-ketel heeft
toestand
een gerelateerde cv-ketelstatuscode.
De cv-ketelstatuscode wordt weergegeven
op het scherm als getal van drie posities.
Raadpleeg de statuscode-tabel op pagina 45
i2
Bedrijfscode voor
Deze kan worden bekeken tijdens normaal
de laatste storing
bedrijf. Toont de laatste diagnose code met
cv-ketelstatuscode.
i7
Aanvoertempera-
De actuele regelsysteem aanvoertempera-
tuur instelpunt
tuur die benodigd is
i9
Temperatuur aan
Dit is de actuele temperatuur van de
aanvoertempera-
hoofdwarmtewisselaar, weergegeven in real
tuursensor
time.
i10 Maximale sensor-
Dit is de actuele temperatuur van de maxi-
temperatuur
mum veiligheidssensor. De sensor is gemon-
teerd op de warmtewisselaar.
i12 Warmwatertempe-
De ingestelde warmwatertemperatuur
ratuur instelpunt
i13 Temperatuur op
Alleen bij aangesloten boiler
de opslagtank tem-
peratuursensor
i14 Temperatuur aan
Dit is de actuele temperatuur van de retour-
retoursensor
sensor, weergegeven in real time.
i15 Actuele buiten-
Wordt alleen weergegeven wanneer een ex-
temperatuur
tern temperatuursensorsysteem is aangeslo-
ten.
i20 Softwareversie
Firmware-versie van de hoofd regelprint-
printplaat 1
plaat.
i21 Softwareversie
Firmware-versie van de afdekplaat display-
printplaat 2
printplaat
i22 Codeerstekker
De drie laatste posities van de codeerstekker
nummer
(HCM) worden weergegeven
i23 Codeerstekkerver-
sie
Tabel 26 Informatiemenu
Bosch 2500F– 6 721 836 156 (2021/03)
1.
2.
10.3.3 Selecteren van servicemenu's
1. De ! en ok knoppen indrukken en 1 seconde vasthouden, op het
display verschijnt menu 1.
Dubbele omhoog of omlaag pijlen geven aan dat alleen omhoog/omlaag
scrollen mogelijk is en omhoog en omlaag pijl combinatie geeft de positie
in het menu aan waar opties omhoog of omlaag kunnen worden gescrold.
2. Blader omhoog en omlaag door de menu's met de plus en min knop-
pen aan de rechterkant van het display.
°C
°F
Eco
1.
°C
°F
Menu 1
Afb. 86 Servicemenu selectie
10.3.4 Menu 1 - Systeemparameters
Weergave van een servicefunctie in dit menu:
▶ In eerste instantie zijn alleen 1.7d en 1.W1 zichtbaar.
– Activeren van 1.W1 opent menu-opties 1.W2 tot 1.W4.
– Activeren van menu 1.W5 opent menu 1.W6.
▶ Druk tegelijkertijd op de knop ! en de ok knop totdat op de tekstre-
gel Menu 1 wordt weergegeven.
▶ Druk op de ok knop om uw selectie te bevestigen.
Storing zoeken en diagnose
1.
2.
°C
°F
°C
Test
°F
°C
Menu 3
°F
°C
Menu 2
°F
Menu 1
